PCB hai mặt, còn được gọi là PCB hai mặt hoặc PCB hai lớp, là một loại bảng mạch in có dấu vết đồng ở cả hai mặt của bảng.Thiết kế này cho phép mật độ các thành phần cao hơn và các mạch phức tạp hơn được tích hợp vào một không gian nhỏ hơn.
Sản phẩm PCB hai mặt của chúng tôi có một công nghệ đặc biệt tiêu chuẩn, làm cho nó phù hợp với một loạt các ứng dụng điện tử.PCB này cung cấp tính linh hoạt trong định tuyến và kết nối các thành phần, làm cho nó trở thành sự lựa chọn phổ biến cho các thiết bị điện tử khác nhau.
Một trong những công nghệ đặc biệt quan trọng được cung cấp với PCB hai mặt của chúng tôi là Kiểm soát cản với độ khoan dung ± 10%.Tính năng này đảm bảo rằng các đặc điểm điện của PCB được duy trì trong giới hạn cụ thể, tăng tính toàn vẹn tín hiệu và giảm nhiễu điện từ.
Khi nói đến các tùy chọn hoàn thiện bề mặt, sản phẩm PCB hai mặt của chúng tôi cung cấp một loạt các lựa chọn bao gồm HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative),ENIG (Vàng ngâm nickel không điện)Các kết thúc bề mặt này cung cấp bảo vệ chống oxy hóa, tạo điều kiện hàn và cải thiện độ tin cậy tổng thể.
Màu chống hàn có sẵn cho PCB hai mặt của chúng tôi là màu xanh lá cây, đó là một màu tiêu chuẩn được sử dụng rộng rãi trong ngành công nghiệp.Lớp chống hàn không chỉ cung cấp cách nhiệt và bảo vệ cho các dấu vết đồng mà còn giúp xác định các thành phần khác nhau và đảm bảo hàn đúng trong quá trình lắp ráp.
Với hai lớp dấu vết đồng, PCB hai mặt của chúng tôi cho phép thiết kế mạch phức tạp hơn và cải thiện tính toàn vẹn tín hiệu.Ứng dụng ô tô, hoặc bất kỳ thiết bị điện tử nào khác, PCB hai mặt của chúng tôi có thể đáp ứng yêu cầu của bạn về độ tin cậy và hiệu suất.
Sản phẩm PCB hai mặt của chúng tôi được sản xuất bằng cách sử dụng vật liệu chất lượng cao và kỹ thuật sản xuất tiên tiến để đảm bảo chất lượng và độ tin cậy nhất quán.Cho dù bạn cần một lô nguyên mẫu nhỏ hoặc một loạt sản xuất lớn, PCB hai mặt của chúng tôi có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.
Tóm lại, sản phẩm PCB hai mặt của chúng tôi cung cấp một giải pháp linh hoạt và đáng tin cậy cho các ứng dụng điện tử của bạn, với một công nghệ đặc biệt tiêu chuẩn, hai lớp để tăng sự linh hoạt thiết kế,Kiểm soát trở ngại để cải thiện tính toàn vẹn của tín hiệuTin tưởng PCB hai mặt của chúng tôi để đáp ứng nhu cầu của bạn cho các bảng mạch hiệu suất cao và chất lượng cao.
| Đồng | 1 oz |
| Số lớp | 2 |
| Công nghệ đặc biệt | Tiêu chuẩn |
| Vật liệu | FR4 |
| Bề mặt | OSP |
| Độ dày tấm | 1.6mm |
| Loại | Offline |
| Xét mặt | HASL, OSP, ENIG, vàng ngâm, không có chì |
| Không gian dẫn | 5 triệu |
| Dịch vụ khác | Thiết kế PCB / Bộ PCB |

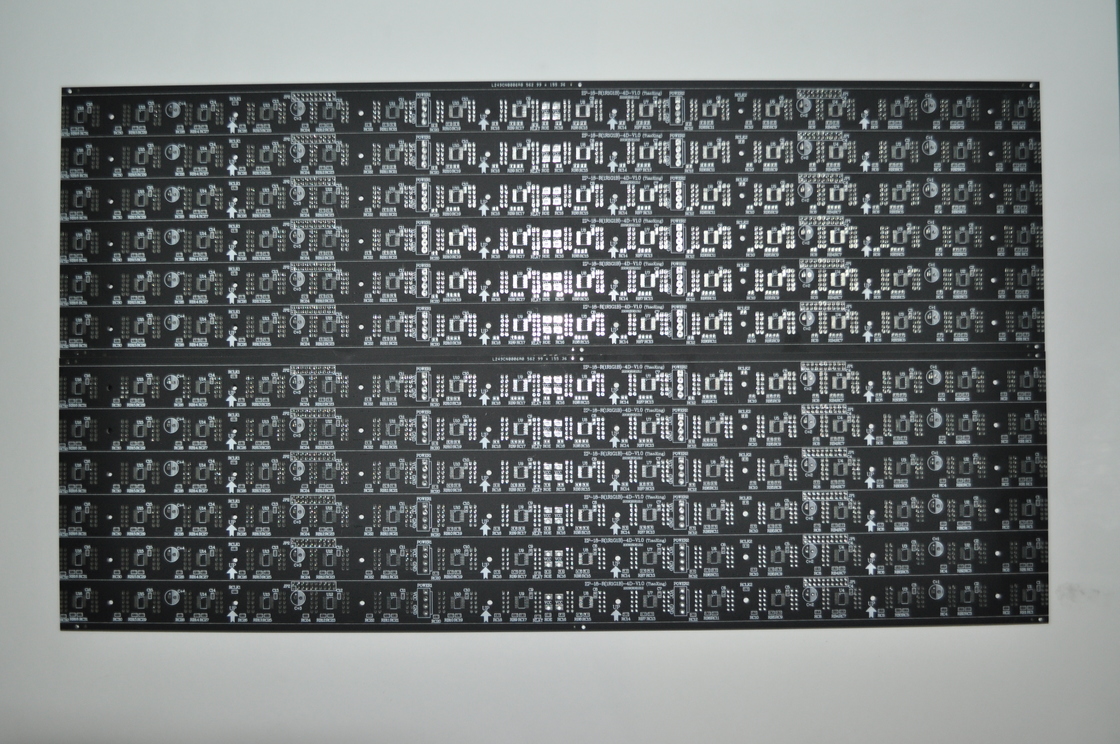

Một Extra Long PCB hai mặt được làm bằng chất lượng cao FR4 vật liệu là hoàn hảo cho các ứng dụng mà một bảng mạch dài hơn và bền hơn được yêu cầu.PCB lớp đôi này cung cấp hiệu suất và độ tin cậy vượt trội trong các kịch bản khác nhau.
Đồng 1oz ở mỗi bên của PCB hai mặt cung cấp độ dẫn xuất sắc và cho phép phân phối điện hiệu quả.làm cho nó phù hợp với môi trường đòi hỏi.
Với khoảng cách lỗ hổng tối thiểu đến đồng 0,2 mm, PCB này lý tưởng cho các thiết kế và ứng dụng phức tạp đòi hỏi kết nối chính xác.Màu chống hàn màu xanh lá cây không chỉ làm tăng tính thẩm mỹ mà còn cung cấp bảo vệ chống lại các yếu tố môi trường như độ ẩm và bụi.
Các trường hợp và kịch bản ứng dụng sản phẩm:
Dịch vụ tùy chỉnh sản phẩm cho bảng in hai mặt (PCB hai lớp):
Mới nhất lỗ vào đồng: 0.2mm
Bề mặt: OSP
Yêu cầu đặc biệt: Kiểm soát không chứa halogen/chống trở
Số lớp: 2
Công nghệ đặc biệt: Kiểm soát trở kháng; ± 10%
Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho PCB hai mặt bao gồm:
- Trợ giúp chuyên gia với việc lắp đặt và thiết lập sản phẩm.
- Hỗ trợ khắc phục sự cố cho bất kỳ vấn đề kỹ thuật nào có thể phát sinh.
- Hướng dẫn về thực tiễn tốt nhất để sử dụng PCB hai mặt hiệu quả.
- Đào tạo sản phẩm và tài nguyên giáo dục để giúp bạn tối đa hóa lợi ích của PCB hai mặt.
