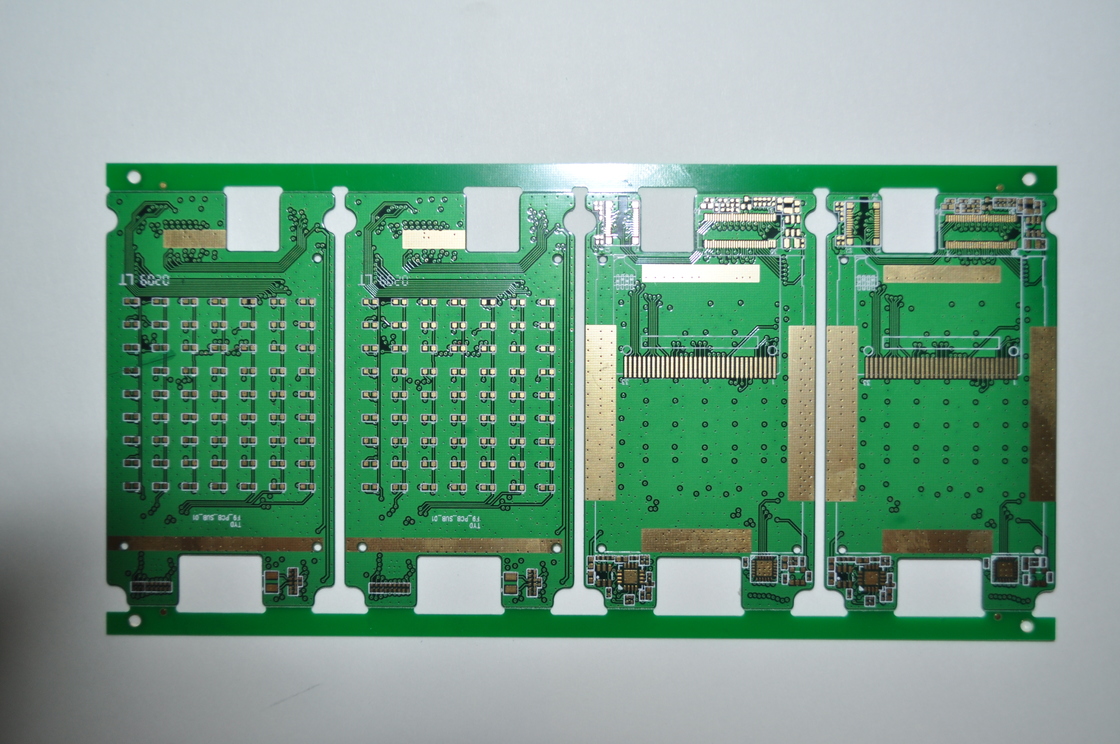

5 Mil không gian dẫn điện PCB hai mặt với công nghệ tiêu chuẩn và dịch vụ thiết kế PCB / lắp ráp PCB

Mô tả sản phẩm:

PCB hai mặt, còn được gọi là bảng mạch hai mặt hoặc PCB hai lớp, là một loại bảng mạch in có dấu vết đồng dẫn trên cả hai mặt của bảng.Thiết kế này cho phép các mạch phức tạp hơn và các tùy chọn kết nối lớn hơn so với PCB một mặt.

Sản phẩm PCB hai mặt 1,5m của chúng tôi đi kèm với màu xanh lá cây chống hàn, cung cấp kết thúc trực quan hấp dẫn và tiêu chuẩn thường được sử dụng trong sản xuất điện tử.Chống hàn xanh giúp bảo vệ các dấu vết đồng từ oxy hóa và các yếu tố môi trường khác, đảm bảo tuổi thọ và độ tin cậy của PCB.

Với độ dày đồng hoàn thiện là 35um, PCB hai mặt của chúng tôi cung cấp độ dẫn điện và độ bền tuyệt vời cho các ứng dụng điện tử khác nhau.Lớp đồng cung cấp các kết nối điện cần thiết giữa các thành phần và đảm bảo hiệu suất ổn định trong các điều kiện hoạt động khác nhau.

Khoảng cách lỗ tối thiểu với đồng 0,2mm trên PCB hai mặt của chúng tôi cho phép khoan chính xác và đặt thành phần, cho phép lắp ráp hiệu quả và các điểm kết nối đáng tin cậy.Tính năng này rất quan trọng để duy trì tính toàn vẹn của tín hiệu và ngăn chặn mạch ngắn trong thiết kế mạch phức tạp.

PCB hai mặt của chúng tôi cũng có không gian dẫn điện 5mm, cung cấp đủ không gian cho đường dẫn và tạo ra các mô hình mạch phức tạp.Khoảng cách dây dẫn tối ưu giúp tăng hiệu suất tổng thể của PCB bằng cách giảm thiểu nhiễu tín hiệu và đảm bảo tính dẫn điện nhất quán trên toàn bảng.

Ngoài các thông số kỹ thuật sản phẩm tiêu chuẩn, chúng tôi cũng cung cấp thiết kế PCB và dịch vụ lắp ráp PCB để đáp ứng các yêu cầu cụ thể của bạn.Đội ngũ có kinh nghiệm của chúng tôi có thể giúp bạn tùy chỉnh thiết kế PCB hai mặt để phù hợp với nhu cầu dự án của bạn và cung cấp các giải pháp lắp ráp toàn diện cho một giải pháp hoàn chỉnh.

Đặc điểm:

• Tên sản phẩm: PCB hai mặt
• Vật liệu: FR4
• Đồng hoàn thiện: 35um
• Công nghệ đặc biệt: Tiêu chuẩn
• Yêu cầu đặc biệt: Kiểm soát không chứa halogen/kiềm chế
• Loại: Offline

Các thông số kỹ thuật:

Ứng dụng:

PCB hai mặt, còn được gọi là PCB hai lớp hoặc PCB hai mặt, là một loại bảng mạch in có các lớp đồng dẫn trên cả hai mặt của bảng.Thiết kế này cho phép mạch phức tạp hơn và mật độ thành phần lớn hơn so với PCB một mặtCác thuộc tính sản phẩm của PCB hai mặt làm cho nó phù hợp với một loạt các trường hợp và kịch bản ứng dụng.

Các tùy chọn hoàn thiện bề mặt như HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative), ENIG (Electroless Nickel Immersion Gold), Immersion Gold,và kết thúc không chì cung cấp tính linh hoạt và tương thích với các quy trình lắp ráp khác nhauĐiều này làm cho PCB hai mặt lý tưởng để sử dụng trong sản xuất điện tử trên nhiều ngành công nghiệp.

Màu chống hàn của màu xanh lá cây không chỉ cung cấp một ngoại hình cổ điển và chuyên nghiệp mà còn giúp xác định thành phần và đăng ký mặt nạ hàn trong quá trình lắp ráp.Kết thúc bề mặt OSP tăng cường khả năng hàn của các pad và đảm bảo gắn kết tốt của các thành phần, làm cho nó phù hợp với các ứng dụng nơi hàn là một quá trình quan trọng.

Với trọng lượng đồng hoàn thiện là 35um, PCB hai mặt cung cấp sự cân bằng giữa tính dẫn điện và tính linh hoạt, làm cho nó phù hợp cho cả các ứng dụng điện và tín hiệu.Yêu cầu đặc biệt là không có Halogen và cung cấp kiểm soát trở ngại mở rộng hơn nữa các kịch bản ứng dụng của PCB hai mặt.

Cho dù được sử dụng trong thiết bị điện tử tiêu dùng, hệ thống ô tô, thiết bị công nghiệp hoặc thiết bị viễn thông,PCB hai mặt với các thuộc tính độc đáo của nó có thể đáp ứng các yêu cầu đòi hỏi của thiết kế điện tử hiện đạiXây dựng hai lớp của nó cho phép định tuyến hiệu quả các dấu vết và tín hiệu, làm cho nó trở thành sự lựa chọn ưa thích cho các thiết kế PCB nhỏ gọn và hiệu suất cao.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho PCB hai lớp:

Yêu cầu đặc biệt: Kiểm soát không chứa halogen/kiềm chế

Bề mặt: OSP

Công nghệ đặc biệt: Kiểm soát trở kháng; ± 10%

Số lớp: 2

Loại: Offline

Hỗ trợ và Dịch vụ:

Nhóm hỗ trợ kỹ thuật sản phẩm của chúng tôi cho PCB hai mặt được dành riêng để cung cấp hỗ trợ với bất kỳ yêu cầu kỹ thuật hoặc vấn đề liên quan đến sản phẩm.Nhóm chuyên gia của chúng tôi sẵn sàng giúp giải quyết các vấn đề, cung cấp các giải pháp và đảm bảo rằng trải nghiệm của bạn với PCB hai mặt của chúng tôi trơn tru và hiệu quả.

Ngoài hỗ trợ kỹ thuật, chúng tôi cũng cung cấp một loạt các dịch vụ để nâng cao khả năng sử dụng và hiệu suất của PCB hai mặt của chúng tôi.tư vấn thiết kế, và các chương trình đào tạo để giúp bạn tối đa hóa tiềm năng của sản phẩm.
