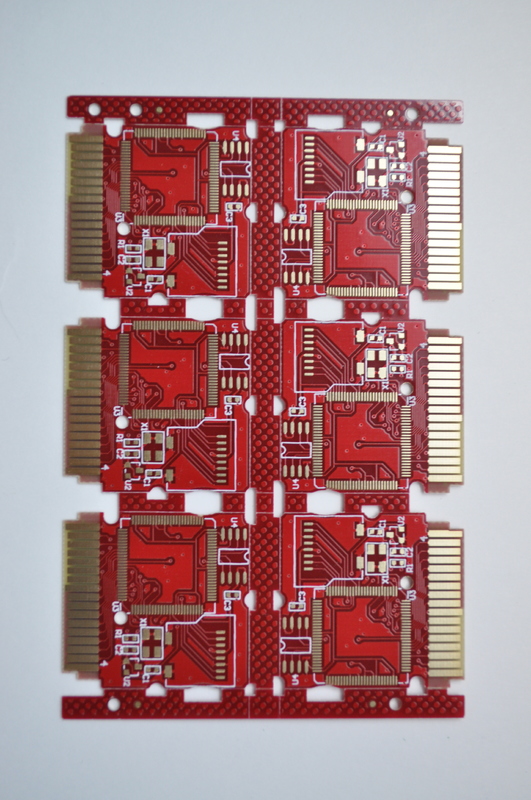

Bảng mạch hai mặt tiên tiến với yêu cầu đặc biệt không chứa halogen và kiểm soát trở kháng ± 10%

Mô tả sản phẩm:

PCB hai mặt, còn được gọi là PCB hai mặt, là một loại bảng mạch có dấu vết đồng và miếng đệm ở cả hai bên của bảng.Điều này cho phép một mật độ cao hơn của các thành phần được gắn trên bảng, làm cho nó trở thành sự lựa chọn lý tưởng cho các thiết kế điện tử phức tạp hơn.

Sản phẩm PCB hai mặt của chúng tôi cung cấp tổng cộng 2 lớp, cung cấp sự linh hoạt và không gian cần thiết cho các mạch phức tạp.nó đạt được sự cân bằng đúng giữa độ bền và tính nhỏ gọn.

Một trong những yêu cầu đặc biệt mà có thể được đáp ứng với PCB hai mặt của chúng tôi là vật liệu Halogen miễn phí, đảm bảo một sản phẩm thân thiện với môi trường hơn.kiểm soát trở ngại có thể được kết hợp để duy trì tính toàn vẹn của tín hiệu và ngăn chặn nhiễu trong các ứng dụng tần số cao.

Đối với các tùy chọn hoàn thiện bề mặt, chúng tôi cung cấp một loạt các lựa chọn bao gồm HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative), ENIG (Electroless Nickel Immersion Gold),Vàng ngâmCác kết thúc này cung cấp các lợi ích khác nhau như cải thiện khả năng hàn, chống ăn mòn và độ tin cậy tổng thể.

Độ dày đồng hoàn thành của PCB hai mặt của chúng tôi là 35um, tạo ra sự cân bằng tốt giữa tính dẫn điện và tính linh hoạt.Điều này đảm bảo rằng các dấu vết có thể mang dòng điện cần thiết mà không phải hy sinh sự linh hoạt tổng thể của bảng.

Đặc điểm:

• Tên sản phẩm: PCB hai mặt
• Mới nhất lỗ vào đồng: 0.2mm
• Số lớp: 2
• Xét bề mặt: HASL, OSP, ENIG, Vàng ngâm, không có chì
• Đồng hoàn thiện: 35um
• Công nghệ đặc biệt: Kiểm soát trở kháng; ± 10%

Các thông số kỹ thuật:

Ứng dụng:

Một PCB hai mặt cực dài với màu xanh lá cây chống hàn, không gian dẫn 5 ml,và công nghệ đặc biệt tiêu chuẩn là một sản phẩm linh hoạt phù hợp với một loạt các trường hợp và kịch bản ứng dụng.

Một kịch bản ứng dụng phổ biến cho bảng mạch hai mặt này là trong ngành công nghiệp điện tử, nơi nó có thể được sử dụng trong các thiết bị điện tử khác nhau như điện thoại thông minh, máy tính bảng và máy tính.Xây dựng chất lượng cao của PCB bọc kép đảm bảo hiệu suất đáng tin cậy và độ bền trong các thiết bị này.

Một lĩnh vực ứng dụng quan trọng khác cho sản phẩm này là trong ngành công nghiệp ô tô, nơi PCB hai mặt có thể được sử dụng trong điện tử xe, hệ thống điều khiển và hệ thống giải trí.Màu màu xanh lá cây chống hàn cung cấp một kết thúc trực quan hấp dẫn mà là lý tưởng cho các ứng dụng ô tô.

Hơn nữa, PCB hai mặt này rất phù hợp với các hệ thống tự động hóa và điều khiển công nghiệp do không gian dẫn 5 mil của nó, cho phép truyền tín hiệu chính xác và hiệu quả.Xây dựng đồng 1oz đảm bảo dẫn điện tuyệt vời và sự toàn vẹn tín hiệu trong môi trường công nghiệp đòi hỏi.

Hơn nữa,Sự sẵn có của các dịch vụ thiết kế và lắp ráp PCB như một phần của sản phẩm làm cho nó trở thành một lựa chọn thuận tiện cho các nhà sản xuất tìm kiếm một giải pháp toàn diện cho các sản phẩm điện tử của họ.Cho dù đó là sự phát triển nguyên mẫu hoặc sản xuất quy mô lớn, PCB hai mặt với công nghệ đặc biệt tiêu chuẩn có thể đáp ứng các nhu cầu đa dạng của khách hàng khác nhau.

Kết luận, các PCB hai mặt cực dài với màu xanh lá cây hàn chống màu sắc, 5 ml không gian dẫn,và công nghệ đặc biệt tiêu chuẩn là một sản phẩm linh hoạt và đáng tin cậy tìm thấy ứng dụng trong các ngành công nghiệp và kịch bản khác nhau, làm cho nó trở thành một thành phần thiết yếu cho các thiết bị và hệ thống điện tử hiện đại.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho PCB hai mặt 1,2m:

Độ dày bảng: 1,6 mm

Đồng: 1 oz

Đồng hoàn thiện: 35um

Mới nhất lỗ vào đồng: 0.2mm

Công nghệ đặc biệt: Kiểm soát trở kháng; ± 10%

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho PCB hai mặt bao gồm:

- Trợ giúp chuyên gia với việc lắp đặt và thiết lập sản phẩm

- Giải quyết các vấn đề kỹ thuật và cung cấp các giải pháp

- Hướng dẫn về bảo trì và chăm sóc sản phẩm để đảm bảo hiệu suất tối ưu

- Truy cập vào các tài nguyên như hướng dẫn sử dụng và FAQ để dễ tham khảo
