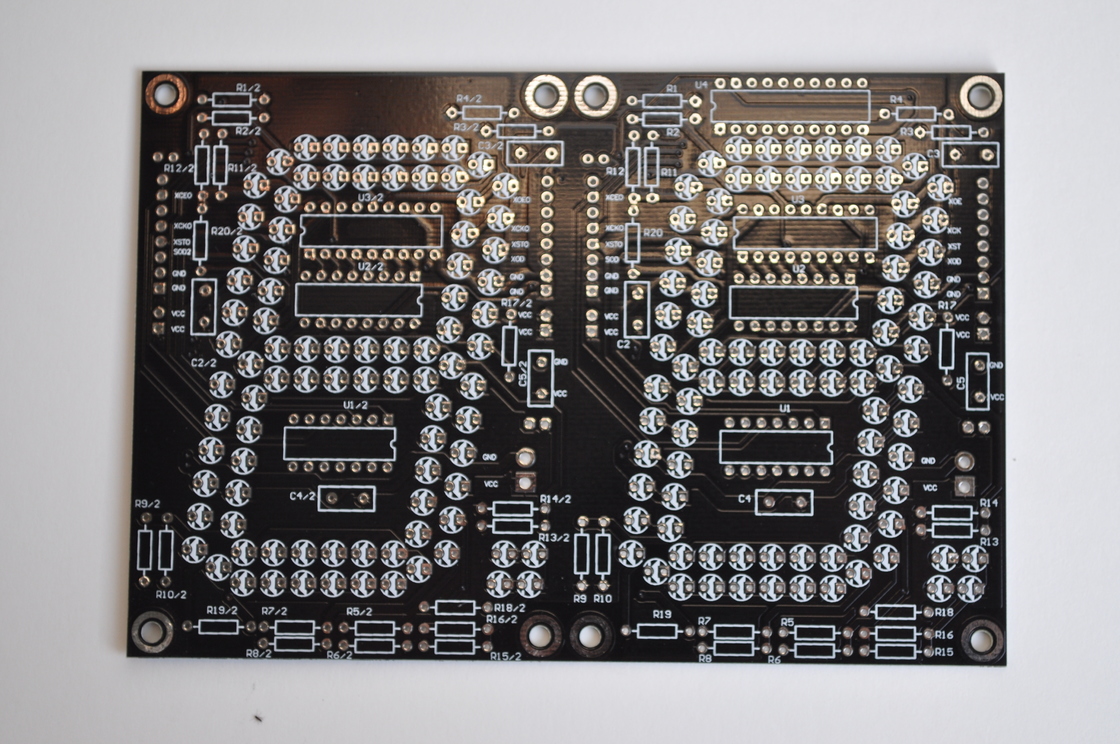

Công nghệ tiêu chuẩn PCB hai lớp, độ dày 1.6mm cho hiệu suất vượt trội

Mô tả sản phẩm:

PCB Hai Mặt, còn được gọi là PCB Hai Lớp hoặc PCB Hai Lớp, là một bảng mạch linh hoạt và đáng tin cậy, lý tưởng cho nhiều ứng dụng điện tử. Với tùy chọn hoàn thiện bề mặt HASL, OSP, ENIG, Vàng nhúng hoặc không chì, PCB hai mặt 1.5m này mang lại chất lượng và hiệu suất tuyệt vời.

Một trong những tính năng chính của PCB Hai Mặt này là Công nghệ Đặc biệt Kiểm soát Trở kháng với dung sai ±10%. Điều này đảm bảo rằng các tín hiệu truyền qua bảng ổn định và nhất quán, làm cho nó phù hợp với các ứng dụng tần số cao, nơi tính toàn vẹn của tín hiệu là rất quan trọng.

Một Công nghệ Đặc biệt khác được cung cấp với PCB Hai Mặt này là Tiêu chuẩn, có nghĩa là nó đáp ứng các tiêu chuẩn công nghiệp về chất lượng và hiệu suất. Điều này đảm bảo rằng PCB được sản xuất bằng công nghệ và quy trình mới nhất để mang lại kết quả đáng tin cậy và hiệu quả.

Ngoài các tính năng kỹ thuật tiên tiến, PCB Hai Mặt này còn đi kèm với tùy chọn Dịch vụ Khác như Thiết kế PCB và Lắp ráp PCB. Điều này cung cấp cho khách hàng một giải pháp một cửa cho nhu cầu PCB của họ, từ thiết kế đến lắp ráp, tiết kiệm thời gian và đảm bảo một quy trình sản xuất liền mạch.

Bề mặt của PCB Hai Mặt này là OSP, viết tắt của Chất bảo quản khả năng hàn hữu cơ. OSP là một lớp hoàn thiện bề mặt tiết kiệm chi phí, mang lại khả năng hàn và độ phẳng tuyệt vời, làm cho nó phù hợp với nhiều ứng dụng hàn khác nhau.

Tính năng:

• Tên sản phẩm: PCB Hai Mặt
• Yêu cầu đặc biệt: Không chứa halogen/Kiểm soát trở kháng
• Bề mặt: OSP
• Công nghệ đặc biệt: Kiểm soát trở kháng ;±10%
• Tối thiểu. Lỗ đến Đồng: 0.2mm
• Loại: Ngoại tuyến

Thông số kỹ thuật:

Ứng dụng:

PCB Hai Mặt với bề mặt OSP rất linh hoạt và được sử dụng rộng rãi trong các ứng dụng và tình huống sản phẩm khác nhau. Các thuộc tính Không chứa halogen và kiểm soát trở kháng làm cho chúng lý tưởng cho các thiết bị điện tử nhạy cảm, nơi các yêu cầu này là rất quan trọng.

Một trong những thuộc tính sản phẩm chính là số lớp, với các PCB Hai Mặt này cung cấp 2 lớp. Thiết kế này là hoàn hảo cho các ứng dụng yêu cầu sự cân bằng giữa độ phức tạp và sự đơn giản trong mạch.

Việc sử dụng đồng 1oz trong các PCB này đảm bảo độ dẫn điện và độ tin cậy tốt trong các ứng dụng điện tử khác nhau. Độ dày đồng phù hợp với một loạt các thiết bị, làm cho các PCB này phù hợp với thiết bị điện tử tiêu dùng, thiết bị công nghiệp và hơn thế nữa.

Với khoảng cách tối thiểu từ lỗ đến đồng là 0.2mm, các PCB Hai Mặt này phù hợp với các thiết kế phức tạp đòi hỏi độ chính xác trong việc đặt và định tuyến các linh kiện.

Các dịp và tình huống ứng dụng sản phẩm cho các PCB Hai Mặt này bao gồm nhưng không giới hạn ở:

- PCB quá dài: Các PCB này phù hợp với các ứng dụng yêu cầu thiết kế mạch dài hơn và phức tạp hơn mà không ảnh hưởng đến hiệu suất.

- PCB mạ kép: Thiết kế hai lớp của các PCB này cho phép tích hợp nhiều linh kiện hơn, làm cho chúng phù hợp với các thiết bị yêu cầu mật độ mạch cao hơn.

- PCB Hai Lớp: Thiết kế 2 lớp mang lại sự linh hoạt trong việc định tuyến và đặt linh kiện, làm cho các PCB này phù hợp với nhiều loại thiết bị điện tử.

Nhìn chung, các PCB Hai Mặt với bề mặt OSP, kiểm soát Không chứa halogen/trở kháng, 2 lớp, đồng 1oz và khoảng cách tối thiểu từ lỗ đến đồng là 0.2mm là một lựa chọn đáng tin cậy cho các ứng dụng điện tử khác nhau yêu cầu độ chính xác, độ tin cậy và hiệu suất.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho PCB hai mặt siêu dài, PCB Hai Lớp và Bảng mạch in hai mặt:

Loại: Ngoại tuyến

Vật liệu: FR4

Số lớp: 2

Màu lớp phủ hàn: Xanh lá

Tối thiểu. Lỗ đến Đồng: 0.2mm

Hỗ trợ và Dịch vụ:

Hỗ trợ và Dịch vụ Kỹ thuật Sản phẩm của chúng tôi cho PCB Hai Mặt bao gồm:

- Hỗ trợ cài đặt và thiết lập sản phẩm

- Hướng dẫn khắc phục sự cố cho bất kỳ vấn đề kỹ thuật nào

- Mẹo bảo trì sản phẩm và các phương pháp hay nhất

- Tài nguyên đào tạo để sử dụng PCB Hai Mặt một cách hiệu quả

- Hỗ trợ bảo hành và dịch vụ sửa chữa cho bất kỳ khiếm khuyết nào
