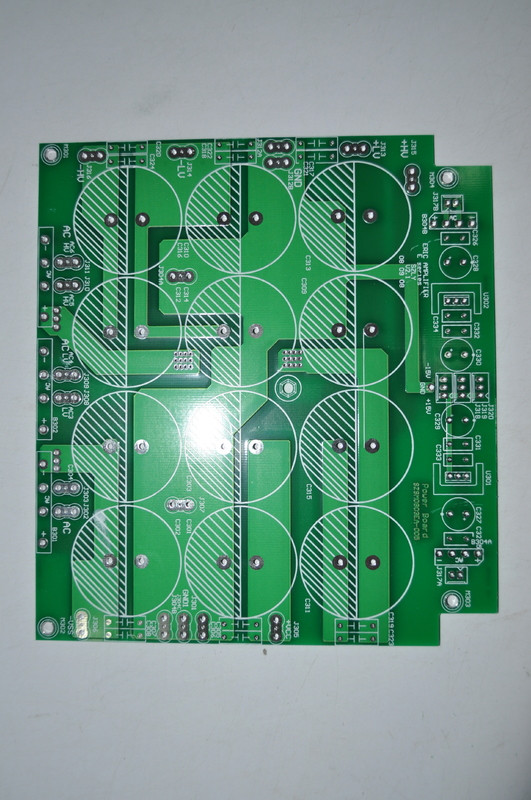

1oz đồng hai mặt in bảng dây chuyền có tính năng bề mặt OSP cho kết quả

Mô tả sản phẩm:

PCB hai mặt, còn được gọi là PCB hai mặt hoặc PCB mạ kép, là một loại bảng mạch in có các lớp đồng dẫn điện ở cả hai mặt trên và dưới của bảng. Thiết kế này cho phép tăng độ phức tạp của việc đi dây và mật độ linh kiện cao hơn so với PCB một mặt.

Sản phẩm PCB hai mặt có sẵn được thiết kế đặc biệt với lớp hoàn thiện bề mặt OSP (Chất bảo quản khả năng hàn hữu cơ), mang lại khả năng hàn tuyệt vời và bảo vệ tuổi thọ cho các đường đồng lộ ra. Lớp hoàn thiện bề mặt này tăng cường độ tin cậy và độ bền của PCB, làm cho nó phù hợp với nhiều ứng dụng điện tử khác nhau.

Một trong những tính năng độc đáo của PCB hai mặt này là yêu cầu đặc biệt của nó là Không chứa Halogen và kết hợp Kiểm soát Trở kháng. Thuộc tính Không chứa Halogen đảm bảo rằng PCB thân thiện với môi trường và không chứa các hợp chất halogen độc hại, làm cho nó tuân thủ các quy định và tiêu chuẩn của ngành. Ngoài ra, khả năng Kiểm soát Trở kháng cho phép kiểm soát chính xác tính toàn vẹn tín hiệu và sự phù hợp trở kháng, rất quan trọng đối với các mạch điện tử tốc độ cao và nhạy cảm.

Khi nói đến vật liệu, PCB hai mặt này được chế tạo bằng FR4, một vật liệu nền đa năng và được sử dụng rộng rãi trong ngành PCB. FR4 cung cấp các đặc tính cách điện tuyệt vời, độ bền cơ học và độ ổn định nhiệt, làm cho nó lý tưởng cho các ứng dụng điện tử khác nhau đòi hỏi độ tin cậy và hiệu suất.

Sản phẩm PCB hai mặt cụ thể này có hai lớp, mang lại sự cân bằng giữa độ phức tạp và tính hiệu quả về chi phí. Thiết kế hai lớp cho phép định tuyến hiệu quả các đường mạch, mặt phẳng nguồn và đường tín hiệu trong khi vẫn duy trì chi phí sản xuất có thể quản lý được.

Hơn nữa, PCB hai mặt kết hợp công nghệ đặc biệt để Kiểm soát Trở kháng với dung sai ±10%. Công nghệ này đảm bảo rằng các đặc tính điện của PCB, chẳng hạn như độ trễ lan truyền tín hiệu và suy hao, được kiểm soát chính xác trong phạm vi dung sai chặt chẽ, đáp ứng các yêu cầu của các ứng dụng tần số cao và tốc độ cao.

Tóm lại, PCB hai mặt với lớp hoàn thiện bề mặt OSP, yêu cầu đặc biệt Không chứa Halogen/Kiểm soát Trở kháng, vật liệu FR4, hai lớp và công nghệ Kiểm soát Trở kháng cung cấp một giải pháp đáng tin cậy và hiệu suất cao cho nhiều thiết kế điện tử. Cho dù bạn cần PCB hai mặt cho thiết bị công nghiệp, điện tử tiêu dùng, viễn thông hay bất kỳ ứng dụng nào khác yêu cầu một bảng mạch nhỏ gọn và hiệu quả, sản phẩm này được thiết kế để đáp ứng nhu cầu của bạn với chất lượng và độ chính xác.

Tính năng:

• Tên sản phẩm: PCB hai mặt
• Dịch vụ khác: Thiết kế PCB/Lắp ráp PCB
• Yêu cầu đặc biệt: Không chứa Halogen/Kiểm soát trở kháng
• Số lớp: 2
• Min. Lỗ đến Đồng: 0.2mm
• Khoảng cách dây dẫn: 5 Mil

Thông số kỹ thuật:

Ứng dụng:

Các tùy chọn hoàn thiện bề mặt bao gồm HASL, OSP, ENIG, Vàng nhúng và lớp hoàn thiện không chì cung cấp sự linh hoạt trong việc đáp ứng các yêu cầu dự án cụ thể. Cho dù đó là PCB hai mặt 1.2m hay PCB hai mặt 1.5m, các PCB này có thể được tùy chỉnh để phù hợp với các ứng dụng khác nhau.

Một trong những tính năng chính của các PCB hai mặt này là công nghệ đặc biệt kiểm soát trở kháng với dung sai ±10%. Điều này đảm bảo tính toàn vẹn và độ tin cậy của tín hiệu, làm cho chúng lý tưởng cho các ứng dụng tần số cao, nơi việc duy trì tính toàn vẹn của tín hiệu là rất quan trọng.

Các dịp và tình huống ứng dụng sản phẩm:

1. Điện tử tiêu dùng: PCB hai mặt thường được sử dụng trong các thiết bị điện tử tiêu dùng như điện thoại thông minh, máy tính bảng và máy tính xách tay do kích thước nhỏ gọn và độ tin cậy cao của chúng.

2. Tự động hóa công nghiệp: Trong các hệ thống tự động hóa công nghiệp, PCB hai lớp đóng một vai trò quan trọng trong việc kiểm soát và giám sát các quy trình, đảm bảo hoạt động trơn tru và hiệu quả cao.

3. Ngành công nghiệp ô tô: PCB hai mặt là những thành phần thiết yếu trong các phương tiện hiện đại, được sử dụng trong nhiều hệ thống khác nhau bao gồm bộ điều khiển động cơ, hệ thống thông tin giải trí và các tính năng an toàn.

4. Viễn thông: Với nhu cầu ngày càng tăng về truyền dữ liệu tốc độ cao, PCB hai mặt với kiểm soát trở kháng được sử dụng rộng rãi trong thiết bị viễn thông để đảm bảo truyền tín hiệu đáng tin cậy.

5. Thiết bị y tế: Trong thiết bị y tế, nơi độ chính xác và độ tin cậy là tối quan trọng, PCB hai lớp được sử dụng trong các thiết bị như hệ thống theo dõi, thiết bị chẩn đoán và thiết bị hình ảnh.

Nhìn chung, PCB hai mặt với độ dày đồng hoàn thiện 35um, vật liệu FR4 và công nghệ đặc biệt kiểm soát trở kháng là một giải pháp linh hoạt cho nhiều ứng dụng, mang lại độ tin cậy, hiệu suất và tính linh hoạt trong thiết kế.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho Bảng mạch in hai mặt:

Dịch vụ khác: Thiết kế PCB/Lắp ráp PCB

Loại: Ngoại tuyến

Đồng: 1oz

Màu chống hàn: Xanh lục

Công nghệ đặc biệt: Tiêu chuẩn

Hỗ trợ và Dịch vụ:

Hỗ trợ và Dịch vụ Kỹ thuật Sản phẩm của chúng tôi cho PCB hai mặt bao gồm:

- Hỗ trợ chuyên gia về cài đặt và thiết lập sản phẩm

- Hướng dẫn khắc phục sự cố cho bất kỳ vấn đề nào gặp phải

- Tài liệu sản phẩm và hướng dẫn sử dụng toàn diện

- Cập nhật và vá phần mềm thường xuyên để đảm bảo hiệu suất tối ưu

- Đội ngũ hỗ trợ khách hàng chuyên dụng luôn sẵn sàng hỗ trợ
