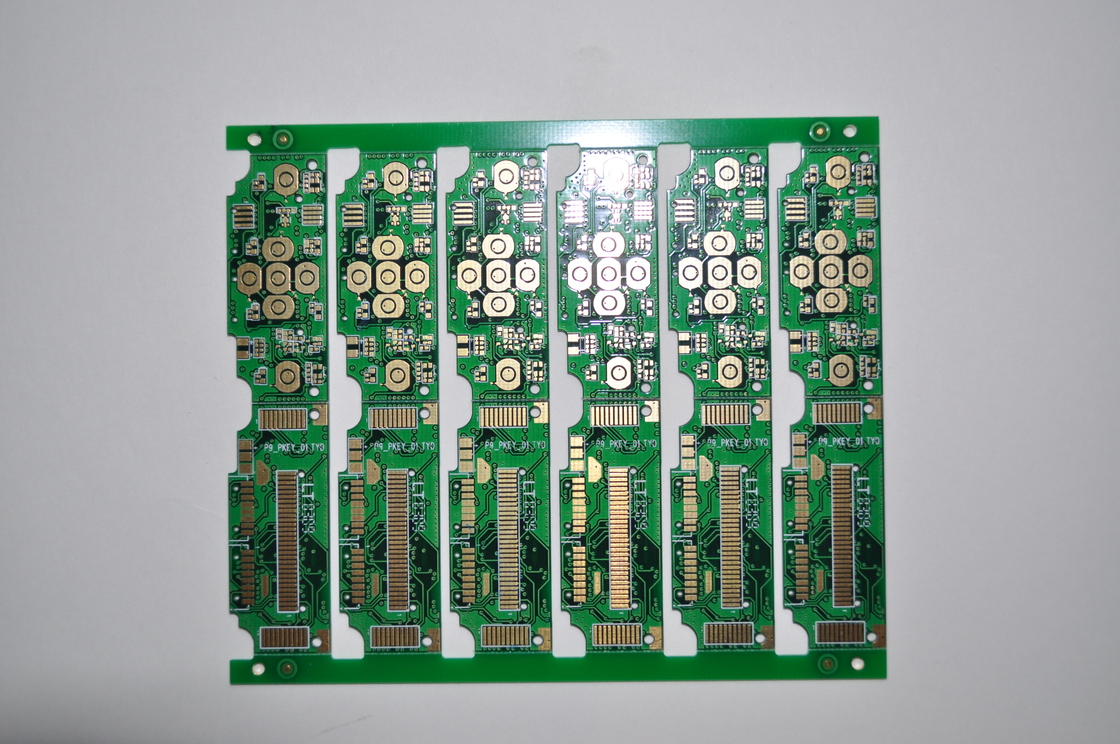

FR4 vật liệu PCB hai mặt với công nghệ tiêu chuẩn và không gian dẫn 5 Mil

FR4 vật liệu PCB hai mặt với công nghệ tiêu chuẩn và không gian dẫn 5 Mil

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Other Service:
PCB Design/PCB Assembly
Materials:
FR4
Finished Copper:
35um
Number Of Layers:
2
Boardthickness:
1.6mm
Solder Resist Color:
Green
Type:
Offline
Surface:
OSP
Điều khoản thanh toán và vận chuyển
Mô tả sản phẩm

Mô tả sản phẩm:

PCB hai mặt, còn được gọi là Bảng mạch in hai mặt, là một bảng mạch linh hoạt và đáng tin cậy, cung cấp các chức năng nâng cao cho nhiều ứng dụng điện tử khác nhau. Với các tính năng tiên tiến như khoảng cách tối thiểu từ lỗ đến đồng là 0,2mm và khoảng cách dây dẫn là 5 mil, sản phẩm này được thiết kế để đáp ứng các yêu cầu cao của các thiết bị điện tử hiện đại.

Một trong những điểm nổi bật chính của PCB hai mặt này là thiết kế siêu dài, cung cấp không gian rộng rãi cho các mạch và linh kiện phức tạp. Tính năng này làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng đòi hỏi mức độ phức tạp và kết nối cao, chẳng hạn như các hệ thống điều khiển tiên tiến và thiết bị truyền thông.

Được thiết kế để có hiệu suất tối ưu, Bảng mạch hai mặt này được trang bị nhiều tùy chọn hoàn thiện bề mặt để phù hợp với các yêu cầu khác nhau. Các tùy chọn hoàn thiện bề mặt bao gồm HASL, OSP, ENIG, Vàng nhúng và hoàn thiện không chì, cho phép tùy chỉnh dựa trên nhu cầu dự án cụ thể.

Với chỉ định loại Ngoại tuyến, PCB hai mặt này cung cấp sự linh hoạt trong việc sử dụng và có thể dễ dàng tích hợp vào nhiều loại sản phẩm điện tử. Cho dù được sử dụng trong điện tử tiêu dùng, thiết bị công nghiệp hay hệ thống ô tô, bảng mạch này đều mang lại hiệu suất và độ bền nhất quán.

Được thiết kế để đáp ứng các tiêu chuẩn công nghiệp và thông số kỹ thuật chất lượng, PCB hai mặt là một lựa chọn đáng tin cậy cho các nhà sản xuất và nhà thiết kế đang tìm kiếm một giải pháp bảng mạch hiệu suất cao. Cấu trúc chắc chắn và các tính năng tiên tiến của nó làm cho nó phù hợp với các ứng dụng đòi hỏi khắt khe, nơi độ chính xác và hiệu quả là tối quan trọng.

Nhìn chung, PCB hai mặt là một bảng mạch linh hoạt và đáng tin cậy, cung cấp hiệu suất và chức năng tuyệt vời cho nhiều ứng dụng điện tử. Với thiết kế tiên tiến, các tùy chọn hoàn thiện bề mặt và loại ngoại tuyến, sản phẩm này là một lựa chọn giá trị cho các dự án yêu cầu mức độ tin cậy và hiệu suất cao.


Tính năng:

  • Tên sản phẩm: PCB hai mặt
  • Công nghệ đặc biệt: Kiểm soát trở kháng ;±10%
  • Đồng hoàn thiện: 35um
  • Khoảng cách tối thiểu từ lỗ đến đồng: 0,2mm
  • Yêu cầu đặc biệt: Không chứa halogen/Kiểm soát trở kháng
  • Dịch vụ khác: Thiết kế PCB/Lắp ráp PCB

Thông số kỹ thuật:

Đồng hoàn thiện 35um
Khoảng cách dây dẫn 5 Mil
Đồng 1oz
Số lớp 2
Loại Ngoại tuyến
Công nghệ đặc biệt Tiêu chuẩn
Yêu cầu đặc biệt Không chứa halogen/Kiểm soát trở kháng
Màu lớp cản hàn Xanh lá
Dịch vụ khác Thiết kế PCB/Lắp ráp PCB
Hoàn thiện bề mặt HASL, OSP, ENIG, Vàng nhúng, Không chì

Ứng dụng:

PCB hai mặt, còn được gọi là Bảng mạch in hai mặt, là một bảng mạch linh hoạt và đáng tin cậy, được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Loại ngoại tuyến của nó làm cho nó phù hợp với các ứng dụng yêu cầu kết nối ổn định và an toàn. Việc sử dụng vật liệu FR4 chất lượng cao trong cấu tạo của nó đảm bảo độ bền và hiệu suất tuyệt vời trong các điều kiện khác nhau.

PCB hai mặt với khoảng cách dây dẫn là 5 mil cung cấp các kết nối điện chính xác và hiệu quả, làm cho nó lý tưởng cho các thiết kế mạch phức tạp yêu cầu các linh kiện gần nhau. Màu lớp cản hàn màu xanh lá cây không chỉ mang lại vẻ ngoài chuyên nghiệp mà còn bảo vệ khỏi các yếu tố môi trường như độ ẩm và bụi.

Một trong những tính năng chính của PCB hai mặt là khả năng chứa các PCB quá dài, làm cho nó phù hợp với các ứng dụng yêu cầu kích thước bảng lớn hơn hoặc bố cục mạch phức tạp. Thiết kế PCB hai mặt siêu dài cho phép tích hợp nhiều linh kiện hơn vào một bảng duy nhất, giúp tiết kiệm chi phí và không gian.

Với khoảng cách tối thiểu từ lỗ đến đồng là 0,2mm, PCB hai mặt đảm bảo các kết nối đáng tin cậy và ngăn ngừa đoản mạch giữa các lớp. Điều này làm cho nó phù hợp với các thiết kế mạch mật độ cao, nơi không gian bị hạn chế và các kết nối chính xác là rất quan trọng.

Một số dịp và tình huống ứng dụng sản phẩm phổ biến cho PCB hai mặt bao gồm hệ thống tự động hóa công nghiệp, thiết bị viễn thông, điện tử tiêu dùng, thiết bị y tế và điện tử ô tô. Tính linh hoạt và độ tin cậy của nó làm cho nó trở thành một lựa chọn phổ biến cho nhiều ứng dụng điện tử yêu cầu bảng mạch hiệu quả và nhỏ gọn.


Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho sản phẩm PCB hai mặt:

- Đồng: 1oz

- Hoàn thiện bề mặt: HASL, OSP, ENIG, Vàng nhúng, Không chì

- Yêu cầu đặc biệt: Không chứa halogen/Kiểm soát trở kháng

- Khoảng cách dây dẫn: 5 Mil

- Khoảng cách tối thiểu từ lỗ đến đồng: 0,2mm

Từ khóa: PCB hai mặt, PCB hai mặt siêu dài, PCB quá dài


Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản phẩm của chúng tôi cho PCB hai mặt bao gồm:

- Hỗ trợ khắc phục sự cố cho bất kỳ vấn đề nào liên quan đến PCB hai mặt

- Hướng dẫn về việc lắp đặt và sử dụng sản phẩm đúng cách

- Thông tin về thông số kỹ thuật và khả năng tương thích của sản phẩm

- Hỗ trợ bảo hành và dịch vụ sửa chữa cho các lỗi sản xuất

- Tùy chọn tùy chỉnh sản phẩm cho các yêu cầu dự án cụ thể
