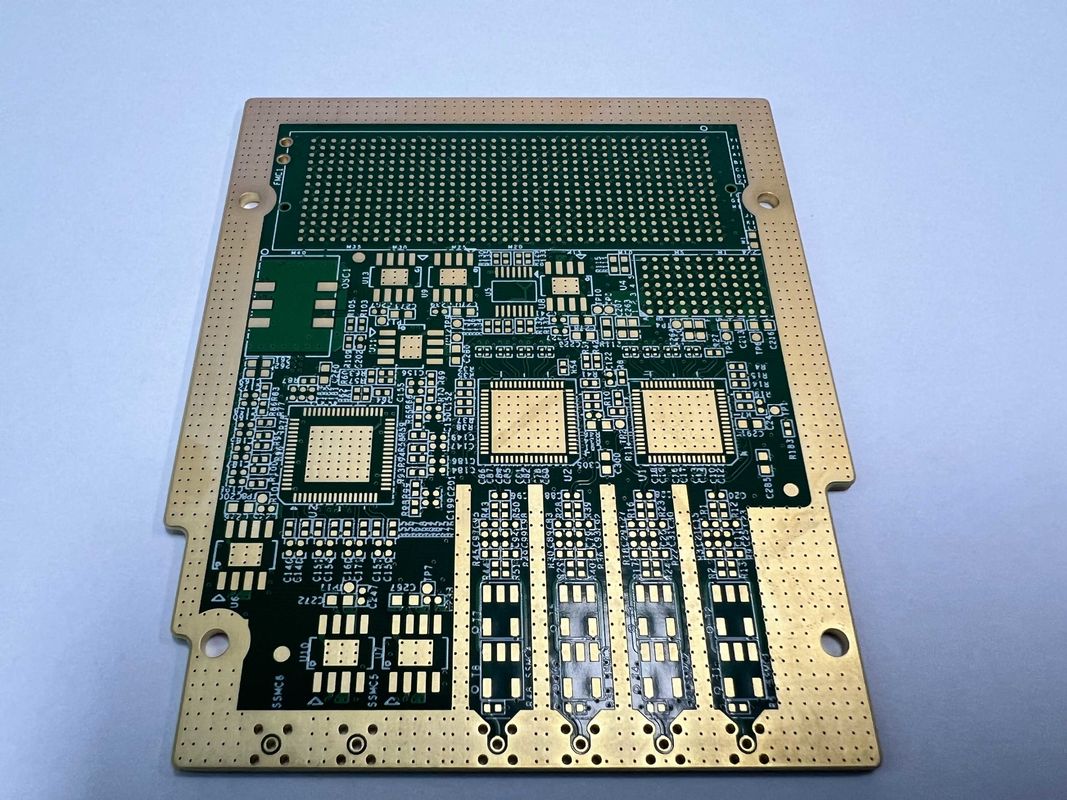

6-32L Board Layer HDI PCB Board Được làm từ FR4 IT180 nguyên liệu thô và kích thước lỗ khoan laser 0,1mm cho các ứng dụng

Mô tả sản phẩm:

HDI PCB Board là một bảng mạch in chất lượng cao được thiết kế đặc biệt để đáp ứng nhu cầu cao của điện tử hiện đại.sản phẩm này là lý tưởng cho các ứng dụng đòi hỏi kết nối mật độ cao và kiểm soát trở ngại chính xác.

Một trong những thuộc tính chính của HDI PCB Board là các yêu cầu đặc biệt của nó đối với ổ cắm đèn.làm cho nó trở thành một lựa chọn tuyệt vời cho các ứng dụng chiếu sáng nơi độ tin cậy là rất quan trọng.

Được sản xuất bằng nguyên liệu FR4 IT180 chất lượng cao nhất, HDI PCB Board cung cấp hiệu suất và độ bền đặc biệt.làm cho nó phù hợp với một loạt các thiết bị điện tử.

Với độ dày từ 0,4 mm đến 3,2 mm, HDI PCB Board cung cấp tính linh hoạt trong thiết kế trong khi duy trì tính toàn vẹn cấu trúc.Điều này cho phép thiết kế nhỏ gọn và nhẹ mà không ảnh hưởng đến hiệu suất.

Là PCB kết nối mật độ cao (HDI), sản phẩm này được tối ưu hóa cho các ứng dụng đòi hỏi bố trí phức tạp và mật độ tín hiệu cao.Công nghệ tiên tiến được sử dụng trong quá trình sản xuất cho phép đường cong chặt chẽ hơn và đường nhỏ hơn, dẫn đến thiết kế PCB nhỏ gọn và hiệu quả hơn.

Kiểm soát trở trở là một khía cạnh quan trọng của HDI PCB Board, đảm bảo tính toàn vẹn tín hiệu nhất quán và giảm thiểu mất tín hiệu.Tính năng này rất cần thiết cho các ứng dụng kỹ thuật số tốc độ cao, nơi độ chính xác tín hiệu là tối quan trọng.

Khi nói đến sản xuất PCB HDI, sản phẩm này nổi bật với độ chính xác và độ tin cậy của nó.,và kỹ thuật định tuyến tiên tiến để đạt được kết nối mật độ cao với nhiễu tín hiệu tối thiểu.

Nhìn chung, HDI PCB Board là một sản phẩm hàng đầu được thiết kế cho các ứng dụng đòi hỏi đòi hỏi các giải pháp PCB mật độ cao.và các tính năng tiên tiến làm cho nó lựa chọn lý tưởng cho các ngành công nghiệp như viễn thông, ô tô, hàng không vũ trụ và điện tử tiêu dùng.

Đặc điểm:

• Tên sản phẩm: HDI PCB Board
• Từ khóa: High Density Interconnector, PCB tốc độ cao, HDI Printed Circuit Boards
• Yêu cầu đặc biệt: nửa lỗ, 0,25mm BGA
• Kích thước lỗ tối thiểu: 0.15mm
• Số lớp: 4-20 lớp
• Kiểm tra: 100% Kiểm tra bằng điện tử, X-RAY

Các thông số kỹ thuật:

Ứng dụng:

HDI Printed Circuit Boards là các bảng mạch đặc biệt được thiết kế cho các ứng dụng kết nối mật độ cao.Những bảng này được biết đến với công nghệ tiên tiến và hiệu suất vượt trội của họ, làm cho chúng lý tưởng cho một loạt các ứng dụng sản phẩm và kịch bản.

Một ứng dụng phổ biến của HDI PCB Boards là trong sản xuất HD-SDI Converters.Những bộ chuyển đổi này yêu cầu kết nối mật độ cao để đảm bảo truyền tín hiệu tối ưu và mất tín hiệu tối thiểuCác bảng PCB HDI với chiều rộng dấu vết tối thiểu là 3/3 mm và kích thước lỗ của khoan laser 0,1 mm là hoàn hảo để đáp ứng các yêu cầu kiểm soát trở ngại của HD-SDI Converters.

Một kịch bản ứng dụng quan trọng khác cho bảng PCB HDI là trong các hệ thống truyền thông tốc độ cao..Công nghệ tiên tiến của HDI PCB Boards, với các tính năng như kích thước lỗ tối thiểu 0,15mm, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng truyền thông tốc độ cao.

Hơn nữa, bảng PCB HDI được sử dụng rộng rãi trong ngành công nghiệp hàng không vũ trụ và quốc phòng, nơi độ tin cậy và hiệu suất là rất quan trọng.Các kết nối mật độ cao được cung cấp bởi các bảng này làm cho chúng phù hợp với các ứng dụng đòi hỏi thiết kế nhỏ gọn và tính toàn vẹn tín hiệu cao.

Tóm lại, các thuộc tính của bảng PCB HDI, chẳng hạn như chiều rộng dấu vết tối thiểu, kích thước lỗ và kiểm soát trở ngại, làm cho chúng linh hoạt và phù hợp với các ứng dụng và kịch bản sản phẩm khác nhau.Cho dù nó là trong sản xuất của HD-SDI chuyển đổi, hệ thống truyền thông tốc độ cao, hoặc các ứng dụng hàng không vũ trụ và quốc phòng, HDI PCB Boards cung cấp hiệu suất và độ tin cậy vượt trội.
