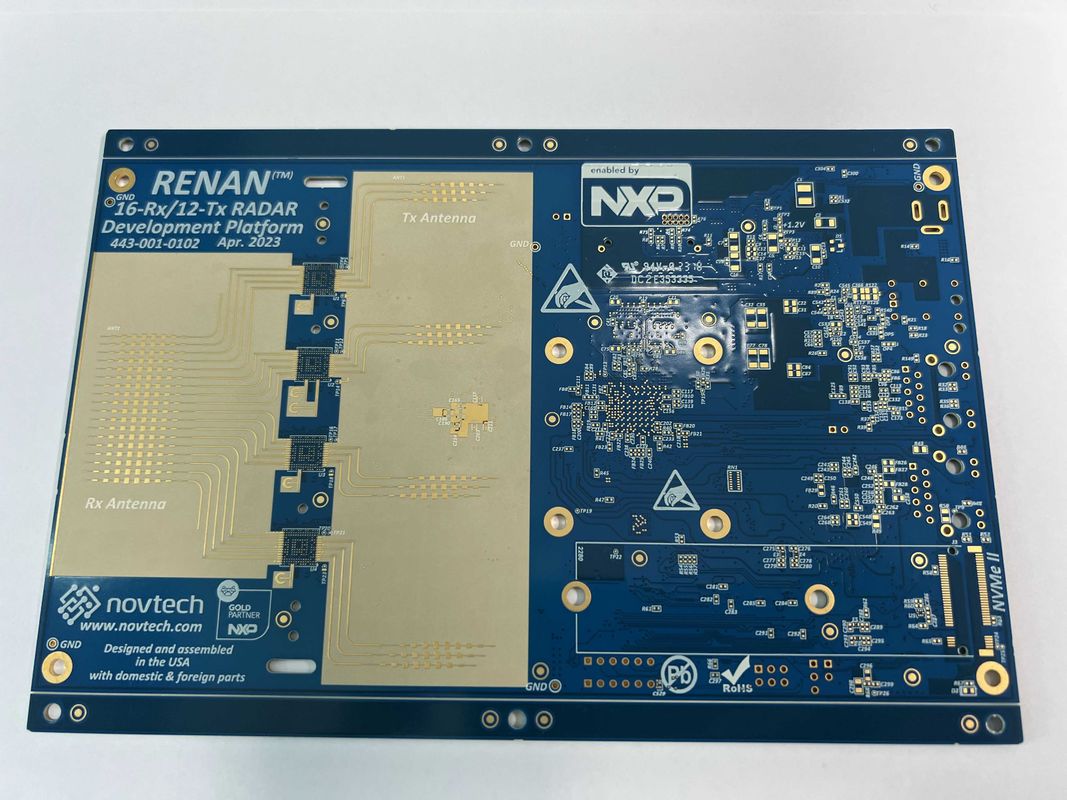

Các bảng mạch in HDI được thiết kế hiệu quả với quy trình ngâm vàng và khoảng cách P1.5

Mô tả sản phẩm:

HDI PCB Board là một sản phẩm tiên tiến được thiết kế cho các ứng dụng kết nối mật độ cao, cung cấp hiệu suất và độ tin cậy vượt trội.bảng này là lý tưởng cho các thiết bị điện tử nhỏ gọn đòi hỏi mạch phức tạp và khoảng cách thành phần chặt chẽ.

Một trong những tính năng chính của HDI PCB Board là các tùy chọn hoàn thiện bề mặt vượt trội, bao gồm mạ vàng và lớp phủ không chì HASL.Những kết thúc này không chỉ tăng cường độ bền và khả năng chống ăn mòn của bảng mà còn đảm bảo hiệu suất điện tối ưu.

Khi nói đến đảm bảo chất lượng, sản phẩm này nổi bật với 100% kiểm tra điện trước khi vận chuyển.Quá trình thử nghiệm nghiêm ngặt này đảm bảo rằng mỗi bảng đáp ứng các tiêu chuẩn chức năng và độ tin cậy cao nhất, mang lại sự an tâm cho người dùng và nhà sản xuất.

Một thuộc tính đáng chú ý khác của HDI PCB Board là sự khoan dung đặc biệt của nó đối với sự không phù hợp của các lớp, với biên chỉ +/- 0.06Kỹ thuật chính xác này đảm bảo rằng tất cả các thành phần được sắp xếp liền mạch, giảm thiểu nguy cơ nhiễu tín hiệu và cải thiện hiệu suất hệ thống tổng thể.

Cho dù bạn đang làm việc trên một dự án đòi hỏi kết nối mật độ cao hoặc phát triển một thiết bị điện tử nhỏ gọn đòi hỏi một giải pháp PCB đáng tin cậy và hiệu quả,HDI PCB Board là sự lựa chọn hoàn hảoThiết kế tiên tiến, hoàn thiện bề mặt hàng đầu và kiểm soát chất lượng nghiêm ngặt làm cho nó trở thành một lựa chọn nổi bật cho các ứng dụng như bộ chuyển đổi SDI HD, bảng mô hình mật độ cao,và các dự án điện tử đòi hỏi khác.

Đặc điểm:

• Tên sản phẩm: HDI PCB Board
• Đường mù: Có
• Kiểm soát trở ngại: +/-10%
• Sự sai lệch của các lớp: +/- 0.06
• Tỷ lệ khung hình: 10:1
• Từ khóa: High Density Interconnector, DDR4 PCB, PCB mật độ cao, PCB tốc độ cao

Các thông số kỹ thuật:

Ứng dụng:

HDI PCB Board là một sản phẩm linh hoạt có thể được áp dụng trong nhiều dịp và kịch bản khác nhau do các tính năng và thông số kỹ thuật tiên tiến của nó.

Một trong những tính năng chính của HDI PCB Board là kết thúc bề mặt ENIG của nó, cung cấp độ dẫn điện tuyệt vời và khả năng chống ăn mòn. Điều này làm cho nó lý tưởng cho các ứng dụng PCB tốc độ cao,như trong các trung tâm dữ liệu, thiết bị mạng và hệ thống viễn thông.

Với các tùy chọn hoàn thiện bề mặt bao gồm mạ vàng và HASL không có chì, HDI PCB Board cung cấp tính linh hoạt trong việc đáp ứng các yêu cầu của dự án khác nhau.Bọc vàng đảm bảo tính toàn vẹn và độ tin cậy tín hiệu vượt trội, trong khi tùy chọn HASL không có chì là thân thiện với môi trường và hiệu quả về chi phí.

Được thiết kế cho các ứng dụng kết nối mật độ cao, HDI PCB Board phù hợp với các kịch bản đòi hỏi kết nối mạch nhỏ gọn và đáng tin cậy.3mm cho phép các thiết kế phức tạp và bố cục tiết kiệm không gian, làm cho nó trở thành sự lựa chọn ưa thích cho việc triển khai PCB DDR4.

Tỷ lệ khung hình 10: 1 tăng cường thêm khả năng của HDI PCB Board, cho phép nó hỗ trợ các thiết kế mạch phức tạp với các đường viền và viền viền nhỏ.Điều này làm cho nó phù hợp để sử dụng trong điện tử tiên tiến, chẳng hạn như điện thoại thông minh, máy tính bảng và thiết bị IoT.

Tóm lại, HDI PCB Board là một giải pháp hiệu suất cao xuất sắc trong các ứng dụng PCB tốc độ cao, cung cấp độ tin cậy và hiệu quả cần thiết cho các hệ thống điện tử hiện đại.Cho dù đó là cho các thiết kế PCB DDR4 hoặc các dự án tiên tiến khác, HDI PCB Board chứng minh là một sự lựa chọn linh hoạt và đáng tin cậy.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho HDI PCB Board:

Quá trình: Ngâm vàng/bạc

Tối thiểu Bga Pitch: 0.3mm

Xét mặt: Bọc vàng, không có chì HASL

Kiểm tra: Kiểm tra điện 100% trước khi vận chuyển

Kiểm soát trở ngại: +/-10%

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật sản phẩm và dịch vụ cho sản phẩm PCB HDI bao gồm:

- Trợ giúp chuyên gia với việc lắp đặt và thiết lập sản phẩm

- Hướng dẫn khắc phục sự cố cho bất kỳ vấn đề kỹ thuật

- Cập nhật phần mềm thường xuyên và vá cho hiệu suất tối ưu

- Tài nguyên đào tạo cho người dùng để tối đa hóa khả năng của sản phẩm
