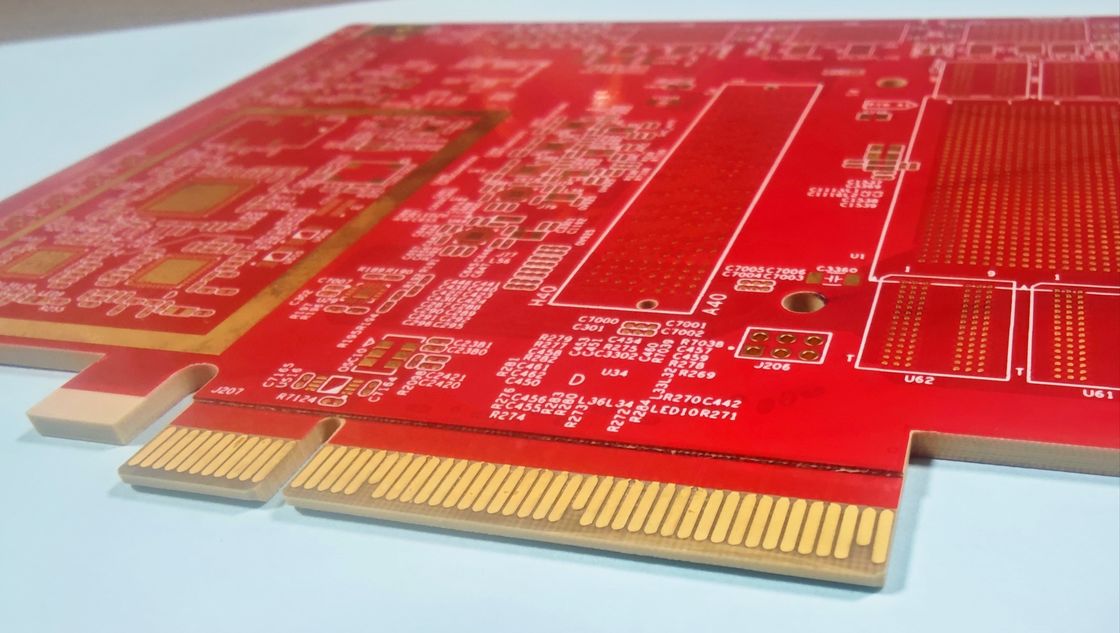

0.1mm Laser Drill Hole Size HDI PCB Board for Density Electronic Devices Thickness 0.4-3.2mm Vật liệu thô FR4 IT180

Mô tả sản phẩm:

HDI PCB Board của chúng tôi trải qua quá trình kiểm tra điện tử 100% nghiêm ngặt, đảm bảo chất lượng và tính nhất quán. Ngoài ra, chúng tôi sử dụng kiểm tra X-RAY để đảm bảo tính toàn vẹn của sản phẩm của chúng tôi.

Với một dấu vết tối thiểu là 3/3Mil, HDI PCB Board của chúng tôi cung cấp độ chính xác và độ chính xác đặc biệt. tỷ lệ khung hình là 10: 1 cho phép linh hoạt hơn trong thiết kế,cho phép các kỹ sư dễ dàng tạo ra các mạch phức tạp hơn.

Độ dày của HDI PCB Board của chúng tôi dao động từ 0,4 đến 3,2mm, cung cấp nhiều lựa chọn hơn cho các thiết kế cụ thể ứng dụng.sản phẩm của chúng tôi đảm bảo tính toàn vẹn tín hiệu tuyệt vời và giảm tiếng ồn.

HDI PCB Board của chúng tôi là giải pháp hoàn hảo cho các thiết kế PCB DDR4, cung cấp hiệu suất và độ tin cậy vô song.sản phẩm của chúng tôi là sự lựa chọn lý tưởng cho các ứng dụng kết nối mật độ cao.

Đặc điểm:

• Tên sản phẩm: HDI PCB Board
• Kiểm soát trở ngại: Có
• Độ dày bảng: 0.2mm-6.00 mm ((8mil-126mil)
• Tên PCB: 4L 1+N+1 HDI Boards
• Vật liệu thô: FR4 IT180
• Từ khóa: High Density Interconnector

High Density Model Board, HD SDI Converter, High Speed PCB Board

Các thông số kỹ thuật:

Ứng dụng:

High Density Interconnector (HDI) PCB Board là một công nghệ mang tính cách mạng trong lĩnh vực điện tử. Nó cung cấp nhiều lợi ích khiến nó lý tưởng cho một loạt các ứng dụng, bao gồm:

• HD SDI Converter:Bảng PCB HDI phù hợp hoàn hảo với các bộ chuyển đổi HD SDI. Thiết kế kết nối mật độ cao của nó cho phép truyền tín hiệu tốc độ cao với mức mất mát tối thiểu.Nó cũng có kiểm soát trở ngại tuyệt vời, đảm bảo rằng tín hiệu vẫn ổn định trong suốt quá trình truyền.
• PCB tốc độ cao:HDI PCB Board được thiết kế cho các ứng dụng tốc độ cao.mạch phức tạp có thể xử lý tín hiệu tốc độ cao mà không bị can thiệpNó cũng có một lỗ kích thước của 0.1mm khoan laser, cho phép tạo ra vi-vias thêm tăng mật độ của bảng.
• HDI PCB board:HDI PCB Board được thiết kế đặc biệt để sử dụng trong các ứng dụng kết nối mật độ cao. Nó lý tưởng để sử dụng trong các ứng dụng có không gian hạn chế, chẳng hạn như thiết bị di động, máy bay không người lái,và các thiết bị điện tử nhỏ gọn khácThiết kế kết nối mật độ cao của nó cho phép tạo ra các PCB nhỏ hơn, nhỏ gọn hơn có thể xử lý mạch phức tạp.

HDI PCB Board cũng phù hợp để sử dụng trong nhiều ứng dụng khác, bao gồm:

• Thiết bị gia đình thông minh
• Điện tử ô tô
• Thiết bị y tế
• Điện tử hàng không vũ trụ
• Điện tử công nghiệp

Nhìn chung, HDI PCB Board là một công nghệ linh hoạt có thể được sử dụng trong một loạt các ứng dụng.và kiểm soát trở ngại tuyệt vời làm cho nó một sự lựa chọn lý tưởng cho các ứng dụng tốc độ cao và mật độ cao.

Tùy chỉnh:

HDI Printed Circuit Boards (PCB) của chúng tôi được thiết kế để đáp ứng các yêu cầu đòi hỏi cao nhất của các ứng dụng bảng mô hình mật độ cao.Chúng tôi cung cấp dịch vụ sản xuất PCB HDI bao gồm các tùy chỉnh tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn.

Các bảng HDI 4L 1 + N + 1 được trang bị ổ cắm đèn và được thiết kế với các yêu cầu đặc biệt như nửa lỗ và BGA 0,25mm. Kích thước lỗ là khoan laser 0,1mm và tỷ lệ khung hình là 10:1.

Hỗ trợ và Dịch vụ:

Sản phẩm HDI PCB Board của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo rằng bạn có trải nghiệm trơn tru và thành công với sản phẩm của chúng tôi.Nhóm chuyên gia của chúng tôi luôn sẵn sàng để trả lời bất kỳ câu hỏi nào bạn có thể có liên quan đến việc lắp đặt, vận hành, bảo trì và khắc phục sự cố của sản phẩm. Chúng tôi cũng cung cấp các buổi đào tạo và các nguồn trực tuyến để giúp bạn tối đa hóa hiệu suất của sản phẩm. Dịch vụ của chúng tôi bao gồm thiết kế PCB,thiết kế, chế tạo, lắp ráp và thử nghiệm, tất cả được cung cấp với mức độ cao nhất của chất lượng và độ chính xác.và chúng tôi luôn ở đây để giúp bạn với bất kỳ vấn đề bạn có thể gặp phải.
