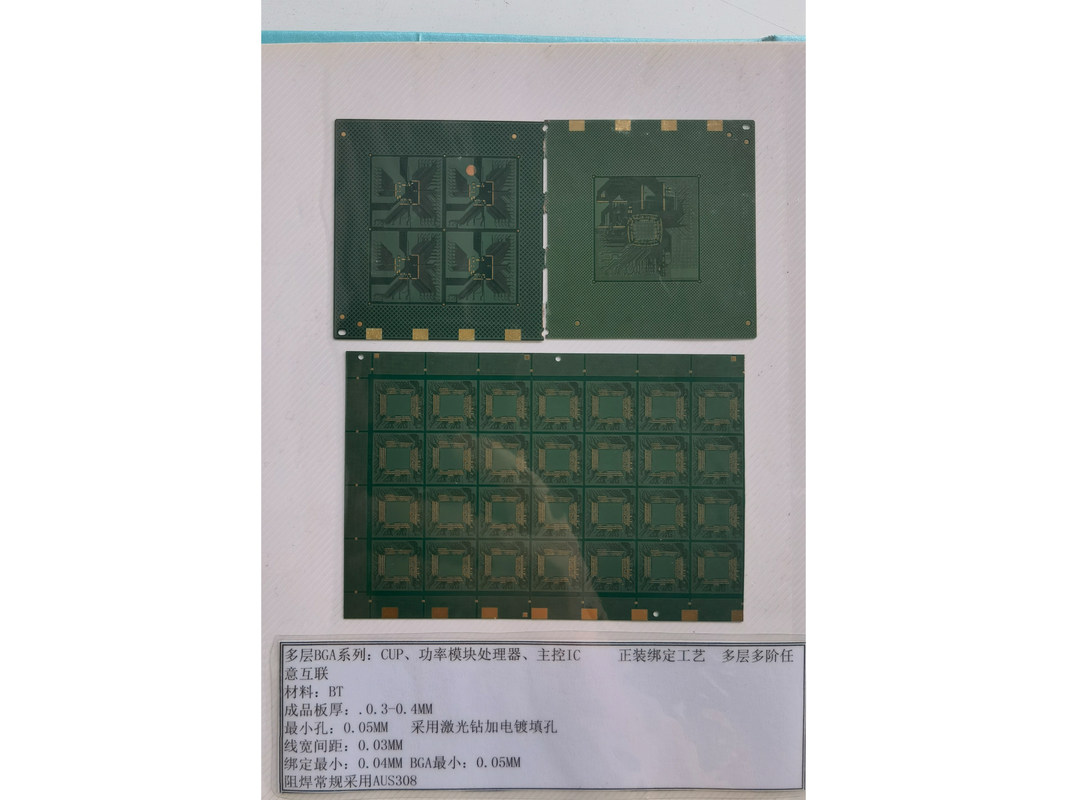

Mật độ PCB lớp nền Ceramic IC Ultra Thin 0.2mm 0.1mm Trace
Các PCB nền mạch tích hợp là trung tâm của ngành công nghiệp điện tử, phục vụ như là nền tảng cho các bộ sưu tập chip board.Những bảng mạch in này cho IC được thiết kế tỉ mỉ để đáp ứng các yêu cầu nghiêm ngặt của điện tử hiện đại, cung cấp độ tin cậy và hiệu suất vô song.chúng là các nền tảng thiết yếu mang lại sự sống vô số chức năng trong các thiết bị điện tử khác nhau.
Một trong những đặc điểm cơ bản của PCB nền IC của chúng tôi là việc sử dụng các vật liệu gốm chất lượng cao.làm cho các chất nền này lý tưởng cho các ứng dụng hiệu suất caoVật liệu gốm đảm bảo rằng PCB có thể chịu được nhiệt độ cao mà không ảnh hưởng đến tính toàn vẹn cấu trúc hoặc tính chất điện của nó.Độ bền này rất quan trọng cho các ứng dụng đòi hỏi độ tin cậy tối đa dưới áp lực nhiệt.
Một đặc điểm quan trọng khác của các chất nền này là trọng lượng đồng của chúng. Với trọng lượng đồng 1 oz tiêu chuẩn, các PCB này đạt được sự cân bằng hoàn hảo giữa tính dẫn điện và quản lý nhiệt.Các dấu vết đồng đủ dày để mang dòng điện đáng kể mà không quá nóng, nhưng không quá dày để trở nên cứng hoặc khó làm việc.cung cấp hiệu suất điện đáng tin cậy cần thiết cho chức năng mạch tích hợp.
Màu mặt nạ hàn của các PCB này là màu xanh lá cây truyền thống.Màu này không chỉ là tiêu chuẩn trong ngành mà còn cung cấp một nền tương phản cao giúp kiểm tra trực quan và làm nổi bật sự hiện diện của bất kỳ khiếm khuyết hoặc lỗi hànMặt nạ hàn xanh được áp dụng trên các dấu vết đồng để cách nhiệt và bảo vệ chúng khỏi tiếp xúc ngẫu nhiên hoặc ăn mòn, do đó cải thiện tuổi thọ và độ tin cậy của bộ.
Khi nói đến điều kiện hoạt động, các PCB này được xây dựng để chịu được môi trường khắc nghiệt.Nhiệt độ hoạt động tối đa 150 °C đảm bảo rằng PCB IC Substrate có thể hoạt động hiệu quả trong một phạm vi nhiệt độ rộng mà không làm suy giảm hiệu suất.Mức ngưỡng cao cho sức đề kháng nhiệt này đặc biệt quan trọng đối với các ứng dụng nơi mà mạch có thể bị áp dụng mật độ điện năng cao hoặc không gian kín nơi tiêu hao nhiệt là một thách thức.
Độ dày của các chất nền này là một chiều kích quan trọng khác. Chỉ với 0,2 mm, các PCB này rất mỏng, cho phép các bộ sưu tập chip board nhỏ gọn và nhẹ.,không ảnh hưởng đến độ bền hoặc chức năng của nền; Độ dày này cho phép kết nối mật độ cao và bao gồm nhiều lớp bên trong PCB nếu cần thiết,là trọng tâm cho việc thu nhỏ các thiết bị điện tử và xu hướng hướng đến các thiết kế mạch phức tạp hơn.
Tóm lại, PCB mạch tích hợp chúng tôi cung cấp được thiết kế để đáp ứng nhu cầu cụ thể của ngành công nghiệp điện tử.và các tiêu chuẩn sản xuất chính xác, các chất nền này là lý tưởng cho một loạt các ứng dụng. cho dù cho thiết bị điện tử tiêu dùng, hệ thống ô tô, hoặc máy móc công nghiệp,PCB của chúng tôi đảm bảo rằng các mạch tích hợp của bạn được hỗ trợ bởi một nền tảng là cả hai mạnh mẽ và tinh tếSự kết hợp của một cân nặng đồng 1oz, một mặt nạ hàn xanh,và khả năng phục hồi nhiệt độ cao làm cho các PCB này là một lựa chọn đáng tin cậy cho các nhà thiết kế và kỹ sư tìm kiếm để đẩy phong bì của đổi mới điện tử.
| Parameter | Thông số kỹ thuật |
|---|---|
| Trọng lượng đồng | 1 oz |
| Lớp | 2 |
| Kích thước | 10mm x 10mm |
| Độ dày | 0.2mm |
| Loại chất nền | Khẳng |
| Chiều rộng dấu vết tối thiểu | 0.1mm |
| Nhiệt độ hoạt động tối đa | 150°C |
| Khoảng cách dấu vết tối thiểu | 0.1mm |
| Xét bề mặt | ENIG |
| Thời gian dẫn đầu | 2 tuần |
Các PCB IC Substrate, bao gồm các vật liệu gốm chất lượng cao, là một thành phần then chốt trong ngành công nghiệp điện tử hiện đại.Các chất nền này phục vụ như là nền tảng cơ bản cho các tập hợp chip board, nơi độ chính xác và độ tin cậy là quan trọng nhất. Là phù hợp với RoHS, chúng đáp ứng các tiêu chuẩn môi trường cần thiết bằng cách tránh sử dụng các chất nguy hiểm trong việc xây dựng của chúng,do đó đảm bảo an toàn và bền vững trong các ứng dụng của họ.
Với nhiệt độ hoạt động tối đa là 150 °C, các PCB IC Substrate này có thể chịu được điều kiện nhiệt cao, làm cho chúng phù hợp để sử dụng trong môi trường có nhiệt độ cao. This characteristic is particularly beneficial in power-intensive embedded system circuit boards where thermal management is crucial for maintaining performance and extending the lifespan of electronic components.
Loại nền cứng đảm bảo một nền tảng ổn định và mạnh mẽ cho các thành phần điện tử, tạo ra một cấu trúc đáng tin cậy cho các tấm nền chip máy tính.Độ cứng này là điều cần thiết trong môi trường rung động cao hoặc trong các ứng dụng mà căng thẳng cơ học có thể làm tổn hại đến tính toàn vẹn của mạch.
Hơn nữa, độ chính xác trong sản xuất các PCB IC Substrate này được nhấn mạnh bởi kích thước lỗ tối thiểu là 0,2 mm, cho phép chứa các thành phần mỏng.Mức độ chi tiết này là cần thiết cho xu hướng thu nhỏ trong điện tử, đặc biệt là trong các bảng mạch hệ thống nhúng đòi hỏi vị trí thành phần dày đặc mà không phải hy sinh hiệu suất hoặc độ tin cậy.
Các ứng dụng của các PCB IC Substrate rất rộng lớn và đa dạng. Chúng rất cần thiết trong lĩnh vực điện tử tiêu dùng, nơi chúng tạo thành xương sống của điện thoại thông minh, máy tính bảng và máy tính xách tay.Trong lĩnh vực ô tô, chúng được sử dụng trong việc tạo ra các hệ thống hỗ trợ lái xe tiên tiến (ADAS) và các thiết bị điện tử xe quan trọng khác đòi hỏi độ tin cậy cao trong điều kiện khắc nghiệt.Các chất nền này là một phần không thể thiếu của ngành công nghiệp hàng không vũ trụ, khi chúng góp phần vào chức năng của hệ thống điện tử máy bay và hệ thống định vị đòi hỏi hoạt động không lỗi.
Trong lĩnh vực ứng dụng công nghiệp, các PCB IC Substrate cũng được sử dụng rộng rãi.chúng cung cấp hỗ trợ cần thiết cho các bảng mạch hệ thống nhúng điều khiển các nhiệm vụ chính xác cao khác nhauHơn nữa, các thiết bị y tế dựa trên các tấm nền chip máy tính để chẩn đoán, hình ảnh và theo dõi bệnh nhân cũng được hưởng lợi từ các tiêu chuẩn cao của các PCB IC Substrate này.Chất lượng nhất quán đảm bảo rằng các thiết bị cứu mạng này hoạt động chính xác và đáng tin cậy.
Tóm lại, PCB IC là một thành phần thiết yếu trong vô số các ứng dụng công nghệ.loại nền cứng, và kích thước lỗ tối thiểu chính xác làm cho chúng phù hợp với một loạt các kịch bản nơi các bảng mạch hệ thống nhúng, các tấm nền chip máy tính và các bộ sưu tập chip rất quan trọng.
Các bảng mạch in của chúng tôi cho IC được thiết kế để đáp ứng nhu cầu cụ thể của ngành công nghiệp bán dẫn.Chiều rộng dấu vết tối thiểucủa0.1mm, các bảng này cung cấp độ chính xác đặc biệt cho các thiết kế mật độ cao của bạn.Vật gốmvật liệu, PCB IC Substrate của chúng tôi đảm bảo độ bền và hiệu suất lâu dài.
Tất cả các PCB của chúng tôi làPhù hợp với Rohsđể đảm bảo an toàn môi trường và tuân thủ các tiêu chuẩn công nghiệp.2 lớpcủa chất nền, bảng của chúng tôi cung cấp một nền tảng đáng tin cậy cho nhu cầu xử lý của bạn.
Được thiết kế với trọng tâm là sự ổn định,Loại nền cứngtùy chỉnh PCB của bạn với chúng tôi và nâng cao hiệu suất của các thiết bị bán dẫn của bạn.
PCB IC Substrate của chúng tôi được thiết kế chính xác và sản xuất theo tiêu chuẩn chất lượng cao nhất.Hỗ trợ kỹ thuật và dịch vụ của chúng tôi dành riêng để cung cấp cho bạn sự hỗ trợ bạn cần để tích hợp các sản phẩm của chúng tôi liền mạch vào các dự án của bạnChúng tôi cung cấp một bộ dịch vụ toàn diện để đảm bảo sự hài lòng của bạn và hiệu suất tối ưu của PCB IC Substrate của bạn.
Dịch vụ hỗ trợ kỹ thuật bao gồm:
Dịch vụ bổ sung:
Chúng tôi cam kết cho sự thành công của bạn và cố gắng để cung cấp cho bạn với sự hỗ trợ tốt nhất có thể và dịch vụ cho PCB IC nền của chúng tôi.vui lòng tham khảo tài liệu hỗ trợ của chúng tôi hoặc liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi để được hỗ trợ nhanh chóng.
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
