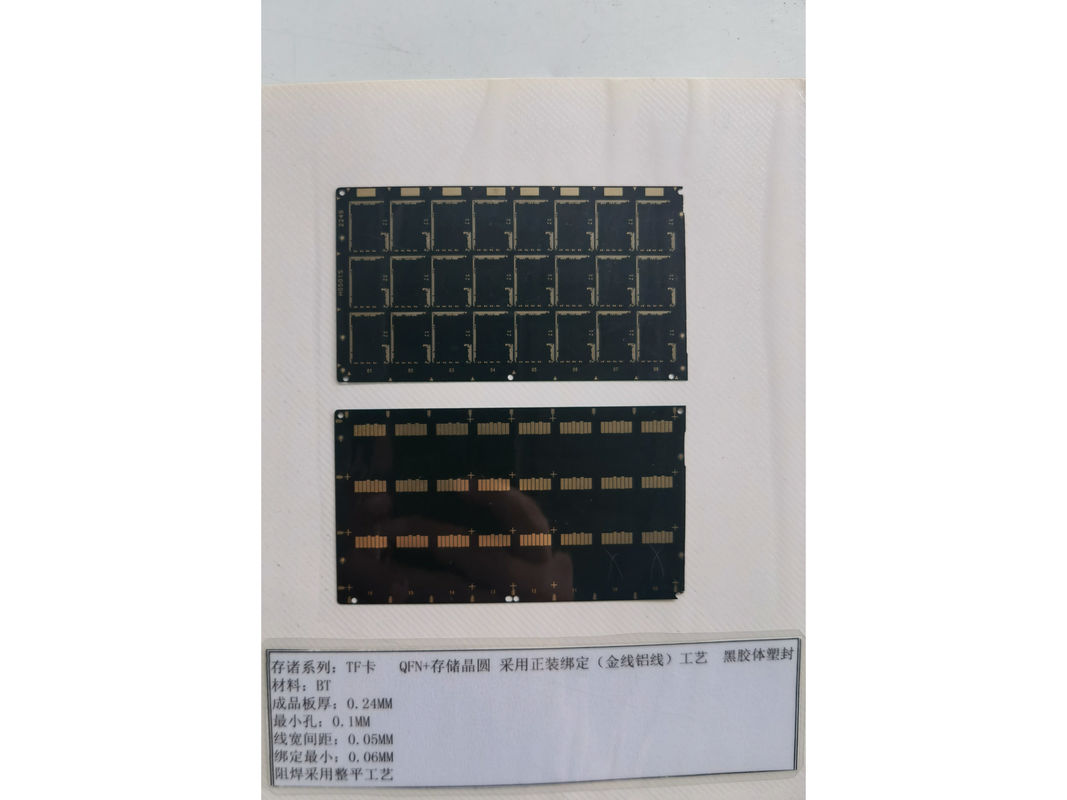

PCB nền IC cứng hai lớp 0.2mm ENIG bề mặt hoàn thiện phù hợp với RoHS

Mô tả sản phẩm:

Thế giới vi điện tử không ngừng phát triển, và cốt lõi của sự đổi mới này chính là PCB đế IC (Bảng mạch in). Sản phẩm này là một thành phần quan trọng trong việc xây dựng các thiết bị điện tử hiệu suất cao và đáng tin cậy. PCB đế IC đóng vai trò là nền tảng cho các tấm đế chip máy tính và được thiết kế để đáp ứng các yêu cầu khắt khe của các bảng đế vi mạch hiện đại. Trong bản tóm tắt sản phẩm này, chúng ta sẽ đi sâu vào các thuộc tính của PCB đế IC của chúng tôi, cho thấy lý do tại sao chúng là lựa chọn hàng đầu cho nhu cầu vi điện tử của bạn.

PCB đế IC của chúng tôi có cấu hình siêu mỏng với độ dày chỉ 0,2mm. Độ dày tối thiểu này rất quan trọng trong việc phát triển các thiết bị mỏng, nhỏ gọn mà không ảnh hưởng đến độ bền và chức năng của mạch. Yếu tố hình thức mỏng cho phép các lớp mạch vi điện tử mật độ cao, cho phép tích hợp các mạch phức tạp và mạnh mẽ hơn trong một không gian hạn chế. Điều này đặc biệt có lợi trong lĩnh vực công nghệ di động và đeo được, nơi không gian là yếu tố quan trọng.

Hoàn thiện bề mặt của các PCB này có lớp phủ Niken hóa ngâm vàng (ENIG). ENIG là lớp phủ kim loại hai lớp bao gồm một lớp vàng mỏng trên một lớp niken. Lớp hoàn thiện bề mặt này nổi tiếng về độ dẫn điện, khả năng hàn và khả năng chống oxy hóa tuyệt vời. Nó đảm bảo kết nối điện đáng tin cậy cho các thành phần được hàn và cung cấp mức độ bảo vệ chống lại môi trường khắc nghiệt mà các thiết bị điện tử thường xuyên tiếp xúc. Lớp hoàn thiện ENIG cũng góp phần kéo dài tuổi thọ của các tấm đế chip máy tính, bảo vệ tính toàn vẹn của các kết nối trong suốt vòng đời của thiết bị.

Việc lựa chọn vật liệu là nền tảng trong thiết kế PCB đế IC chất lượng cao, đó là lý do tại sao các bảng mạch của chúng tôi được chế tạo bằng vật liệu gốm cao cấp. Đế gốm được biết đến với khả năng dẫn nhiệt và độ ổn định vượt trội, điều này rất quan trọng để quản lý nhiệt lượng sinh ra bởi các lớp mạch vi điện tử được đóng gói dày đặc. Hiệu quả nhiệt này giúp ngăn ngừa quá nhiệt, do đó bảo vệ các thành phần nhạy cảm và đảm bảo hiệu suất ổn định. Hơn nữa, gốm mang lại hiệu suất tần số cao vượt trội, làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng yêu cầu truyền tín hiệu nhanh, chẳng hạn như trong viễn thông và máy tính tiên tiến.

Khi nói đến việc dẫn dòng điện, trọng lượng đồng của PCB là một yếu tố then chốt. PCB đế IC của chúng tôi được chế tạo với trọng lượng đồng 1oz, tạo ra sự cân bằng hoàn hảo giữa hiệu suất điện và độ bền vật lý. Trọng lượng đồng 1oz đủ để xử lý một lượng dòng điện đáng kể trong khi vẫn duy trì khoảng cách nhỏ cần thiết cho các bảng đế vi mạch. Mức trọng lượng đồng này hỗ trợ nhiều ứng dụng, từ các thiết bị công suất thấp đến các mạch công suất đòi hỏi cao hơn, mà không làm tăng thêm khối lượng không cần thiết cho bảng mạch.

Về mặt thẩm mỹ và chức năng, màu sắc của lớp phủ hàn đóng vai trò trong tiện ích của PCB. PCB đế IC của chúng tôi đi kèm với lớp phủ hàn màu xanh lá cây, là màu truyền thống được sử dụng trong ngành. Lớp phủ hàn màu xanh lá cây tạo ra sự tương phản rõ rệt với mối hàn màu bạc và các miếng đệm màu vàng, giúp dễ dàng kiểm tra trực quan bảng mạch để phát hiện bất kỳ lỗi sản xuất nào. Ngoài ra, nó giúp ngăn ngừa đoản mạch bằng cách hoạt động như một lớp bảo vệ trên các đường dẫn đồng dẫn điện, đảm bảo rằng tiếp xúc ngẫu nhiên với các vật kim loại khác không gây ra sự cố điện.

Tóm lại, PCB đế IC của chúng tôi được thiết kế với độ chính xác để đáp ứng các yêu cầu phức tạp của vi điện tử. Với độ dày 0,2mm, lớp hoàn thiện bề mặt ENIG, vật liệu gốm, trọng lượng đồng 1oz và lớp phủ hàn màu xanh lá cây, các bảng mạch này nổi bật như là đế được lựa chọn cho các lớp mạch vi điện tử, các tấm đế chip máy tính và các bảng đế vi mạch. Cho dù bạn đang phát triển công nghệ tiên tiến hay tìm kiếm các thành phần đáng tin cậy cho sản xuất hàng loạt, PCB đế IC của chúng tôi cung cấp chất lượng và hiệu suất cần thiết để thúc đẩy các dự án của bạn tiến lên.

Đặc trưng:

• Tên sản phẩm: PCB đế IC
• Lớp: 2 - Lớp mạch vi điện tử
• Khoảng cách đường dẫn tối thiểu: 0,1mm
• Tuân thủ RoHS: Có
• Hoàn thiện bề mặt: ENIG
• Độ dày: 0,2mm
• Ứng dụng chính: Lắp ráp bảng chip
• Sử dụng trong: Bảng đóng gói bán dẫn

Thông số kỹ thuật:

Ứng dụng:

PCB đế IC, thường được gọi là bảng đế vi mạch, đóng vai trò là nền tảng cho các kết nối mạch điện tử, cho phép tích hợp liền mạch các thành phần điện tử khác nhau. Các đế này được thiết kế tỉ mỉ với độ rộng đường dẫn tối thiểu là 0,1mm, cho phép kết nối mật độ cao. Tính năng như vậy rất quan trọng trong các ứng dụng mà không gian là yếu tố quan trọng và độ phức tạp của mạch cao. Độ chính xác về độ rộng đường dẫn tạo điều kiện thuận lợi cho việc sử dụng các gói chip tiên tiến, làm cho các PCB này trở nên lý tưởng cho các bộ lắp ráp điện tử tinh vi.

Một trong những thuộc tính hấp dẫn nhất của PCB đế IC là khả năng chịu được môi trường khắc nghiệt, với nhiệt độ hoạt động tối đa là 150°C. Đặc tính này là không thể thiếu đối với các thiết bị điện tử phải chịu điều kiện nhiệt độ cao hoặc tạo ra lượng nhiệt đáng kể trong quá trình hoạt động, chẳng hạn như bộ khuếch đại công suất và bộ điều khiển động cơ ô tô. Các PCB nền tảng bộ xử lý được làm bằng vật liệu đế bền này có thể được triển khai một cách đáng tin cậy trong các môi trường công nghiệp khắc nghiệt mà không ảnh hưởng đến hiệu suất hoặc tuổi thọ.

Lớp hoàn thiện bề mặt của các PCB đế IC này là ENIG (Niken hóa ngâm vàng), mang lại nhiều lợi ích. ENIG cung cấp độ phẳng bề mặt tuyệt vời cho các thành phần có khoảng cách nhỏ và bề mặt chắc chắn cho các quy trình hàn lặp đi lặp lại mà không bị suy giảm. Lớp hoàn thiện này đặc biệt phù hợp cho các ứng dụng có độ tin cậy cao, đảm bảo kết nối ổn định và bền bỉ cho các thành phần điện tử được gắn trên PCB. Hơn nữa, các PCB này tuân thủ RoHS, có nghĩa là chúng được sản xuất mà không sử dụng các chất độc hại, phù hợp với các tiêu chuẩn môi trường và an toàn toàn cầu.

Loại đế cứng được sử dụng trong các bảng đế vi mạch này cung cấp một nền tảng ổn định và chắc chắn cho các thành phần điện tử, làm cho chúng phù hợp với nhiều ứng dụng. Từ điện tử tiêu dùng như điện thoại thông minh và máy tính xách tay đến các lĩnh vực đòi hỏi khắt khe hơn như hàng không vũ trụ và quốc phòng, các PCB này là nền tảng đáng tin cậy cho các kết nối mạch điện tử quan trọng nhất. Độ bền và độ chính xác của chúng làm cho chúng trở thành xương sống cho nhiều ứng dụng mà sự cố không được phép và hiệu suất là tối quan trọng.

Tóm lại, PCB đế IC là các thành phần linh hoạt và thiết yếu trong ngành điện tử. Chúng được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử hiện đại, cung cấp một nền tảng đáng tin cậy và mạnh mẽ cho các kết nối mạch điện tử. Cho dù là các thiết bị tiêu dùng hàng ngày hay các ứng dụng công nghiệp và quốc phòng có rủi ro cao, các bảng đế vi mạch và PCB nền tảng bộ xử lý này nổi bật như là nền tảng của sự đổi mới và độ tin cậy điện tử.

Tùy chỉnh:

PCB đế IC của chúng tôi cung cấp các Bảng đóng gói bán dẫn hiện đại được thiết kế để đáp ứng các tiêu chuẩn cao nhất về chất lượng và hiệu suất. loại đế là cứng, đảm bảo một nền tảng ổn định và bền bỉ cho các thành phần điện tử của bạn. Với độ dày chỉ 0,2mm, các bảng mạch của chúng tôi cung cấp một giải pháp nhỏ gọn và hiệu quả cho nhu cầu đóng gói bán dẫn của bạn.

Chúng tôi hiểu tầm quan trọng của độ chính xác trong thiết kế mạch điện tử, đó là lý do tại sao các bảng mạch của chúng tôi có khoảng cách đường dẫn tối thiểu là 0,1mm, cho phép kết nối mật độ cao trong Tấm nền chip máy tính tinh vi. Việc sử dụng vật liệu gốm chất lượng cao đảm bảo quản lý nhiệt và độ tin cậy tuyệt vời cho kết nối mạch điện tử của bạn.

Dịch vụ tùy chỉnh của chúng tôi cho phép bạn chỉ định kích thước chính xác của PCB đế IC của bạn, với kích thước tiêu chuẩn bắt đầu từ 10mm X 10mm. Cho dù bạn đang làm việc trên các hệ thống máy tính tiên tiến hay các thiết bị điện tử phức tạp, các bảng mạch của chúng tôi là nền tảng hoàn hảo cho các giải pháp sáng tạo của bạn.

Hỗ trợ và Dịch vụ:

PCB đế IC của chúng tôi được thiết kế với độ chính xác và độ tin cậy, để đáp ứng các tiêu chuẩn cao cần thiết cho việc hỗ trợ mạch tích hợp. Hỗ trợ kỹ thuật và dịch vụ mà chúng tôi cung cấp cho các sản phẩm này bao gồm một bộ giải pháp toàn diện để đảm bảo PCB đế IC của bạn hoạt động tối ưu.

Dịch vụ hỗ trợ kỹ thuật của chúng tôi bao gồm:

• Hỗ trợ lựa chọn sản phẩm: Các chuyên gia của chúng tôi có thể giúp bạn chọn PCB đế IC phù hợp với nhu cầu ứng dụng cụ thể của bạn.
• Hỗ trợ thiết kế: Chúng tôi cung cấp hướng dẫn về bố cục PCB, lựa chọn vật liệu và các cân nhắc thiết kế khác để tối ưu hóa hiệu suất và độ tin cậy.
• Quản lý nhiệt: Nhóm của chúng tôi có thể hỗ trợ bạn trong việc quản lý các khía cạnh nhiệt của PCB để đảm bảo độ tin cậy lâu dài.
• Phân tích tính toàn vẹn tín hiệu: Chúng tôi cung cấp phân tích tính toàn vẹn tín hiệu để đảm bảo các tín hiệu tốc độ cao được truyền đi với sự biến dạng tối thiểu và hiệu quả tối đa.
• Đảm bảo chất lượng: PCB đế IC của chúng tôi trải qua quá trình kiểm tra nghiêm ngặt và kiểm tra chất lượng để đảm bảo chúng đáp ứng các tiêu chuẩn ngành và các tiêu chuẩn chất lượng cao của chúng tôi.

Dịch vụ của chúng tôi bao gồm:

• Tạo mẫu: Chúng tôi cung cấp dịch vụ tạo mẫu nhanh để giúp bạn lặp lại và tinh chỉnh thiết kế của mình một cách nhanh chóng.
• Sản xuất: Các cơ sở sản xuất hiện đại của chúng tôi có khả năng sản xuất PCB đế IC với độ chính xác và nhất quán cao.
• Lắp ráp: Chúng tôi cung cấp dịch vụ lắp ráp đầy đủ, đảm bảo PCB của bạn sẵn sàng để tích hợp vào sản phẩm cuối cùng của bạn.
• Hỗ trợ sau bán hàng: Cam kết của chúng tôi về dịch vụ khách hàng vượt ra ngoài việc bán hàng, với hỗ trợ sau bán hàng để giải quyết mọi vấn đề hoặc câu hỏi có thể phát sinh.

Chúng tôi hiểu vai trò quan trọng mà PCB đế IC đóng trong chức năng của các thiết bị điện tử hiện đại, và đội ngũ của chúng tôi cam kết cung cấp sự hỗ trợ và dịch vụ cần thiết để duy trì hiệu suất của chúng. Để biết thêm thông tin hoặc hỗ trợ, vui lòng liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi.
