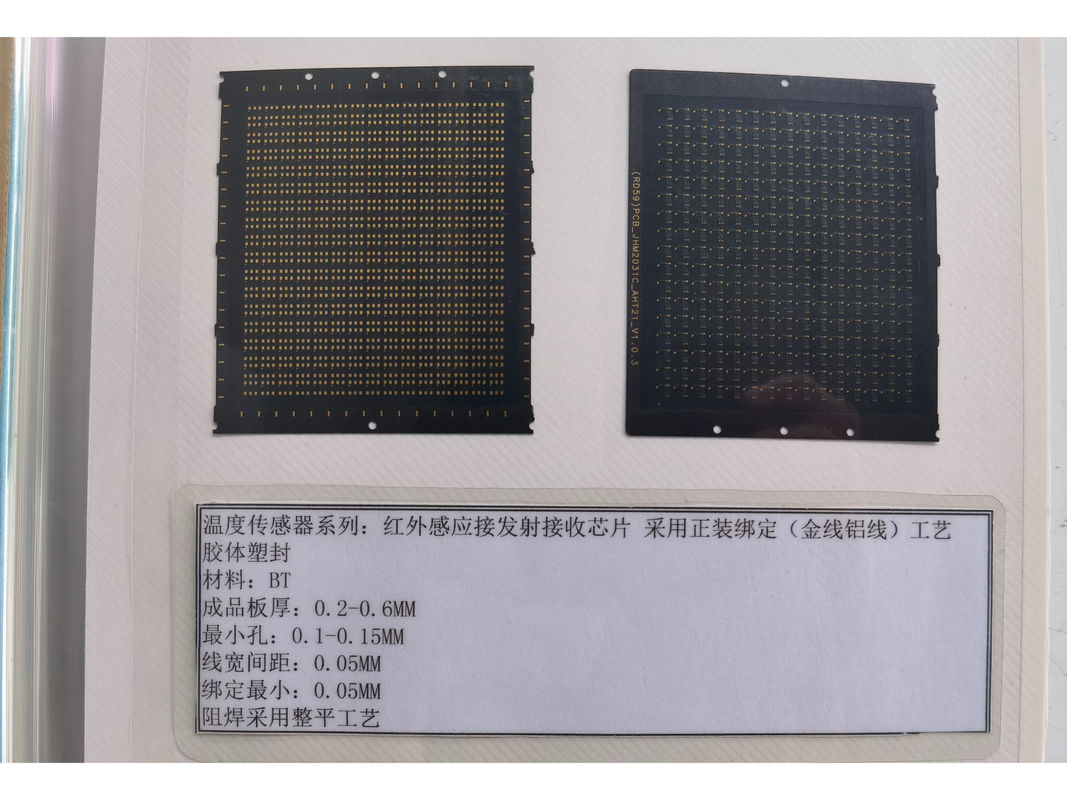

1oz Copper trọng lượng gói PCB PCB IC PCB Board Rohs phê duyệt BT board

1oz Copper trọng lượng gói PCB PCB IC PCB Board Rohs phê duyệt BT board

Rohs Package Substrate PCB

Bảng PCB Rohs IC

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Loại chất nền:
Cứng rắn
kích thước lỗ tối thiểu:
0,2mm
thời gian dẫn:
2 tuần
Phù hợp với Rohs:
Vâng.
Kích thước:
10mm x 10mm
Vật liệu:
Gốm sứ
trọng lượng đồng:
1 oz
Khoảng cách dấu vết tối thiểu:
0,1mm
Làm nổi bật:

Rohs Package Substrate PCB

,

Bảng PCB Rohs IC

Điều khoản thanh toán và vận chuyển
Mô tả sản phẩm

Ceramic IC Substrate PCBs phù hợp với ROHS 1oz Sức nặng đồng 2 tuần thời gian dẫn

Mô tả sản phẩm:

Thế giới điện tử đang phát triển liên tục, với những tiến bộ trong công nghệ đòi hỏi các thành phần không chỉ đáng tin cậy mà còn có khả năng đáp ứng các yêu cầu ngày càng tăng về tốc độ, hiệu quả,và thu nhỏTrong số các thành phần thiết yếu trong sự phát triển công nghệ này là mạch tích hợp (IC) PCB,phục vụ như xương sống cho kết nối liên kết mạch điện tử. PCB IC Substrate của chúng tôi được thiết kế đặc biệt để đáp ứng nhu cầu của điện tử hiện đại, đảm bảo rằng các thiết bị của bạn được trang bị nền tảng tốt nhất có thể cho hiệu suất và độ bền.

PCB IC Substrate của chúng tôi được chế tạo từ các vật liệu gốm chất lượng cao, nổi tiếng với cách điện và dẫn nhiệt tuyệt vời của chúng.Các chất nền gốm là vật liệu được lựa chọn cho các kết nối mạch điện tử hiệu suất cao và độ tin cậy cao, vì chúng cung cấp một nền tảng ổn định và mạnh mẽ cho các thành phần thúc đẩy các thiết bị điện tử ngày nay.Việc sử dụng gốm đảm bảo rằng PCB của chúng tôi có thể chịu được căng thẳng nhiệt và mật độ điện năng cao thường gặp trong các ứng dụng điện tử tinh vi.

Khi nói đến cấu hình của bảng mạch in cho IC, số lớp là một khía cạnh quan trọng. PCB IC Substrate của chúng tôi được thiết kế với hai lớp,cho phép kích thước nhỏ gọn trong khi vẫn cung cấp không gian rộng rãi cho các thành phần điện tử cần thiếtCấu trúc hai lớp này được tối ưu hóa cho các ứng dụng nơi không gian là ưu tiên, nhưng chức năng không thể bị ảnh hưởng.cho phép tạo ra các thiết bị điện tử phức tạp hơn mà không cần một dấu chân lớn hơn.

Trong lĩnh vực thiết kế mạch điện tử, khoảng cách giữa các dấu vết là một thông số quan trọng có thể ảnh hưởng lớn đến hiệu suất của thiết bị.PCB IC Substrate của chúng tôi có khoảng cách dấu vết tối thiểu là 0.1mm, điều này cho thấy cam kết của chúng tôi về công nghệ chính xác cao và đường nét.cho phép các mạch phức tạp hơn trong một khu vực nhỏ hơnĐiều này đặc biệt quan trọng đối với việc thu nhỏ các thiết bị điện tử, nơi mọi milimet đều quan trọng.

Loại nền đóng một vai trò quan trọng trong việc xác định ứng dụng và hiệu suất của PCB. Các nền của chúng tôi là loại cứng, cung cấp một nền tảng vững chắc và bền cho các thành phần điện tử.Các chất nền cứng được ưa thích trong nhiều ứng dụng do độ bền và tuổi thọ của chúngChúng duy trì hình dạng của chúng dưới áp lực và ít dễ bị hư hỏng trong khi xử lý, lắp ráp và vận hành.Điều này làm cho PCB IC Substrate của chúng tôi là một sự lựa chọn lý tưởng cho các thiết bị điện tử đòi hỏi một giải pháp kết nối đáng tin cậy và lâu dài.

Ngoài ra, PCB IC Substrate của chúng tôi có trọng lượng đồng tiêu chuẩn là 1 oz.do đó đóng một vai trò quan trọng trong chức năng và tuổi thọ của thiết bị. trọng lượng đồng 1oz đạt được một sự cân bằng tuyệt vời giữa tính dẫn điện, quản lý nhiệt, và tính toàn vẹn cấu trúc. Nó cung cấp đủ sức chứa hiện tại cho hầu hết các ứng dụng IC,trong khi cũng giúp phân tán nhiệt hiệu quả, đảm bảo rằng thiết bị của bạn hoạt động trong giới hạn nhiệt độ an toàn.

Tóm lại, PCB IC Substrate của chúng tôi là sự phối hợp hoàn hảo của chất lượng vật liệu, kỹ thuật chính xác và thiết kế chu đáo.Chúng đáp ứng các yêu cầu đòi hỏi của các kết nối mạch điện tử hiện đại, cung cấp một giải pháp đáng tin cậy và hiệu suất cao cho vô số ứng dụng.hoặc bất kỳ hệ thống điện tử phức tạp nào khác, bảng mạch in của chúng tôi cho ICs sẵn sàng để cung cấp chất lượng và hiệu suất bạn cần để tiếp tục đi trước trong bối cảnh điện tử cạnh tranh.



Đặc điểm:

  • Tên sản phẩm: PCB nền IC
  • Độ dày: 0,2 mm
  • Khoảng cách dấu vết tối thiểu: 0,1 mm
  • Phù hợp với Rohs: Có
  • Trọng lượng đồng: 1oz
  • Thời gian thực hiện: 2 tuần
  • Các lớp mạch vi điện tử: Kỹ thuật chính xác cho vi điện tử mật độ cao
  • Kết nối mạch điện tử: Được tối ưu hóa cho các kết nối điện đáng tin cậy
  • Microchip Substrate Boards: Được thiết kế để hỗ trợ các công nghệ microchip tiên tiến


Các thông số kỹ thuật:

Parameter Thông số kỹ thuật
Kích thước lỗ tối thiểu 0.2mm
Vật liệu Vật gốm
Màu mặt nạ hàn Xanh
Trọng lượng đồng 1 oz
Độ dày 0.2mm
Nhiệt độ hoạt động tối đa 150°C
Khoảng cách dấu vết tối thiểu 0.1mm
Xét bề mặt ENIG
Lớp 2
Thời gian dẫn đầu 2 tuần


Ứng dụng:

IC Substrate PCB là một nền tảng phức tạp được thiết kế cho bảng đóng gói bán dẫn, cung cấp hỗ trợ và kết nối thiết yếu cho các mạch vi điện tử.Các chất nền này phục vụ như là xương sống cho một loạt các kết nối mạch điện tử, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đa dạng. Với thời gian thực hiện chỉ 2 tuần, các chất nền này có thể nhanh chóng trở thành một phần không thể thiếu của dự án của bạn,phù hợp với lịch trình chặt chẽ mà không ảnh hưởng đến chất lượng.

Được sản xuất bằng loại nền cứng, các PCB này cung cấp một nền tảng vững chắc để gắn các chip và thành phần bán dẫn.Độ cứng của chất nền là rất quan trọng trong các ứng dụng mà tính toàn vẹn của các lớp mạch vi điện tử phải được duy trì dưới áp lực cơ học hoặc rung độngĐiều này làm cho PCB IC Substrate lý tưởng để sử dụng trong môi trường đáng tin cậy cao như hệ thống điều khiển hàng không vũ trụ, ô tô và công nghiệp.

Các PCB IC Substrate tuân thủ RoHS, có nghĩa là chúng được sản xuất mà không sử dụng các chất nguy hiểm bị hạn chế.Sự tuân thủ này rất cần thiết đối với các sản phẩm điện tử được bán trên các thị trường có quy định về môi trường nghiêm ngặtViệc tuân thủ RoHS cũng phản ánh cam kết về trách nhiệm môi trường và sức khỏe và an toàn của cả người tiêu dùng và công nhân công nghiệp điện tử.

Các PCB này được thiết kế để chịu được nhiệt độ hoạt động tối đa lên đến 150 ° C, đảm bảo rằng chúng có thể hoạt động hiệu quả trong môi trường nhiệt độ cao.Tính năng này đặc biệt quan trọng đối với điện tử công suất, các ứng dụng dưới nắp xe hơi và thiết bị công nghiệp nơi quản lý nhiệt là một mối quan tâm quan trọng.Khả năng chịu được nhiệt độ cao mở rộng phạm vi ứng dụng mà các chất nền này có thể được sử dụng, cung cấp cho các nhà thiết kế một giải pháp linh hoạt cho các thách thức nhiệt.

Phần kết thúc bề mặt của các PCB IC Substrate này là ENIG (Vàng ngâm niken không điện), cung cấp tính phẳng bề mặt tuyệt vời và giao diện mạnh mẽ cho các thành phần hàn.Kết thúc này cũng cung cấp một mức độ cao chống ăn mòn, đảm bảo kết nối lâu dài và đáng tin cậy cho các mạch điện tử.Kết thúc ENIG đặc biệt có lợi trong ngành công nghiệp bán dẫn, nơi độ tin cậy lâu dài của kết nối mạch điện tử là tối quan trọng.

Tóm lại, PCB IC Substrate là một lựa chọn lý tưởng cho một loạt các ứng dụng, nơi đòi hỏi độ bền, độ tin cậy và tuân thủ các tiêu chuẩn môi trường.Cho dù được sử dụng trong thiết bị điện tử tiêu dùng, hệ thống ô tô hoặc thiết bị công nghiệp, các nền tảng này cung cấp nền tảng cần thiết cho các tấm bao bì bán dẫn tiên tiến và kết nối mạch điện tử.



Tùy chỉnh:

PCB nền IC của chúng tôi cung cấp một loạt các dịch vụ tùy biến sản phẩm để đáp ứng các yêu cầu đòi hỏi của PCB nền tảng bộ xử lý, lớp mạch vi điện tử và bộ lắp ráp chip.Với độ dày chỉ 0.2mm, PCB IC Substrate chính xác cao của chúng tôi được sản xuất bằng vật liệu gốm bền, đảm bảo tuổi thọ và độ tin cậy trong môi trường nhiệt độ cao lên đến 150 ° C.Khả năng sản xuất tiên tiến của chúng tôi cho phép khoảng cách dấu vết tối thiểu 0.1mm, cho phép cấu hình mạch phức tạp và kết nối mật độ cao.hỗ trợ các thành phần vi điện tử phức tạp. Chọn PCB IC Substrate của chúng tôi cho nhu cầu tùy chỉnh của bạn trong công nghệ bộ vi xử lý và chip board.



Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho PCB nền IC được dành riêng để cung cấp hỗ trợ toàn diện để đảm bảo sản phẩm của bạn hoạt động ở hiệu suất cao nhất.Đội ngũ kỹ thuật viên và kỹ sư có kinh nghiệm của chúng tôi sẵn sàng cung cấp lời khuyên chuyên mônChúng tôi cung cấp một loạt các dịch vụ bao gồm tư vấn thiết kế, tối ưu hóa hiệu suất,và phân tích lỗi để tăng độ tin cậy và chức năng của các ứng dụng của bạn.Sự hỗ trợ của chúng tôi mở rộng để giúp bạn hiểu các thông số kỹ thuật phức tạp và tính năng của các sản phẩm của chúng tôi, đảm bảo rằng bạn có thể tận dụng đầy đủ tiềm năng của PCB IC Substrate trong các dự án của bạn.bạn nên tham khảo các kênh liên lạc chính thức được cung cấp với tài liệu sản phẩm của bạn hoặc trên trang web chính thức của chúng tôi.
