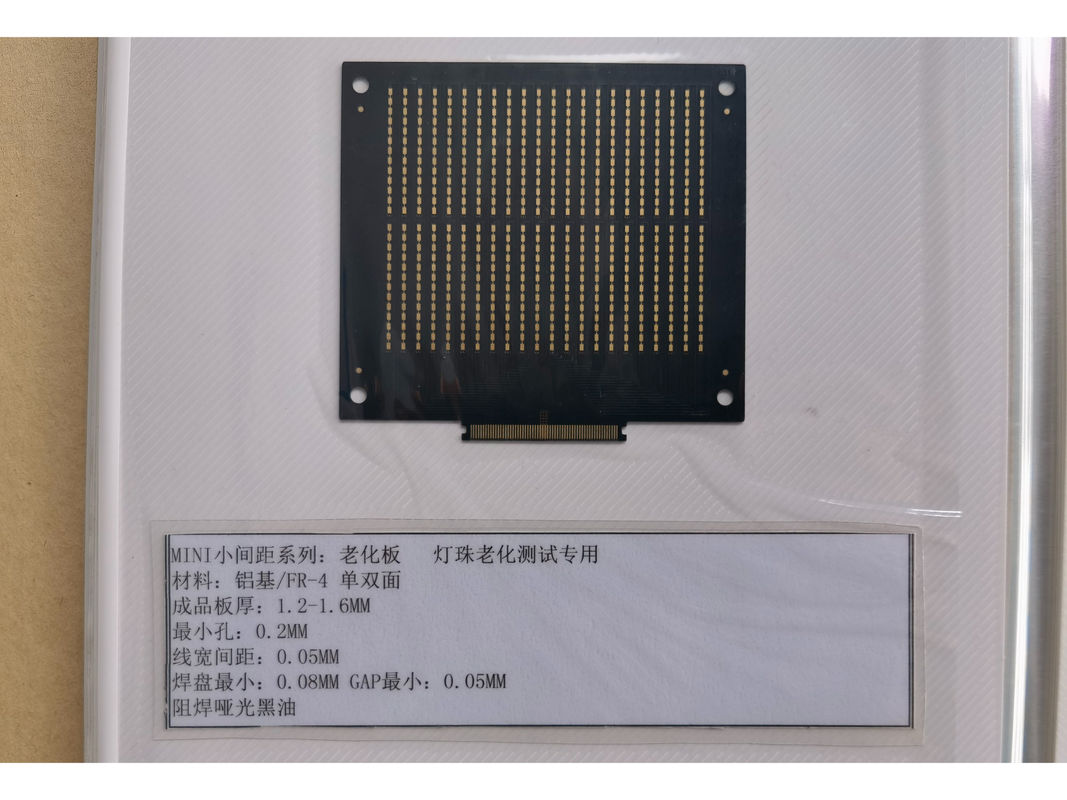

IC hiệu suất cao PCB chất nền Matte đen Solder Mask Thành phần điện tử

Mô tả sản phẩm:

Các PCB IC Substrate phục vụ như một thành phần then chốt trong lĩnh vực điện tử tinh vi, cung cấp một nền tảng vững chắc cho các nền tảng bộ xử lý và bộ chip máy tính.Các PCB nền mạch tích hợp này được thiết kế đặc biệt để đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử hiệu suất cao, đảm bảo rằng chúng cung cấp độ tin cậy và hiệu quả cần thiết cho các nhiệm vụ máy tính tiên tiến ngày nay.

Được chế tạo từ các vật liệu gốm chất lượng cao, các PCB IC Substrate cung cấp sự ổn định nhiệt và cách điện xuất sắc.được biết đến với hiệu suất tần số cao tuyệt vời và tổn thất điện đệm thấp, làm cho các PCB này lý tưởng cho các PCB nền tảng bộ xử lý đòi hỏi truyền tín hiệu tốc độ cao.Việc sử dụng gốm cũng góp phần vào độ bền và tuổi thọ của các tấm nền chip máy tính, làm cho chúng trở thành sự lựa chọn ưa thích cho các ứng dụng đòi hỏi sức mạnh cơ học vượt trội và khả năng chống sốc nhiệt.

Một trong những tính năng quan trọng nhất của các PCB nền mạch tích hợp này là khoảng cách dấu vết tối thiểu của chúng là 0,1 mm. Khoảng cách dấu vết mỏng này cho phép tạo ra các thiết kế mạch phức tạp hơn,cho phép nhiều kết nối hơn trong một khu vực nhỏ gọnSự gia tăng mật độ mạch là cần thiết cho nền tảng xử lý hiện đại PCB,phải chứa một số lượng lớn các transistor và các thành phần điện tử khác để cung cấp sức mạnh xử lý dự kiến trong các ứng dụng máy tính hiện tại và tương lai.

Với độ dày chỉ 0,2 mm, các PCB IC Substrate này mỏng đáng kể, đó là một thuộc tính quan trọng cho các thiết bị điện tử hiện đại đòi hỏi các hồ sơ mỏng mà không ảnh hưởng đến hiệu suất.Độ mỏng của các tấm nền chip máy tính này góp phần thu nhỏ các thiết bị điện tử, cung cấp cho các nhà sản xuất khả năng sản xuất các sản phẩm mượt mà, nhẹ nhưng vẫn có sức mạnh mạnh mẽ.

Được thiết kế với một cấu trúc hai lớp, các PCB này cung cấp một cách tiếp cận cân bằng về sự phức tạp và hiệu quả chi phí.các lớp này là thành thạo trong việc hỗ trợ chức năng cần thiết cho các mạch tích hợp phức tạpThiết kế hai lớp cũng thuận lợi cho sự phân tán nhiệt được cải thiện, điều này rất quan trọng để duy trì hiệu suất và sự ổn định của nền tảng bộ xử lý.

Trong một ngành công nghiệp nhịp độ nhanh, nơi thời gian ra thị trường có thể là một yếu tố quan trọng, thời gian dẫn đầu cho sản xuất các PCB nền IC này được thiết lập ở mức hiệu quả 2 tuần.Chuyển đổi nhanh chóng này đảm bảo rằng khách hàng có thể tiến hành từ thiết kế đến triển khai nhanh chóng, theo kịp với nhu cầu của thị trường điện tử cạnh tranh.vì mỗi PCB được chế tạo tỉ mỉ để đáp ứng các tiêu chuẩn cao nhất về độ chính xác và hiệu suất.

Tóm lại, các PCB IC Substrate này là hàng đầu trong thiết kế các thành phần điện tử, cung cấp sự kết hợp của vật liệu chất lượng cao, khoảng cách dấu vết tốt, hồ sơ siêu mỏng,và lớp học hiệu quả để đáp ứng nhu cầu của nền tảng bộ xử lý tiên tiến và công nghệ chip máy tínhCho dù để sử dụng trong điện tử tiêu dùng, ứng dụng công nghiệp, hoặc phần cứng máy tính tiên tiến,những PCB Integrated Circuit Substrate đứng như một minh chứng cho sự phát triển của thiết kế điện tử, cho phép các thiết bị trở nên mạnh mẽ hơn, nhỏ gọn hơn và đáng tin cậy hơn bao giờ hết.

Đặc điểm:

• Tên sản phẩm: PCB nền IC
• Xét bề mặt: ENIG (Vàng ngâm nickel không điện)
• Kích thước lỗ tối thiểu: 0,2mm
• Phù hợp với Rohs: Có
• Khoảng cách dấu vết tối thiểu: 0,1 mm
• Độ dày: 0,2 mm
• Bảng mạch hệ thống nhúng
• PCB nền mạch tích hợp
• Các tấm bao bì bán dẫn

Các thông số kỹ thuật:

Ứng dụng:

IC PCB nền, được biết đến trong ngành công nghiệp như microchip nền bảng, là một thành phần quan trọng trong việc chế tạo các thiết bị điện tử hiện đại.Các bảng này được thiết kế để hỗ trợ và kết nối mạch tích hợp (IC) hoặc chip máy tínhChúng là một phần thiết yếu của một loạt các thiết bị điện tử, cung cấp một nền tảng ổn định và đáng tin cậy cho các thành phần chip tinh tế.Các trường hợp và kịch bản ứng dụng sản phẩm cho các PCB IC Substrate này rất đa dạng, từ thiết bị điện tử tiêu dùng đến các hệ thống máy tính tiên tiến.

Trong lĩnh vực điện tử tiêu dùng, PCB IC Substrate, hoặc bảng nền chip máy tính, được triển khai rộng rãi. Chúng được ẩn trong các thiết kế đẹp của điện thoại thông minh, máy tính bảng và máy tính xách tay.Với chiều rộng dấu vết tối thiểu là 0.1mm, các PCB này có khả năng đáp ứng các yêu cầu mật độ cao cần thiết cho các thiết bị nhỏ gọn và đa chức năng.,tạo thuận lợi cho việc thu nhỏ các thành phần điện tử.

Các đặc điểm kỹ thuật trọng lượng đồng 1oz của các PCB IC Substrate cung cấp một sự cân bằng giữa độ dày và dẫn nhiệt,đảm bảo rằng PCB có thể xử lý các yêu cầu dòng điện của thiết bị trong khi cũng phân tán nhiệt hiệu quảMàu sắc mặt nạ hàn màu xanh lá cây không chỉ cung cấp một cái nhìn dễ nhận biết và tiêu chuẩn mà còn cung cấp một lớp bảo vệ cho các mạch đồng, bảo vệ chống lại oxy hóa và mạch ngắn.

Các hệ thống máy tính chuyên nghiệp và công nghiệp cũng dựa vào độ bền của các tấm microchip nền này.và thiết bị mạng đòi hỏi PCB đáng tin cậy và phù hợp với các tiêu chuẩn công nghiệp nghiêm ngặtLà phù hợp với RoHS, các PCB IC Substrate này đáp ứng các quy định môi trường cần thiết, đảm bảo rằng không có chất nguy hiểm được sử dụng trong sản xuất của chúng,mà ngày càng quan trọng đối với các công ty tập trung vào tính bền vững.

Trong các ngành công nghiệp y tế và hàng không vũ trụ, nơi độ chính xác và độ tin cậy là quan trọng nhất, chất lượng PCB IC Substrate đóng một vai trò quan trọng.Hệ thống điều khiển chuyến bay, và truyền thông vệ tinh đều được hưởng lợi từ việc sản xuất chính xác các PCB này.Các nhà sản xuất có thể nhanh chóng mua các PCB IC Substrate cần thiết để giữ lịch trình sản xuất theo đúng hướng và duy trì lợi thế cạnh tranh trên thị trường.

Tóm lại, PCB IC Substrate là không thể thiếu trong bối cảnh điện tử ngày nay.cơ sở hạ tầng máy tínhCác đặc điểm của sản phẩm, chẳng hạn như chiều rộng dấu vết tối thiểu, trọng lượng đồng, màu mặt nạ hàn, tuân thủ RoHS và thời gian dẫn hiệu quả,làm cho nó trở thành sự lựa chọn lý tưởng cho các nhà sản xuất tìm kiếm các tấm nền chip máy tính chất lượng cao cho các đổi mới điện tử thế hệ tiếp theo của họ.

Tùy chỉnh:

PCB IC Substrate của chúng tôi cung cấp các dịch vụ tùy biến hiện đại để đáp ứng nhu cầu của các bộ lắp ráp chip board tiên tiến.đảm bảo rằng ngay cả các bảng microchip nền phức tạp nhất được phục vụ choThời gian giao hàng của chúng tôi rất hiệu quả, chỉ mất 2 tuần để giao hàng.

Chất lượng là tối quan trọng trong việc sản xuất các tấm nền vi mạch của chúng tôi, đó là lý do tại sao chúng tôi cung cấp một bề mặt hoàn thiện của ENIG (Electroless Nickel Immersion Gold),cung cấp cả độ tin cậy và hiệu suất cần thiết cho các ứng dụng cao cấp của bạn. PCB IC Substrate của chúng tôi có sẵn với độ dày 0,2mm, phù hợp với nhiều tập hợp chip board.

Để hỗ trợ thêm sự phức tạp của điện tử hiện đại, chúng tôi cung cấp khoảng cách dấu vết tối thiểu là 0,1mm,cho phép kết nối mật độ cao và hiệu suất điện vượt trội trong tất cả các bảng microchip nền của chúng tôiTùy chỉnh PCB IC Substrate của bạn với chúng tôi và trải nghiệm đỉnh cao của độ chính xác và chất lượng.

Hỗ trợ và Dịch vụ:

PCB IC Substrate của chúng tôi được thiết kế để cung cấp hiệu suất và độ tin cậy cao.chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ phù hợp với nhu cầu của bạn. Hỗ trợ kỹ thuật của chúng tôi bao gồm tài liệu sản phẩm chi tiết, một phần FAQ rộng rãi và hướng dẫn khắc phục sự cố bao gồm các vấn đề phổ biến và các giải pháp của chúng.chúng tôi cung cấp quyền truy cập vào đội ngũ kỹ sư có kinh nghiệm của chúng tôi có thể hỗ trợ với các cân nhắc thiết kế, tích hợp sản phẩm và tối ưu hóa hiệu suất.

Chúng tôi cam kết cung cấp các dịch vụ liên tục trong suốt vòng đời của PCB IC Substrate của bạn.Điều này bao gồm cung cấp cập nhật về những tiến bộ mới nhất trong công nghệ và cách chúng có thể được áp dụng để cải thiện sản phẩm của bạnDịch vụ của chúng tôi cũng bao gồm các buổi đào tạo sản phẩm để đảm bảo rằng nhóm của bạn được trang bị kiến thức để sử dụng PCB IC Substrate hiệu quả.chúng tôi cung cấp dịch vụ chẩn đoán để giúp xác định và giải quyết bất kỳ vấn đề tiềm ẩn nhanh chóng, giảm thiểu thời gian ngừng hoạt động và duy trì tính liên tục của các hoạt động của bạn.

Xin lưu ý rằng hỗ trợ kỹ thuật và dịch vụ của chúng tôi có sẵn trong giờ làm việc thông thường của chúng tôi.chúng tôi khuyên bạn nên liên hệ để lên lịch một buổi hỗ trợ chuyên dụng với một trong những chuyên gia của chúng tôiChúng tôi tận tâm đảm bảo sự thành công của bạn với PCB IC Substrate của chúng tôi và ở đây để giúp bạn từng bước trên con đường.
