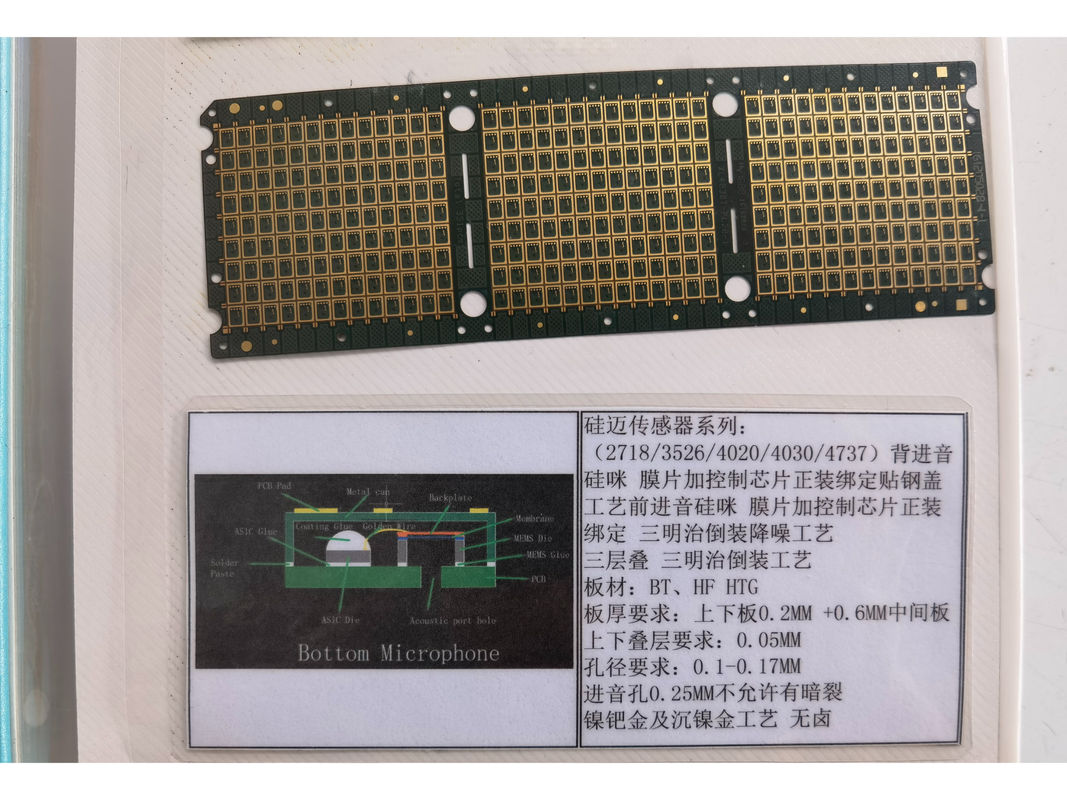

ENIG bề mặt kết thúc IC chất nền PCB IC mạch 0.2mm vật liệu cơ bản BT HF HTG

ENIG bề mặt kết thúc IC chất nền PCB IC mạch 0.2mm vật liệu cơ bản BT HF HTG

IC Circuit Board 0.2mm

ENIG bề mặt kết thúc IC PCB nền

ENIG Bảng mạch IC bề mặt

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Xét bề mặt:
ENIG
kích thước lỗ tối thiểu:
0,2mm
trọng lượng đồng:
1 oz
Chiều rộng dấu vết tối thiểu:
0,1mm
Nhiệt độ hoạt động tối đa:
150°C
Kích thước:
10mm x 10mm
Độ dày:
0,2mm
Khoảng cách dấu vết tối thiểu:
0,1mm
Làm nổi bật:

IC Circuit Board 0.2mm

,

ENIG bề mặt kết thúc IC PCB nền

,

ENIG Bảng mạch IC bề mặt

Điều khoản thanh toán và vận chuyển
Mô tả sản phẩm

ENIG bề mặt 1oz đồng IC bảng mạch 0.2mm 150.C Max Temp

Mô tả sản phẩm:

PCB nền mạch tích hợp là hàng đầu trong đổi mới công nghệ, cung cấp nền tảng mạnh mẽ để lắp đặt và kết nối các thành phần điện tử khác nhau.Là xương sống của điện tử hiện đại, các PCB này là trung tâm cho hoạt động của vô số thiết bị, phục vụ như một liên kết quan trọng giữa thế giới phức tạp của mạch tích hợp và chức năng mà chúng cung cấp.PCB IC Substrate của chúng tôi được thiết kế với kỹ thuật chính xác, đáp ứng nhu cầu hiệu suất cao của các ứng dụng điện tử phức tạp ngày nay.

Được xây dựng từ các vật liệu gốm chất lượng cao, tấm nền chip máy tính của chúng tôi cung cấp độ bền đặc biệt và ổn định nhiệt.đảm bảo rằng PCB IC Substrate hoạt động hiệu quả ngay cả dưới áp lực nhiệt đáng kểĐiều này làm cho nó trở thành sự lựa chọn ưa thích cho các ứng dụng đòi hỏi cả khả năng dẫn nhiệt cao và cách ly điện. Việc sử dụng vật liệu gốm cũng góp phần cho tuổi thọ tổng thể của PCB.,vì nó chống lại sự suy thoái theo thời gian và duy trì tính toàn vẹn cấu trúc ngay cả trong môi trường khó khăn.

PCB IC Substrate của chúng tôi tự hào có trọng lượng đồng tiêu chuẩn là 1 oz, điều này rất quan trọng để đảm bảo khả năng chịu điện đầy đủ và giảm tổn thất kháng điện.Các dấu vết đồng được sắp xếp tỉ mỉ để cung cấp một con đường đáng tin cậy cho các tín hiệu điện, và trọng lượng đồng 1oz đạt được sự cân bằng tối ưu giữa hiệu suất điện và độ bền vật lý.Lớp đồng này là rất cần thiết cho việc phân phối năng lượng và tín hiệu trong suốt các kết nối mạch điện tử, góp phần vào hiệu quả và hiệu quả tổng thể của sản phẩm cuối cùng.

Độ chính xác của quy trình sản xuất của chúng tôi được minh họa thêm bởi kích thước lỗ tối thiểu 0,2mm.Những lỗ nhỏ này được khoan với độ chính xác cực kỳ để chứa các dây dẫn mỏng của các thành phần điện tử hiện đạiKích thước lỗ nhỏ làm tăng mật độ của bảng, cho phép tạo ra các mạch phức tạp hơn trong không gian nhỏ gọn.Khả năng này là một minh chứng cho công nghệ tiên tiến và sự chú ý tỉ mỉ đến chi tiết đi vào sản xuất của mỗi PCB IC nền chúng tôi cung cấp.

Với kích thước nhỏ gọn là 10mm X 10mm, PCB IC Substrate của chúng tôi được thiết kế cho các ứng dụng nơi không gian là ưu đãi.Dấu chân nhỏ này cho phép họ được triển khai trong môi trường không gian hạn chế nhất, mà không ảnh hưởng đến hiệu suất hoặc độ tin cậy. Kích thước nhỏ của PCB làm cho chúng đặc biệt phù hợp để sử dụng trong các thiết bị di động, thiết bị đeo,và các ứng dụng khác, trong đó hiệu quả và thu nhỏ là những cân nhắc quan trọng.

Hơn nữa, nhiệt độ hoạt động tối đa là 150 ° C đảm bảo rằng các sản phẩm của chúng tôi có thể chịu được sự khắc nghiệt của môi trường nhiệt độ cao.Tính năng này là rất quan trọng để duy trì hiệu suất và độ tin cậy của PCB nền mạch tích hợp trong điều kiện mà sẽ thỏa hiệp các vật liệu ít hơnKhả năng hoạt động hiệu quả lên đến 150 °C mở ra một loạt các khả năng để triển khai trong công nghiệp, ô tô và các ứng dụng nhiệt độ cao khác, nơi độ tin cậy là tối quan trọng.

Tóm lại, PCB PCB mạch tích hợp của chúng tôi đại diện cho đỉnh cao của công nghệ PCB hiện tại, cung cấp độ tin cậy, hiệu quả và hiệu suất vượt trội.Sự kết hợp của một cơ sở gốm mạnh mẽ, trọng lượng đồng tối ưu, kích thước lỗ chính xác, kích thước nhỏ gọn,và độ bền nhiệt độ cao làm cho các tấm nền chip máy tính của chúng tôi một thành phần không thể thiếu cho bất kỳ ứng dụng điện tử đòi hỏiCho dù bạn đang thiết kế thế hệ tiếp theo của điện tử tiêu dùng hoặc giải pháp kỹ thuật cho các hệ thống công nghiệp,kết nối mạch điện tử của chúng tôi cung cấp nền tảng vững chắc cần thiết để thành công trong một thế giới ngày càng điện tử.



Đặc điểm:

  • Tên sản phẩm:IC PCB nền
  • Loại chất nền:Khẳng
  • Kích thước lỗ tối thiểu:0.2mm
  • Lớp:2
  • Kích thước:10mm x 10mm
  • Màu mặt nạ hàn:Xanh
  • Từ khóa:Bảng mạch hệ thống nhúng
  • Từ khóa:Các tấm bao bì bán dẫn
  • Từ khóa:Bảng mạch in cho IC


Các thông số kỹ thuật:

Parameter Thông số kỹ thuật
Màu mặt nạ hàn Xanh
Phù hợp với Rohs Vâng.
Vật liệu Vật gốm
Xét bề mặt ENIG
Thời gian dẫn đầu 2 tuần
Loại chất nền Khẳng
Kích thước 10mm x 10mm
Khoảng cách dấu vết tối thiểu 0.1mm
Chiều rộng dấu vết tối thiểu 0.1mm
Lớp 2


Ứng dụng:

IC Substrate PCB (Bảng mạch in) là một thành phần quan trọng trong lĩnh vực vi điện tử,hoạt động như một nền tảng ổn định và đáng tin cậy cho việc gắn và kết nối giữa các thành phần điện tử khác nhauCác nền IC phục vụ như là xương sống cho các lớp mạch vi điện tử, cung cấp cấu trúc vật lý thiết yếu mà các mạch điện tử được xây dựng.Với sự xuất hiện của các thiết bị điện tử tinh vi, nhu cầu về chất lượng cao nền với các thông số kỹ thuật chính xác đã trở nên quan trọng. PCB IC nền của chúng tôi, được làm từ vật liệu gốm cao cấp,được thiết kế để đáp ứng các yêu cầu nghiêm ngặt này.

Vật liệu gốm được sử dụng trong IC Substrate của chúng tôi cung cấp sự ổn định nhiệt và cách điện đặc biệt, rất quan trọng để duy trì tính toàn vẹn của các lớp mạch vi điện tử.Điều này làm cho chúng lý tưởng cho các ứng dụng mật độ cao và tần số cao, nơi quản lý nhiệt và hiệu suất điện là rất quan trọngBản chất mạnh mẽ của các nền gốm này cũng đảm bảo độ tin cậy cao và tuổi thọ lâu dài của các kết nối mạch điện tử, làm giảm đáng kể nguy cơ hỏng mạch.

PCB IC Substrate của chúng tôi đi kèm với một bề mặt hoàn thiện ENIG tinh vi (Vàng ngâm niken không điện), đảm bảo khả năng hàn tuyệt vời và khả năng chống ăn mòn.Kết thúc bề mặt này là rất cần thiết để duy trì kết nối mạnh mẽ và đáng tin cậy giữa nền tảng bộ xử lý PCB và các thành phần họ hỗ trợHơn nữa, kết thúc ENIG cung cấp một bề mặt phẳng, đặc biệt có lợi cho việc lắp đặt BGA (Ball Grid Array) và các thiết bị nhịp độ mỏng khác nơi độ chính xác là rất quan trọng.

Kích thước nhỏ gọn của 10mm X 10mm làm cho các PCB IC Substrate này phù hợp với một loạt các ứng dụng, nơi không gian là ưu đãi.Các chất nền này có thể được tích hợp liền mạch vào các thiết bị điện tử khác nhau, từ điện thoại thông minh và máy tính bảng đến các thiết bị y tế và các thành phần hàng không vũ trụ.cho phép các mạch phức tạp hơn được lắp đặt trong không gian nhỏ hơn.

Độ chính xác là chìa khóa trong việc sản xuất PCB IC Substrate của chúng tôi.thiết yếu cho các thiết bị điện tử thu nhỏ ngày nayTrong khi đó, khoảng cách dấu vết tối thiểu là 0,1 mm cho phép tạo ra các kết nối mạch điện tử mật độ cao mà không có nguy cơ mạch ngắn.Khoảng cách chính xác này rất quan trọng để duy trì sự toàn vẹn của tín hiệu, đặc biệt là trong PCB nền tảng bộ xử lý, nơi tốc độ truyền dữ liệu cao.

PCB IC Substrate của chúng tôi là nền tảng trong việc xây dựng các bộ điện tử mạnh mẽ, hiệu suất cao.Chúng đặc biệt phù hợp với các ứng dụng công nghệ tiên tiến như máy tính tốc độ caoBằng cách cung cấp một nền tảng đáng tin cậy cho kết nối mạch điện tử,Các chất nền này đóng một vai trò quan trọng trong sự tiến bộ của các thiết bị và hệ thống điện tử tiên tiến ngày nay.



Tùy chỉnh:

PCB IC Substrate của chúng tôi được thiết kế để đáp ứng các nhu cầu chính xác của các kết nối mạch điện tử của bạn.các bảng mạch in này cho IC kết hợp 2 lớp mạch vi điện tử, đảm bảo hiệu suất nhỏ gọn nhưng mạnh mẽ. sản phẩm của chúng tôi là RoHS phù hợp, tuân thủ các tiêu chuẩn môi trường cao nhất cho sự yên tâm của bạn. mong đợi giao hàng nhanh chóng,với thời gian chỉ 2 tuần, và phụ thuộc vào chất lượng đi kèm với một trọng lượng đồng 1oz cho độ dẫn độ đáng tin cậy. tùy chỉnh PCB IC nền của bạn với chúng tôi cho hiệu suất điện tử vượt trội.



Hỗ trợ và Dịch vụ:

PCB IC Substrate của chúng tôi đi kèm với hỗ trợ kỹ thuật toàn diện và dịch vụ được thiết kế để đảm bảo hiệu suất và độ tin cậy cao nhất.Đội ngũ kỹ sư có kinh nghiệm của chúng tôi có sẵn để hỗ trợ với thông số kỹ thuật sản phẩmChúng tôi cung cấp tài liệu kỹ thuật chi tiết, bao gồm các trang dữ liệu sản phẩm, tính chất vật liệu và hướng dẫn thiết kế,để hỗ trợ quá trình phát triển của bạn.

Ngoài tư vấn kỹ thuật, chúng tôi cung cấp một loạt các dịch vụ để tạo thuận lợi cho việc thực hiện trơn tru của chúng tôi IC PCB nền vào dự án của bạn.phân tích nhiệt, phân tích tính toàn vẹn tín hiệu và phân tích tính toàn vẹn điện để đảm bảo sản phẩm của bạn đáp ứng tất cả các yêu cầu cần thiết cho chức năng tối ưu.Chúng tôi cũng cung cấp các dịch vụ thử nghiệm và xác nhận nguyên mẫu để xác định và giải quyết bất kỳ vấn đề tiềm ẩn nào trước khi sản xuất toàn diện.

cam kết của chúng tôi về chất lượng có nghĩa là chúng tôi đứng đằng sau PCB IC Substrate của chúng tôi với hỗ trợ sau bán hàng mạnh mẽ.Nhóm hỗ trợ kỹ thuật của chúng tôi sẵn sàng cung cấp các giải pháp nhanh chóng và hiệu quảChúng tôi tận tâm đảm bảo sự thành công của các dự án của bạn và hiệu suất lâu dài của các sản phẩm của chúng tôi.
