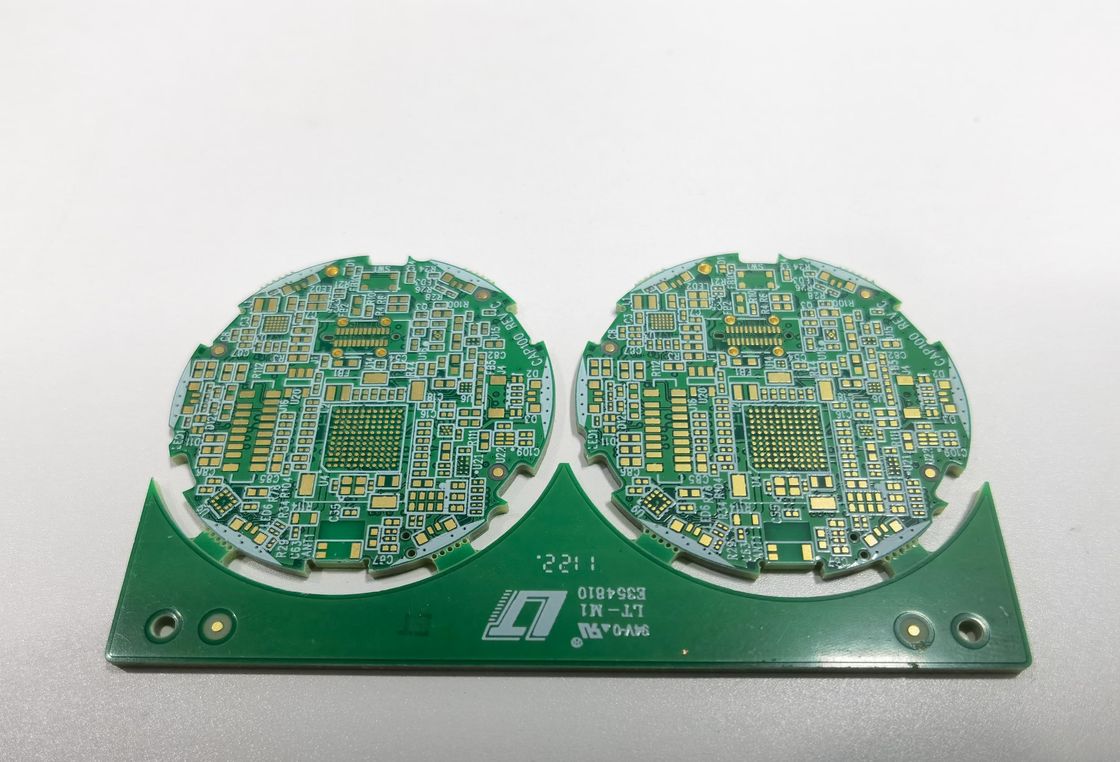

Hiệu suất cao Fr4 It180 đèn ổ cắm HDI PCB Board 0.4mm-3.2Mm

Mô tả sản phẩm:

High-Density Interconnect (HDI) PCB Board là đỉnh cao của công nghệ bảng mạch in hiện đại (PCB) phục vụ nhu cầu ngày càng tăng về nhỏ gọn hơn,Thiết bị điện tử hiệu suất cao. HDI PCB được tìm kiếm vì khả năng hỗ trợ các tính năng tiên tiến trong các yếu tố hình thức nhỏ hơn, làm cho chúng lý tưởng cho vô số ứng dụng tốc độ cao và tần số cao,bao gồm cả vai trò then chốt mà họ đóng trong HD SDI ConvertersVới sự tích hợp các tính năng tốt và hiệu suất điện tăng cường, HDI PCB chắc chắn là xương sống của thiết kế và sản xuất PCB tốc độ cao.

Một trong những tính năng nổi bật của tấm PCB HDI này là kích thước lỗ nhỏ mà nó có thể chứa.bảng này cho phép chính xác và phút vias, rất cần thiết cho các kết nối đa lớp trong PCB phức tạp. Chi tiết kích thước lỗ tối thiểu cho sản phẩm này là 0,15mm, nhỏ hơn đáng kể so với PCB thông thường,cho phép mật độ kết nối cao hơn và thiết kế bảng tổng thể nhỏ gọn hơnTính năng này rất quan trọng đối với các ứng dụng như Chuyển đổi HD SDI đòi hỏi sự tập trung mật độ của các kết nối để truyền tín hiệu độ nét cao.

Ngoài khả năng kích thước lỗ ấn tượng, HDI PCB Board này tự hào có một Min Trace của 3/3Mil.có thể đạt được trên bảngKhả năng có những dấu vết hẹp như vậy là rất quan trọng để tạo ra các mạch mật độ cao cần thiết cho các ứng dụng PCB tốc độ cao, nơi không gian là ưu tiên và tính toàn vẹn tín hiệu là tối quan trọng.Mức độ chính xác này hỗ trợ việc tích hợp nhiều mạch trong một khu vực nhất định, do đó cho phép các chức năng điện tử phức tạp trong một dấu chân nhỏ hơn.

Kiểm soát trở ngại là một thuộc tính quan trọng khác của bảng PCB HDI, đảm bảo rằng bảng đáp ứng các yêu cầu hiệu suất điện chính xác cần thiết cho hoạt động đáng tin cậy.Kiểm soát trở ngại là một khía cạnh thiết yếu của thiết kế mạch tốc độ cao, vì nó giúp duy trì tính toàn vẹn của tín hiệu, giảm phản xạ tín hiệu và crossstalk và đảm bảo hiệu suất nhất quán của PCB.Điều này đặc biệt quan trọng trong bối cảnh HD SDI Converters, nơi độ trung thực của tín hiệu video độ nét cao là rất quan trọng. tính năng kiểm soát trở ngại của HDI PCB Board đảm bảo rằng thiết bị sẽ hoạt động theo tiêu chuẩn cao nhất,ngay cả trong điều kiện khắc nghiệt.

Đối với các ứng dụng chuyên biệt, bảng PCB HDI này có thể đáp ứng các yêu cầu độc đáo, chẳng hạn như cấu hình Half Hole và 0.25mm Ball Grid Array (BGA).Tính năng Half Hole cho phép lớp phủ cạnh trên các lỗ, được sử dụng để tạo kết nối giữa cạnh bảng và các thành phần.Khả năng này đặc biệt hữu ích cho các đầu nối đòi hỏi một kết nối vật lý và điện mạnh mẽ với bảngKhả năng độ cao 0,25mm BGA phản ánh khả năng tương thích của bảng với các thành phần cực kỳ mỏng,đang trở nên phổ biến hơn khi các thiết bị tiếp tục thu hẹp kích thước trong khi tăng chức năng. The precision with which this HDI PCB Board can handle such specialized requests makes it an ideal choice for cutting-edge electronic applications that demand the highest levels of accuracy and performance.

Nhìn chung, HDI PCB Board là một giải pháp công nghệ tiên tiến được thiết kế cho các ứng dụng đòi hỏi đặc tính PCB mật độ cao, độ chính xác cao và tốc độ cao.bao gồm cả 0.1mm kích thước lỗ khoan laser, 3/3Mil Min Trace, và kiểm soát trở ngại nghiêm ngặt, kết hợp với khả năng đáp ứng các yêu cầu đặc biệt như Half Hole và 0.25mm BGA,làm cho sản phẩm này là một sự lựa chọn tuyệt vời cho các hệ thống điện tử phức tạp, đặc biệt là những người được sử dụng trong công nghệ chuyển đổi HD SDI.các nhà thiết kế và kỹ sư được trang bị để đẩy ranh giới của những gì có thể trong thiết bị điện tử thu nhỏ trong khi duy trì hiệu suất và độ tin cậy đặc biệt.

Đặc điểm:

• Tên sản phẩm:HDI PCB Board
• PCB mật độ cao:Vâng, được thiết kế đặc biệt cho các ứng dụng điện tử tiên tiến
• HDI bảng mạch in:Kết hợp các công nghệ mới nhất trong sản xuất HDI
• Yêu cầu đặc biệt:Khả năng tích hợp Socket đèn
• Kiểm soát trở ngại:Có, đảm bảo tính toàn vẹn tín hiệu cho các thiết kế tốc độ cao
• Số lớp:Phạm vi linh hoạt từ 4-20 Lớp để phù hợp với các thiết kế phức tạp khác nhau
• Bảng mô hình mật độ cao:Được thiết kế để đặt các thành phần mật độ cao
• Yêu cầu đặc biệt:Công nghệ Half Hole, và 0.25mm BGA cho các thành phần pitch mịn
• Kiểm tra:100% kiểm tra E-Testing và X-RAY để đảm bảo độ tin cậy của sản phẩm

Các thông số kỹ thuật:

Ứng dụng:

High Density Interconnect (HDI) Printed Circuit Board (PCB), được chế tạo bằng nguyên liệu FR4 IT180 cao cấp,là một lựa chọn đặc biệt cho vô số các ứng dụng đòi hỏi một PCB mật độ cao với các tính năng tiên tiến như Half Hole và 0.25mm Ball Grid Array (BGA). HDI PCB Board của chúng tôi, từ 4 đến 20 lớp, có thể tự tin hỗ trợ một loạt các mạch tốc độ cao và phức tạp cao do tỷ lệ khung hình ấn tượng của nó là 10:1 và độ dày bảng trải dài từ 0,2mm đến 6,00mm (8mil-126mil). Điều này làm cho HDI PCB Board trở thành một chất nền lý tưởng cho các bảng mô hình mật độ cao và các ứng dụng PCB tốc độ cao.

Các ứng dụng cho bảng PCB HDI rất đa dạng và trải rộng trên các ngành công nghiệp công nghệ cao khác nhau.và máy tính xách tay nơi không gian là ở mức caoCông nghệ HDI cho phép nhiều chức năng hơn mỗi đơn vị diện tích,làm cho bảng PCB mật độ cao phù hợp với các thiết bị nhỏ gọn đòi hỏi số lượng đầu nối và công tắc lớn.

Trong lĩnh vực viễn thông, HDI PCB là một phần không thể thiếu của cơ sở hạ tầng cho phép truyền dữ liệu tốc độ cao.và hệ thống chuyển tiếp tín hiệu được hưởng lợi đáng kể từ việc sử dụng High Density Model Boards, đảm bảo rằng các thiết bị truyền thông hoạt động đáng tin cậy và với tốc độ cần thiết theo yêu cầu của công nghệ hiện đại.

Ngành y tế cũng dựa vào HDI PCB Boards cho khả năng tốc độ cao và mật độ cao của chúng.yêu cầu PCB mật độ cao chính xác và đáng tin cậy để tạo ra kết quả chẩn đoán chính xácTương tự, các thiết bị y tế di động được hưởng lợi từ sự thu nhỏ mà PCB HDI cung cấp, cho phép thiết kế di động và thân thiện hơn.

Trong lĩnh vực ô tô, nơi tích hợp các hệ thống điện tử tiếp tục tiến bộ, HDI PCB Boards được sử dụng trong các hệ thống quan trọng đối với an toàn, chẳng hạn như bộ điều khiển túi khí và hệ thống ABS.Độ bền của vật liệu FR4 IT180, cùng với khả năng hỗ trợ tỷ lệ khung hình cao, làm cho nó phù hợp với môi trường khắc nghiệt và độ tin cậy cần thiết cho các ứng dụng ô tô.

Các ứng dụng hàng không vũ trụ và quốc phòng cũng sử dụng bảng PCB HDI cho truyền tín hiệu tốc độ cao và bao bì mật độ cao.và mạch rất đáng tin cậy trong tàu vũ trụ, vệ tinh và thiết bị quốc phòng làm cho bảng mô hình mật độ cao trở thành một thành phần không thể thiếu trong lĩnh vực này.

Nhìn chung, sản phẩm HDI PCB Board rất linh hoạt, phù hợp với một loạt các ứng dụng, nơi mật độ cao và tốc độ cao là rất quan trọng đối với hiệu suất và độ tin cậy của sản phẩm.Khả năng thích nghi với các yêu cầu đặc biệt và số lớp khác nhau đảm bảo nó có thể đáp ứng nhu cầu cụ thể của các thiết kế và ứng dụng điện tử đòi hỏi khắt khe nhất.

Tùy chỉnh:

của chúng taCác bảng mạch in mật độ cao (HDI)được thiết kế để đáp ứng các thông số kỹ thuật chính xác của bạn, đảm bảo rằngHDI PCBĐối với những người cần các tính năng tiên tiến, chúng tôi cung cấp dịch vụ tùy chỉnh sản phẩm cho cácHDI PCB Boardsản phẩm bao gồm các thuộc tính sau:

Yêu cầu đặc biệt:Chúng tôi có thể kết hợp công nghệ Half Hole, đó là điều cần thiết cho một số loại các thành phần gắn bề mặt và chúng tôi có thể chứa một kích thước BGA tối thiểu của 0,25mm, đảm bảo rằngBảng mô hình mật độ caocó thể đáp ứng nhu cầu của ngay cả các thiết kế nhiều thành phần nhất.

Số lớp:Dịch vụ tùy chỉnh của chúng tôi cung cấp một phạm vi đa năng của số lớp, từ 4 đến 20 lớp, cho phép định tuyến phức tạp và tăng chức năng trong thiết kế PCB HDI của bạn.

Yêu cầu đặc biệt:Đối với các ứng dụng đòi hỏi phụ kiện độc đáo như ổ cắm đèn, chúng tôi có khả năng tùy chỉnh PCB HDI của bạn để bao gồm các yêu cầu cụ thể này, đảm bảo tính tương thích và độ tin cậy.

Nguồn gốc:Chúng tôi sử dụng nguyên liệu FR4 IT180 chất lượng cao cho PCB HDI của chúng tôi, cung cấp độ bền nhiệt tuyệt vời và sức mạnh cơ học cho bảng mạch của bạn.

Kiểm soát trở ngại:Kiểm soát trở ngại là một khía cạnh quan trọng của PCB HDI, và chúng tôi đảm bảo phù hợp trở ngại chính xác để đảm bảo tính toàn vẹn tín hiệu và hiệu suất tối ưu của bảng mạch in HDI của bạn.
