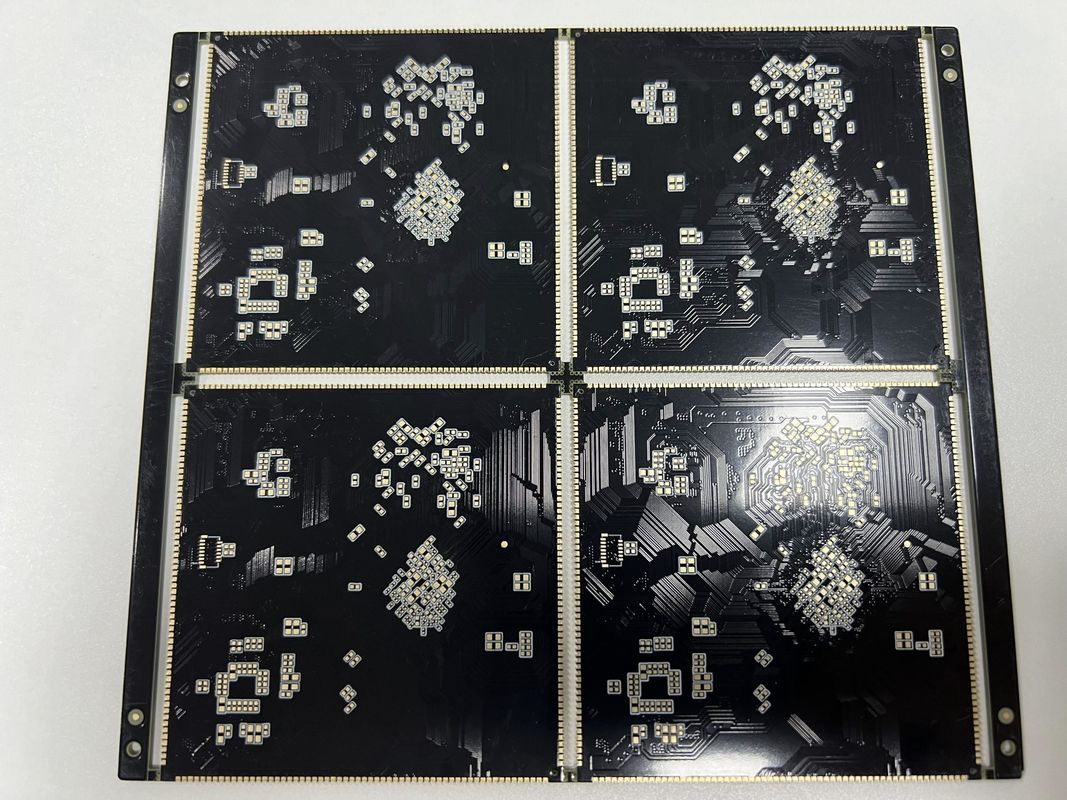

Cao mật độ HDI PCB Board With Half Hole BGA 0.25mm đèn ổ cắm 10 1 tỷ lệ chiều

Mô tả sản phẩm:

HDI PCB Board là một giải pháp tiên tiến cho các ứng dụng kết nối mật độ cao, thể hiện những tiến bộ mới nhất trong công nghệ PCB.Sản phẩm này được thiết kế để phục vụ cho các tập hợp điện tử phức tạp, đặc biệt là nơi không gian và trọng lượng là yếu tố quan trọng. HDI PCB Board là một sự phù hợp hoàn hảo cho các ngành công nghiệp đòi hỏi hiệu suất cao và độ tin cậy, chẳng hạn như hàng không vũ trụ, quân sự, y tế,và viễn thông.

Cốt lõi của khả năng của HDI PCB là số lớp ấn tượng của nó, dao động từ 4 đến 20 lớp.tạo điều kiện cho các mạch phức tạp trong một dấu chân nhỏ gọnSự kết nối phức tạp được đạt được thông qua việc sử dụng microvias và kỹ thuật sản xuất PCB tiên tiến, đảm bảo tính toàn vẹn tín hiệu và hiệu suất điện cao.

Một trong những đặc điểm đáng chú ý nhất của HDI PCB Board là kích thước lỗ tối thiểu của nó chỉ 0,15mm.Kích thước lỗ mỏng này là rất cần thiết để chứa các thành phần thu nhỏ được sử dụng trong các thiết kế mật độ caoCác đường nhỏ hơn không chỉ tiết kiệm không gian mà còn góp phần giảm tổng thể mất tín hiệu và giao tiếp chéo, điều này rất quan trọng để duy trì tính toàn vẹn của tín hiệu tốc độ cao.

Kiểm soát trở ngại là một tính năng quan trọng khác của HDI PCB Board.sự cần thiết cho truyền dữ liệu tốc độ caoKiểm soát trở ngại đảm bảo rằng bảng PCB HDI có khả năng hỗ trợ các yêu cầu hiệu suất điện nghiêm ngặt của Bộ chuyển đổi HD SDI và các ứng dụng kỹ thuật số tốc độ cao khác.Việc quản lý trở ngại cẩn thận này giảm thiểu phản xạ tín hiệu và sự chậm trễ thời gian, cung cấp hiệu suất đáng tin cậy và nhất quán.

Các yêu cầu đặc biệt không là trở ngại đối với bảng PCB HDI. Sản phẩm có thể thích nghi và có thể được tùy chỉnh để bao gồm các tính năng độc đáo như ổ cắm đèn.Khả năng thích nghi này cho phép HDI PCB Board được điều chỉnh cho các ứng dụng cụ thể, đảm bảo rằng ngay cả các yêu cầu chuyên môn nhất cũng được đáp ứng mà không ảnh hưởng đến hiệu suất hoặc chất lượng.

Khi nói đến đảm bảo chất lượng, HDI PCB Board trải qua các giao thức thử nghiệm nghiêm ngặt để đảm bảo rằng mỗi bảng đáp ứng các tiêu chuẩn cao nhất.Sản phẩm được kiểm tra bằng E-Testing và X-RAY 100% để xác định và khắc phục bất kỳ khiếm khuyết tiềm ẩn nàoCác thử nghiệm này đảm bảo độ tin cậy của các đường dẫn, các khớp hàn và tính toàn vẹn tổng thể của PCB trước khi giao hàng.Quá trình thử nghiệm tỉ mỉ này rất quan trọng đối với các ứng dụng mà thất bại không phải là một lựa chọn.

Khả năng của bảng PCB HDI làm cho nó trở thành lựa chọn lý tưởng để sử dụng trong bảng mạch in HDI đồng nghĩa với thu nhỏ, tốc độ cao và hiệu suất cao.Các tính năng tiên tiến của bảng và kiểm tra nghiêm ngặt đảm bảo rằng nó có khả năng xử lý nhu cầu của các thiết bị điện tử hiện đạiCho dù nó được sử dụng trong một bộ chuyển đổi HD SDI hoặc bất kỳ ứng dụng nào khác, nơi mật độ cao và độ tin cậy cao là tối quan trọng, bảng PCB HDI mang lại kết quả đặc biệt.

Kết luận, HDI PCB Board là một lựa chọn vượt trội cho khách hàng tìm kiếm công nghệ PCB tiên tiến.khả năng tùy chỉnh cho các yêu cầu đặc biệt như ổ cắm đèn, và các quy trình thử nghiệm đầy đủ, sản phẩm này nổi bật trên thị trường.làm cho HDI PCB Board trở thành một thành phần không thể thiếu cho bất kỳ thiết kế điện tử mật độ cao nào.

Đặc điểm:

• Tên sản phẩm: HDI PCB Board
• Độ dày: 0,4-3,2mm
• Độ dày bảng: 0.2mm-6.00mm (8mil-126mil)
• Yêu cầu đặc biệt: Cắm đèn
• Kích thước lỗ tối thiểu: 0.15mm
• Tên PCB: 4L 1 + N + 1 HDI Boards
• Sản xuất PCB HDI
• HDI PCB
• Bảng PCB tốc độ cao

Các thông số kỹ thuật:

Ứng dụng:

HDI PCB, hoặc High Density Interconnector Printed Circuit Boards, đại diện cho một bước nhảy vọt đáng kể trong công nghệ sản xuất PCB,cho phép thiết kế nhỏ gọn hơn cùng với mật độ mạch cao hơn và hiệu suất điện tăng cườngPCB HDI được đặc trưng bởi các tính năng tinh tế của chúng, bao gồm kích thước lỗ tối thiểu là 0,15mm và chiều rộng và khoảng cách dấu vết tối thiểu là 3/3Mil, cho phép chức năng nhiều hơn trong không gian nhỏ hơn.Các khả năng cho số lớp dao động từ 4 đến 20 lớpTrong lĩnh vực sản xuất PCB HDI, các thuộc tính này làm cho PCB HDI lý tưởng cho các ứng dụng điện tử tiên tiến.

Các trường hợp và kịch bản ứng dụng cho PCB HDI rất đa dạng, bao gồm một số ngành công nghiệp và công nghệ, nơi độ tin cậy, tiết kiệm không gian và cải thiện hiệu suất điện là tối quan trọng.Trong ngành viễn thông, Bảng mạch in HDI là không thể thiếu cho các thiết bị như điện thoại thông minh, máy tính bảng và thiết bị đeo, nơi nhu cầu thu nhỏ mà không ảnh hưởng đến chức năng đang ngày càng tăng.Thiết kế PCB mật độ cao cho phép nhiều thành phần được đóng gói vào một khu vực nhỏ hơn, hỗ trợ xu hướng hướng tới các thiết bị mượt mà, nhỏ gọn hơn.

Trong lĩnh vực điện tử y tế, PCB HDI được sử dụng trong các thiết bị y tế di động quy mô nhỏ và trong các thiết bị phòng thí nghiệm phức tạp đòi hỏi độ chính xác và độ tin cậy cao.Kích thước lỗ nhỏ và số lớp cao làm cho bảng HDI là giải pháp hoàn hảo cho việc thu nhỏ các thiết bị y tế như bộ tạo nhịp tim, thiết bị hình ảnh và các thiết bị chẩn đoán tiên tiến được hưởng lợi từ tính toàn vẹn tín hiệu cao của công nghệ HDI và giảm mất tín hiệu.

Các ứng dụng hàng không vũ trụ và quốc phòng cũng được hưởng lợi từ thiết kế PCB mật độ cao, nơi các hệ thống thường hoạt động trong điều kiện khắc nghiệt và không gian và trọng lượng là ưu tiên.Các bảng kết nối mật độ cao có thể được tìm thấy trong các hệ thống điện tử máy bay, truyền thông vệ tinh, và các thiết bị quân sự khác nhau, nơi hiệu suất và độ tin cậy được nâng cao của chúng rất quan trọng cho sự thành công của nhiệm vụ.

Ngoài ra, các ngành công nghiệp ô tô đang ngày càng kết hợp các PCB HDI vào thiết kế của họ.nhu cầu về các giải pháp PCB đáng tin cậy và nhỏ gọn chưa bao giờ cao hơnCông nghệ HDI hỗ trợ tích hợp các thiết bị điện tử phức tạp vào ô tô trong khi duy trì khả năng chống lại các điều kiện khắc nghiệt điển hình của môi trường ô tô.

Trong điện tử tiêu dùng, PCB HDI là xương sống của các thiết bị và thiết bị mới nhất, từ máy ảnh và máy chơi game đến các thiết bị thông minh.PCB mật độ cao cung cấp cơ sở hạ tầng cần thiết để hỗ trợ mạch phức tạp trong không gian kín.

Cuối cùng, các ngành công nghiệp máy tính và lưu trữ cũng sử dụng công nghệ HDI cho bo mạch chủ, máy chủ và thiết bị truyền thông tốc độ cao.HDI PCB cung cấp hiệu suất điện và phân tán nhiệt vượt trội, rất quan trọng đối với tốc độ xử lý cao và độ tin cậy cần thiết trong các lĩnh vực này.

Tóm lại, các trường hợp và kịch bản ứng dụng cho sản phẩm bảng PCB HDI rất rộng và rất quan trọng đối với sự tiến bộ của điện tử hiện đại.và số lớp biến đổi, cùng với số lớp cao có thể trong thiết kế của nó, làm cho nó trở thành một thành phần cơ bản của các quy trình sản xuất PCB HDI tiên tiến trên nhiều ngành công nghiệp công nghệ cao.

Tùy chỉnh:

Sản phẩm HDI PCB Board của chúng tôi cung cấp một loạt các dịch vụ tùy chỉnh để đáp ứng nhu cầu của các ứng dụng đòi hỏi các giải pháp kết nối mật độ cao.các bảng này cung cấp độ tin cậy và hiệu suất vượt trội.

Với tỷ lệ hình ảnh ấn tượng là 10:1, bảng mạch in HDI của chúng tôi được thiết kế để phù hợp với các thiết kế phức tạp của điện tử hiện đại.đảm bảo đường dẫn tín hiệu chính xác và rõ ràng cho nhu cầu HD SDI Converter của bạn và các ứng dụng độ nét cao khác.

Chúng tôi hiểu rằng các yêu cầu đặc biệt, chẳng hạn như một ổ cắm đèn, thường là cần thiết cho các ứng dụng phù hợp.đảm bảo rằng HDI PCB Board của bạn hoàn toàn phù hợp với thông số kỹ thuật của bạn.

Độ dày của HDI PCB Boards của chúng tôi có thể được điều chỉnh trong phạm vi 0,4-3,2mm để phù hợp với thiết kế cụ thể và yêu cầu cơ học của bạn,cung cấp một giải pháp linh hoạt cho các thách thức mạch mật độ cao của bạn.

Hỗ trợ và Dịch vụ:

HDI PCB Board được thiết kế với công nghệ kết nối mật độ cao mới nhất, đảm bảo hiệu suất và độ tin cậy cao cho các ứng dụng khác nhau.Hỗ trợ kỹ thuật và dịch vụ của chúng tôi cho HDI PCB Board cam kết cung cấp cho bạn với sự hỗ trợ bạn cần để tích hợp sản phẩm này vào các dự án của bạn hiệu quả.

Hỗ trợ kỹ thuật sản phẩm:

1Tài liệu toàn diện: Chúng tôi cung cấp hướng dẫn sử dụng chi tiết và thông số kỹ thuật sản phẩm để giúp bạn hiểu khả năng và giới hạn của bảng PCB HDI.

2. Hướng dẫn khắc phục sự cố: Hướng dẫn khắc phục sự cố của chúng tôi được thiết kế để giúp bạn chẩn đoán và giải quyết các vấn đề phổ biến có thể phát sinh trong quá trình sử dụng HDI PCB Board của chúng tôi.

3. Điều tra kỹ thuật: Đối với các câu hỏi kỹ thuật phức tạp hơn, nhóm chuyên gia của chúng tôi sẵn sàng cung cấp cho bạn những hiểu biết và giải pháp phù hợp với trường hợp sử dụng cụ thể của bạn.

Dịch vụ:

1. Đánh giá thiết kế: Trước khi sản xuất, chúng tôi cung cấp dịch vụ xem xét thiết kế để đảm bảo rằng thiết kế HDI PCB Board của bạn được tối ưu hóa cho hiệu suất và khả năng sản xuất.

2. Kiểm tra nguyên mẫu: Chúng tôi có thể hỗ trợ thử nghiệm nguyên mẫu để xác minh hiệu suất của bảng PCB HDI của bạn trong điều kiện thực tế trước khi chuyển sang sản xuất đầy đủ.

3. Hỗ trợ sau bán hàng: Nhóm hỗ trợ sau bán hàng của chúng tôi ở đây để giúp bạn với bất kỳ vấn đề nào có thể phát sinh sau khi bạn nhận được HDI PCB Board của bạn,đảm bảo sự hài lòng của bạn với sản phẩm của chúng tôi.

Xin lưu ý rằng hỗ trợ kỹ thuật và dịch vụ của chúng tôi không bao gồm các dịch vụ sửa chữa vật lý.Chúng tôi cam kết cung cấp mức độ hỗ trợ khách hàng cao nhất thông qua các kênh và tài nguyên có sẵn của chúng tôi.
