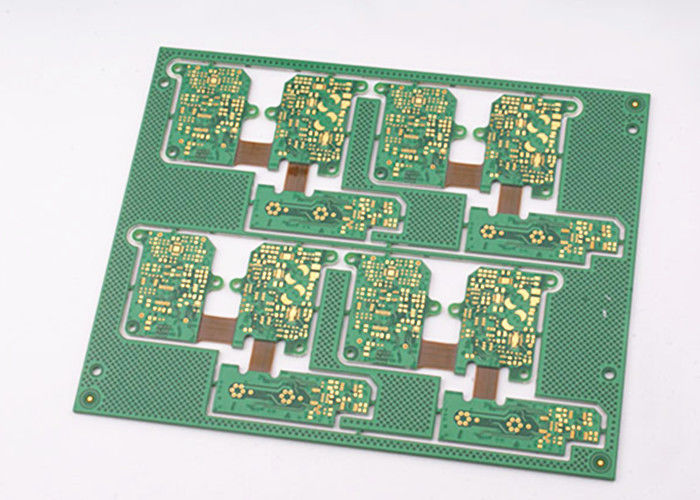

Tùy chỉnh 4 lớp PCB cứng dẻo ENIG / OSP / Nắm vàng / thiếc / xử lý bạc

Mô tả Sản phẩm:

Sản phẩm Rigid Flex PCB đại diện cho một bước tiến công nghệ vượt bậc trong lĩnh vực linh kiện điện tử, cung cấp một cấu trúc lai kết hợp những ưu điểm tốt nhất của cả công nghệ mạch cứng và mạch mềm. Giải pháp sáng tạo này được thiết kế để đáp ứng các yêu cầu khắt khe của nhiều ứng dụng điện tử cao cấp, nơi không gian, trọng lượng và độ tin cậy là những yếu tố quan trọng. Rigid Flex PCB là hiện thân của sự linh hoạt và bền bỉ, mang đến sự chuyển đổi liền mạch giữa các vùng cứng và mềm, cho phép thiết kế sản phẩm nhỏ gọn và đáng tin cậy hơn.

Vật liệu cốt lõi được sử dụng trong cấu tạo của các bảng mạch này là sự kết hợp của FR4, Polyimide và PET. FR4 là một loại laminate epoxy gia cố bằng sợi thủy tinh được chấp nhận rộng rãi, mang lại sự ổn định kích thước và độ bền cơ học tuyệt vời, phù hợp cho các phần cứng của PCB. Polyimide, nổi tiếng với tính linh hoạt và khả năng chịu nhiệt độ cao, được sử dụng trong các vùng mềm, cung cấp các đặc tính uốn cong cần thiết mà không ảnh hưởng đến hiệu suất. PET, một loại polymer nhiệt dẻo, cũng được sử dụng nhờ tính linh hoạt, độ bền và hiệu quả chi phí. Bộ ba vật liệu này đảm bảo rằng Rigid Flex PCB không chỉ chắc chắn mà còn có thể chịu được các điều kiện môi trường khắc nghiệt.

Là một Bảng mạch in có thể uốn cong, Rigid Flex PCB đảm bảo phạm vi uốn cong từ 1-8 lần. Mức độ linh hoạt này làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng yêu cầu chuyển động hoặc uốn cong lặp đi lặp lại, chẳng hạn như trong các thiết bị có thể gập lại hoặc môi trường uốn cong động. Khả năng uốn cong mà không gây hư hại cho mạch là một khía cạnh quan trọng của thiết kế, và sản phẩm này đáp ứng yêu cầu đó một cách dễ dàng, đảm bảo độ tin cậy và chức năng lâu dài.

Độ chính xác trong sản xuất Rigid Flex PCB được thể hiện qua thông số kỹ thuật sai lệch vị trí lỗ, ở mức đáng kinh ngạc ±0.05mm. Độ chính xác cao như vậy đảm bảo rằng các thành phần và vias được đặt với độ chính xác đặc biệt, dẫn đến giảm đáng kể tổn thất tín hiệu và nhiễu điện. Sự chú ý tỉ mỉ đến từng chi tiết này rất quan trọng đối với các ứng dụng tín hiệu tốc độ cao, nơi ngay cả sai lệch nhỏ nhất cũng có thể làm gián đoạn hiệu suất tổng thể.

Với kích thước 41.55*131mm, Bảng mạch in cứng mềm được thiết kế để phù hợp với nhiều cấu hình sản phẩm đa dạng. Kích thước cụ thể này cho phép sử dụng không gian tối ưu trong thiết bị, cho phép các nhà thiết kế tích hợp nhiều tính năng hơn vào các yếu tố hình thức nhỏ hơn. Kích thước nhỏ gọn kết hợp với phương pháp thiết kế lai giúp phát triển các thiết bị điện tử tinh vi, nhẹ hơn và mỏng hơn mà không làm giảm chức năng.

Loại sản phẩm cho ưu đãi này là Lắp ráp PCB, có nghĩa là Rigid Flex PCB đã sẵn sàng để tích hợp nhiều thành phần điện tử khác nhau. Khả năng kết hợp nhiều bảng cứng và mềm thành một cụm duy nhất làm giảm nhu cầu về đầu nối và cáp, từ đó giảm thiểu các điểm lỗi và tăng cường tính toàn vẹn cấu trúc tổng thể của thiết bị. Sự tích hợp này đơn giản hóa quy trình lắp ráp, giảm chi phí tổng thể và cải thiện hiệu suất của sản phẩm cuối cùng.

Tóm lại, Bảng mạch in Flex-Rigid là minh chứng cho sự khéo léo và tiến bộ trong thiết kế và sản xuất PCB. Sự kết hợp độc đáo giữa vật liệu, độ chính xác, tính linh hoạt và thiết kế nhỏ gọn làm cho nó trở thành một thành phần không thể thiếu trong các thiết bị điện tử hiện đại. Cho dù đó là cho điện tử tiêu dùng, thiết bị y tế, thiết bị quốc phòng hay ứng dụng hàng không vũ trụ, Rigid Flex PCB được thiết kế để đáp ứng các tiêu chuẩn cao nhất về hiệu suất và độ tin cậy, làm cho nó trở thành lựa chọn ưu tiên cho các nhà đổi mới và nhà sản xuất.

Đặc trưng:

• Tên sản phẩm: Rigid Flex PCB
• Hoàn thiện bề mặt: HASL LF
• Định hình đột dập: Phay, V-CUT, Vát cạnh
• Số lớp: 4 Lớp
• Sanforized: Mật độ cao cục bộ, Khoan ngược
• Lớp tối đa: 52L
• Bảng mạch cứng có thể uốn cong
• Bảng mạch in Flex-Rigid
• Bảng mạch in Rigid Flexible

Thông số kỹ thuật:

Ứng dụng:

Bảng mạch in Rigid Flex, kết hợp những ưu điểm tốt nhất của cả bảng mạch cứng và mạch mềm, đã trở thành một thành phần thiết yếu trong điện tử hiện đại. Sản phẩm được thiết kế để uốn cong từ 1-8 lần, cho phép sử dụng trong các ứng dụng mà sản phẩm phải tuân theo các hình dạng nhất định hoặc có khả năng chịu được chuyển động và uốn cong. Khả năng uốn cong này làm cho nó hoàn hảo để sử dụng trong các thiết kế sản phẩm ba chiều phức tạp.

Với số lớp tối đa lên tới 52 lớp, Rigid Flex PCB có thể chứa mật độ linh kiện dày đặc, phù hợp cho các cụm điện tử rất tinh vi. Số lớp cao này cho thấy tính linh hoạt và khả năng thích ứng của sản phẩm với nhiều ứng dụng phức tạp khác nhau. Hơn nữa, sản phẩm có sẵn trong các cấu hình từ 1 đến 28 lớp cho PCB, cung cấp phạm vi linh hoạt và độ cứng rộng theo yêu cầu của ứng dụng.

Các tùy chọn xử lý bề mặt cho Bảng mạch in Rigid Flex bao gồm ENIG, OSP, Mạ vàng, Thiếc và Bạc. Các xử lý này đảm bảo khả năng hàn đáng tin cậy, bảo vệ chống oxy hóa và giao diện mạnh mẽ để gắn linh kiện. Sự đa dạng của các phương pháp xử lý này đảm bảo rằng sản phẩm có thể được tùy chỉnh để đáp ứng các yêu cầu môi trường và hoạt động cụ thể của ứng dụng mà nó được sử dụng.

Với bán kính uốn cong từ 0.5 đến 10mm, Bảng mạch in cứng mềm có thể được thiết kế để vừa với các không gian chật hẹp và quấn quanh các cạnh hoặc góc, làm cho nó trở thành một giải pháp lý tưởng cho các thiết bị điện tử nhỏ gọn và di động. Bán kính uốn cong nhỏ cũng giúp giảm thiểu ứng suất lên các kết nối điện trong quá trình uốn cong, đảm bảo tuổi thọ lâu hơn cho ứng dụng.

Các ứng dụng cho Rigid Flex PCB rất rộng và đa dạng. Chúng thường được tìm thấy trong ngành hàng không vũ trụ, nơi sự kết hợp giữa trọng lượng nhẹ, tính linh hoạt và độ tin cậy cao là rất quan trọng. Thiết bị y tế cũng hưởng lợi từ Rigid Flex PCB nhờ khả năng tuân theo các hình dạng công thái học của công nghệ đeo được và các yêu cầu độ tin cậy nghiêm ngặt. Điện tử tiêu dùng, chẳng hạn như điện thoại thông minh và máy ảnh, sử dụng Bảng mạch in Rigid Flex để tối đa hóa không gian và tăng cường độ bền. Trong lĩnh vực ô tô, Rigid Flex PCB được sử dụng vì khả năng chịu được môi trường khắc nghiệt và rung động, làm cho chúng trở nên hoàn hảo cho các hệ thống và cảm biến trong xe.

Tóm lại, Bảng mạch in Rigid Flex là một giải pháp có khả năng thích ứng cao và bền bỉ, phù hợp với vô số ứng dụng mà không gian, tính linh hoạt và độ tin cậy là tối quan trọng. Số lớp tùy chỉnh, xử lý bề mặt và bán kính uốn cong làm cho nó trở thành một thành phần vô giá trong các lĩnh vực hàng không vũ trụ, y tế, điện tử tiêu dùng và ngành công nghiệp ô tô, trong số những ngành khác.

Tùy chỉnh:

Sản phẩm Flex Rigid PCB của chúng tôi cung cấp một loạt các dịch vụ tùy chỉnh để đáp ứng các yêu cầu thiết kế cụ thể của bạn. Chúng tôi cung cấp các vật liệu chất lượng cao như FR4, Polyimide và PET, đảm bảo rằng Bảng mạch in Rigid Flexible của bạn vừa bền bỉ vừa đáng tin cậy. Với tùy chọn cho cấu trúc 4 Lớp, chúng tôi đáp ứng các thiết kế mạch phức tạp mà không ảnh hưởng đến tính linh hoạt hoặc độ cứng.

Là nhà cung cấp dịch vụ Lắp ráp PCB hàng đầu, chúng tôi hiểu tầm quan trọng của độ chính xác. Do đó, các dịch vụ tùy chỉnh của chúng tôi bao gồm dung sai Sai lệch vị trí lỗ nghiêm ngặt là ±0.05mm, đảm bảo các tiêu chuẩn chính xác cho các dự án Bảng mạch in Flex-Bendable của bạn. Các quy trình sản xuất tiên tiến của chúng tôi đảm bảo mỗi PCB được chế tạo với sự chú ý tỉ mỉ đến từng chi tiết.

Để nâng cao hiệu suất và tuổi thọ của Flex Rigid PCB, việc hoàn thiện bề mặt của chúng tôi bao gồm HASL LF (Mạ thiếc nóng chảy không chì), cung cấp khả năng hàn vượt trội và chống ăn mòn, làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng có ý thức về môi trường yêu cầu Bảng mạch in Rigid Flexible.

Hỗ trợ và Dịch vụ:

Các sản phẩm Rigid Flex PCB của chúng tôi được hỗ trợ bởi gói hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo mức hiệu suất và độ tin cậy cao nhất. Đội ngũ chuyên gia của chúng tôi tận tâm cung cấp cho bạn các dịch vụ sau:

Tư vấn trước bán hàng: Nhân viên am hiểu của chúng tôi sẵn sàng giúp bạn chọn giải pháp Rigid Flex PCB phù hợp với nhu cầu ứng dụng cụ thể của bạn. Chúng tôi cung cấp lời khuyên về thiết kế, lựa chọn vật liệu và tối ưu hóa chi phí để đảm bảo bạn nhận được giá trị cao nhất từ sản phẩm của chúng tôi.

Hỗ trợ thiết kế: Chúng tôi cung cấp dịch vụ hỗ trợ thiết kế để giúp bạn tạo ra Rigid Flex PCB đáp ứng các yêu cầu kỹ thuật của bạn. Đội ngũ của chúng tôi có thể cung cấp hướng dẫn về bố cục, xếp chồng, kiểm soát trở kháng và hơn thế nữa để giúp bạn tối ưu hóa thiết kế của mình cho sản xuất.

Tạo mẫu: Để giúp bạn xác thực thiết kế của mình trước khi sản xuất quy mô lớn, chúng tôi cung cấp dịch vụ tạo mẫu nhanh. Điều này cho phép bạn kiểm tra chức năng và độ tin cậy của thiết kế Rigid Flex PCB của mình, đảm bảo mọi vấn đề tiềm ẩn đều được giải quyết sớm trong quá trình phát triển.

Hỗ trợ sản xuất: Các cơ sở sản xuất hiện đại của chúng tôi được trang bị để sản xuất Rigid Flex PCB chất lượng cao với độ chính xác và hiệu quả. Chúng tôi hỗ trợ bạn trong toàn bộ quy trình sản xuất, từ mua sắm vật liệu đến lắp ráp cuối cùng.

Đảm bảo chất lượng: Chúng tôi cam kết cung cấp các sản phẩm đáp ứng các tiêu chuẩn chất lượng cao nhất. Quy trình đảm bảo chất lượng nghiêm ngặt của chúng tôi bao gồm kiểm tra và thử nghiệm để đảm bảo mỗi Rigid Flex PCB tuân thủ các thông số kỹ thuật của bạn và các tiêu chuẩn ngành.

Tài liệu kỹ thuật: Chúng tôi cung cấp tài liệu kỹ thuật toàn diện cho các sản phẩm Rigid Flex PCB của chúng tôi, bao gồm thông số kỹ thuật chi tiết, hướng dẫn sử dụng và hướng dẫn bảo trì để hỗ trợ bạn trong việc xử lý và sử dụng đúng sản phẩm của chúng tôi.

Hỗ trợ sau bán hàng: Mối quan hệ của chúng tôi với khách hàng không kết thúc bằng việc bán hàng. Chúng tôi cung cấp hỗ trợ sau bán hàng để giải quyết mọi mối quan tâm hoặc vấn đề có thể phát sinh trong quá trình sử dụng Rigid Flex PCB của chúng tôi. Đội ngũ hỗ trợ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ để đảm bảo sự hài lòng liên tục của bạn.

Đào tạo: Để đảm bảo bạn có thể tận dụng tối đa khả năng của Rigid Flex PCB, chúng tôi cung cấp các buổi đào tạo bao gồm nhiều khía cạnh khác nhau, bao gồm lắp đặt, vận hành và bảo trì.

Chúng tôi cam kết cung cấp cho bạn sự hỗ trợ và dịch vụ bạn cần để thành công với các sản phẩm Rigid Flex PCB của chúng tôi. Đội ngũ của chúng tôi luôn sẵn sàng hỗ trợ bạn ở mọi bước, từ yêu cầu ban đầu đến hỗ trợ sau mua hàng.
