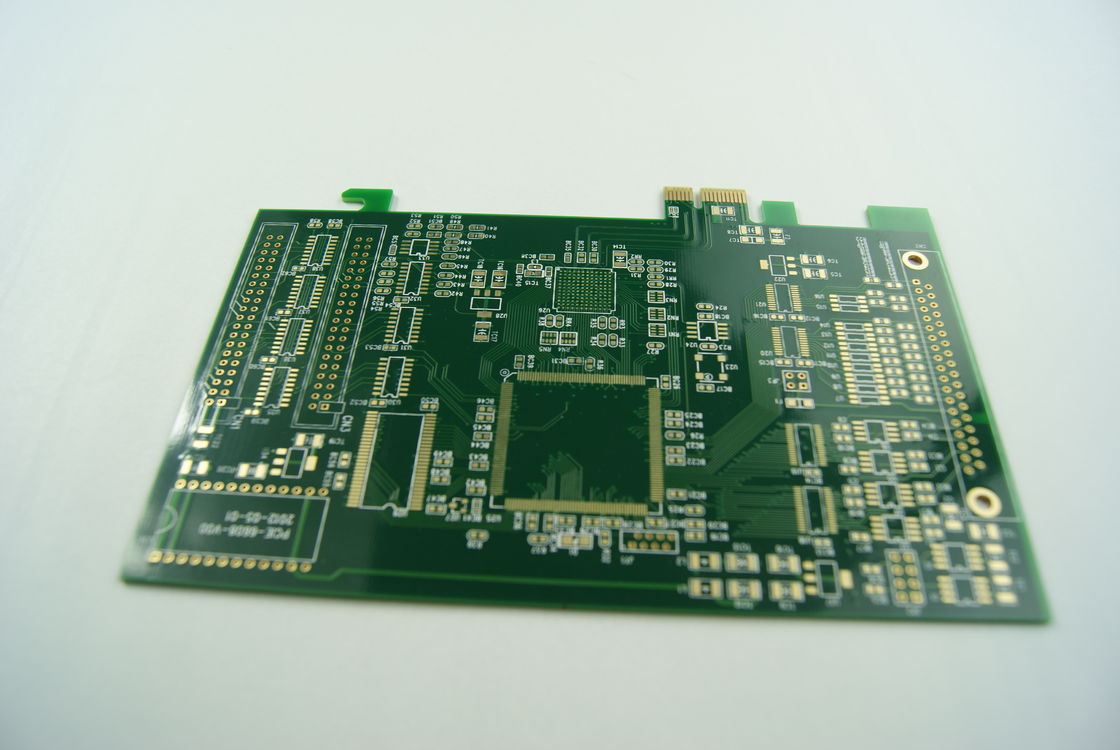

Công nghệ gắn bề mặt đa lớp PCB Board Impedance Controlled Circuitry Dịch vụ OEM
PCB đa lớp (Bảng mạch in) đại diện cho một tiến bộ công nghệ đáng kể trong lĩnh vực các thành phần điện tử.Được thiết kế để đáp ứng nhu cầu ngày càng tăng về mạch tốc độ cao và công suất cao, PCB đa lớp là một kỳ quan của kỹ thuật cho phép thiết kế mạch phức tạp và dày đặc.các PCB này có thể hỗ trợ một loạt các thiết bị điện tử, từ các thiết bị đơn giản đến máy móc công nghiệp tinh vi.
Một trong những tính năng xác định của PCB đa lớp là phạm vi độ dày của nó.các bảng này cung cấp sự linh hoạt cần thiết để phục vụ cho một loạt các ứng dụng và các đặc điểm kỹ thuật thiết kếĐộ dày của bảng là một yếu tố quan trọng vì nó có thể ảnh hưởng đáng kể đến sức mạnh của bảng, khả năng quản lý nhiệt và chức năng tổng thể.
Khi nói đến bao bì, các PCB đa lớp này được xử lý một cách cẩn thận. Chúng được đóng gói bằng cách sử dụng phương pháp đóng gói chân không, đảm bảo các tấm được bảo vệ khỏi độ ẩm, bụi,và các yếu tố môi trường khác có thể làm tổn hại đến tính toàn vẹn của chúngSau khi được niêm phong chân không, chúng được đặt trong một hộp bìa cứng, sẵn sàng để vận chuyển.Phương pháp đóng gói này không chỉ bảo vệ chất lượng PCB trong quá trình vận chuyển mà còn tạo điều kiện lưu trữ an toàn cho đến khi chúng sẵn sàng được triển khai.
Kích thước bảng tối đa cho các PCB đa lớp này là ấn tượng 600mm x 1200mm. Kích thước định dạng lớn này cho phép sản xuất thiết kế mạch mở rộng,đặc biệt có lợi cho các ứng dụng đòi hỏi một lượng lớn mạch phải được tích hợp vào một bảng duy nhấtKhả năng sản xuất các tấm lớn cũng làm tăng hiệu quả bằng cách giảm số lượng PCB riêng lẻ cần thiết cho một dự án.do đó giảm thiểu các điểm thất bại tiềm ẩn và đơn giản hóa quy trình lắp ráp.
Một yêu cầu đặc biệt đối với các PCB đa lớp này là khả năng xử lý trở ngại đa lớp. Kiểm soát trở ngại là một khía cạnh quan trọng trong thiết kế và sản xuất PCB,đặc biệt là khi tốc độ tín hiệu và tần số tăng- Phù hợp trở kháng thích hợp đảm bảo tính toàn vẹn của tín hiệu trên toàn bộ bảng, giảm mất tín hiệu và phản xạ có thể dẫn đến suy giảm hiệu suất.Khả năng này là đặc biệt quan trọng trong 14 lớp PCB, nơi mà sự phức tạp của mạch đòi hỏi tính toán trở ngại chính xác và điều chỉnh qua nhiều lớp.
Bảng mạch đa lớp không chỉ là lớp đường dẫn; nó là về việc tích hợp công nghệ tinh vi vào một thiết kế nhỏ gọn và hiệu quả.Việc sử dụng nhiều lớp cho phép tách các máy bay điện và mặt đất, làm giảm tiếng ồn và nhiễu xuyên qua giữa các tín hiệu.cần thiết cho các tín hiệu kỹ thuật số và tương tự hiện đại đòi hỏi độ chính xác và độ tin cậy cao.
Một trong những loại PCB đa lớp tiên tiến nhất là PCB 14 lớp.có một lớp phức tạp có thể chứa một loạt các thành phần mạchCấu hình 14 lớp cung cấp hiệu suất điện và quản lý nhiệt được cải thiện, điều này rất quan trọng cho các ứng dụng tốc độ cao và công suất cao. Designing and manufacturing such complex PCBs requires a high level of expertise and state-of-the-art fabrication techniques to ensure that each layer functions harmoniously within the overall stack-up.
Tóm lại, PCB đa lớp là một thành phần thiết yếu trong thiết bị điện tử hiện đại, cung cấp tính linh hoạt và hiệu suất vượt trội.kích thước bảng điều khiển lớn, và khả năng đáp ứng các yêu cầu đặc biệt như kiểm soát cản đa lớp, các PCB này được thiết kế để vượt trội trong môi trường đòi hỏi khắt khe nhất.Cho dù đó là một 14 lớp PCB tinh vi hoặc một cấu hình đa lớp tiêu chuẩn, các bảng mạch này là xương sống của vô số các ứng dụng điện tử cung cấp năng lượng cho thế giới của chúng ta ngày nay.
| Thuộc tính | Chi tiết |
|---|---|
| Bề mặt | HASL, Vũ trụ vàng, Vũ trụ thiếc, Vũ trụ bạc, Vũ trụ vàng, OSP |
| Kích thước | / |
| Yêu cầu đặc biệt | Kháng tần đa lớp |
| Max. Kích thước bảng | 600mm*1200mm |
| Độ dày | 0.2mm-6.0mm |
| Trọng lượng đồng | 12OZ |
| Bao bì | Bao bì chân không với hộp carton |
| Lớp | 4-22 Lớp |
| Kích thước lỗ | 0.2mm |
| Công nghệ gắn bề mặt | Vâng. |
Bảng PCB đa lớp, với phạm vi linh hoạt từ 4-22 lớp, là nền tảng của điện tử hiện đại, phục vụ vô số ứng dụng trong các ngành công nghiệp khác nhau.Những tấm ván phức tạp này được thiết kế bằng nhiều lớp đồng, dao động từ 0.5oz đến 6oz, cho phép chỗ ở cho các thiết kế mạch tinh vi vừa hiệu quả không gian và đáng tin cậy.Các bề mặt hoàn thiện có sẵn cho các tấm đa lớp bao gồm HASL, Vàng ngâm, thiếc ngâm, bạc ngâm, ngón tay vàng và OSP. Các phương pháp xử lý bề mặt này không chỉ bảo vệ PCB khỏi oxy hóa mà còn đảm bảo khả năng hàn và kết nối đáng tin cậy.
Một trong những trường hợp ứng dụng chính cho Multilayer PWB là trong lĩnh vực máy tính và viễn thông.yêu cầu hiệu quả và truyền tín hiệu tốc độ cao mà PCB đa lớp có thể cung cấpTương tự như vậy, thiết bị viễn thông, bao gồm cả trạm cơ sở và bộ định tuyến, sử dụng 20 lớp PCB để quản lý nhiều truyền tín hiệu đồng thời mà không có sự can thiệp.
Trong lĩnh vực thiết bị y tế, độ tin cậy và độ chính xác là rất quan trọng.cũng như trong các thiết bị chẩn đoán di động nơi nhỏ gọnViệc sử dụng bề mặt ngâm vàng hoặc ngâm bạc đảm bảo tuổi thọ và hiệu suất nhất quán cần thiết trong công nghệ y tế cứu mạng.
Các lĩnh vực hàng không vũ trụ và quốc phòng cũng được hưởng lợi đáng kể từ việc áp dụng PCB đa lớp.và thiết bị cấp quân sự thường đòi hỏi phải sử dụng 20 lớp PCB hoặc nhiều hơnĐộ bền được cung cấp bởi các lớp đồng dày hơn và độ tin cậy của các kết thúc như Ngón tay vàng là rất quan trọng trong những môi trường căng thẳng cao.
Điện tử tiêu dùng, bao gồm điện thoại thông minh, máy tính bảng và thiết bị đeo, đang ngày càng tinh vi và là một kịch bản ứng dụng quan trọng khác cho Bảng PCB đa lớp.Những thiết bị này đòi hỏi phải thu nhỏ các thành phần trong khi duy trì hiệu suất, một thành tựu đạt được bởi thiết kế nhỏ gọn của Multilayer PWB. Dịch vụ OEM One-stop đảm bảo rằng các nhà sản xuất có thể dựa vào nguồn cung cấp PCB phù hợp,tối ưu hóa quy trình sản xuất và thời gian ra thị trường.
Cuối cùng, ngành công nghiệp ô tô, với sự chuyển hướng sang xe điện và tự động, dựa vào PCB đa lớp để quản lý các hệ thống điện tử phức tạp.,Độ bền được cung cấp bởi các lớp hoàn thành như OSP và khả năng hỗ trợ các lớp đồng nặng làm cho PCB đa lớp trở thành một thành phần không thể thiếu trong bối cảnh điện tử ô tô.
Tóm lại, các trường hợp và kịch bản ứng dụng cho Multilayer PCB Boards rất đa dạng và không ngừng mở rộng.kết hợp với một loạt các tùy chọn hoàn thiện bề mặt và sự tiện lợi của một One-stop Service OEM, các PCB đa lớp là một thành phần không thể thiếu trong sự tiến bộ của công nghệ điện tử trên các ngành công nghiệp.
Dịch vụ:Dịch vụ một cửa OEM cho sản xuất PCB đa lớp tùy chỉnh, đảm bảo tất cả các yêu cầu của bạn được đáp ứng từ thiết kế đến giao hàng.
Độ dày đồng:Tùy chọn linh hoạt từ 0,5oz lên đến 6oz để phù hợp với nhiều khả năng mang theo hiện tại và nhu cầu độ bền.
Lớp:Cung cấp một loạt các lớp cho PCB của bạn, từ 4 đến 22 lớp, bao gồm PCB 18 lớp phức tạp và PCB 20 lớp mật độ cao.
Kích thước lỗ:Khoan chính xác với kích thước lỗ tối thiểu 0,2 mm cho các thiết kế PCB đa lớp phức tạp và chất lượng cao.
Bao bì:Bảo mật gói chân không với hộp hộp để đảm bảo PCB của bạn đến trong tình trạng nguyên sơ, sẵn sàng để sử dụng ngay lập tức.
Bảng PCB đa lớp của chúng tôi được thiết kế với độ chính xác và được xây dựng để tồn tại.Nhóm hỗ trợ kỹ thuật chuyên dụng của chúng tôi đang ở đây để hỗ trợ bạnChúng tôi cung cấp các dịch vụ hỗ trợ toàn diện để đảm bảo bảng PCB đa lớp của bạn hoạt động tối ưu.
Dịch vụ hỗ trợ kỹ thuật của chúng tôi bao gồm:
Xin lưu ý rằng hỗ trợ sản phẩm của chúng tôi không bao gồm thiệt hại do lạm dụng, bỏ bê hoặc sửa đổi không được công ty chúng tôi chấp thuận.Luôn tuân thủ hướng dẫn sử dụng và bảo trì được khuyến cáo.
Mục tiêu của chúng tôi là cung cấp cho bạn sự hỗ trợ bạn cần để giữ cho bảng PCB đa lớp của bạn hoạt động tốt nhất.xin vui lòng tham khảo phần dịch vụ khách hàng của chúng tôi (không bao gồm thông tin liên lạc)Chúng tôi cam kết cung cấp dịch vụ và hỗ trợ đặc biệt cho tất cả khách hàng của chúng tôi.
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
