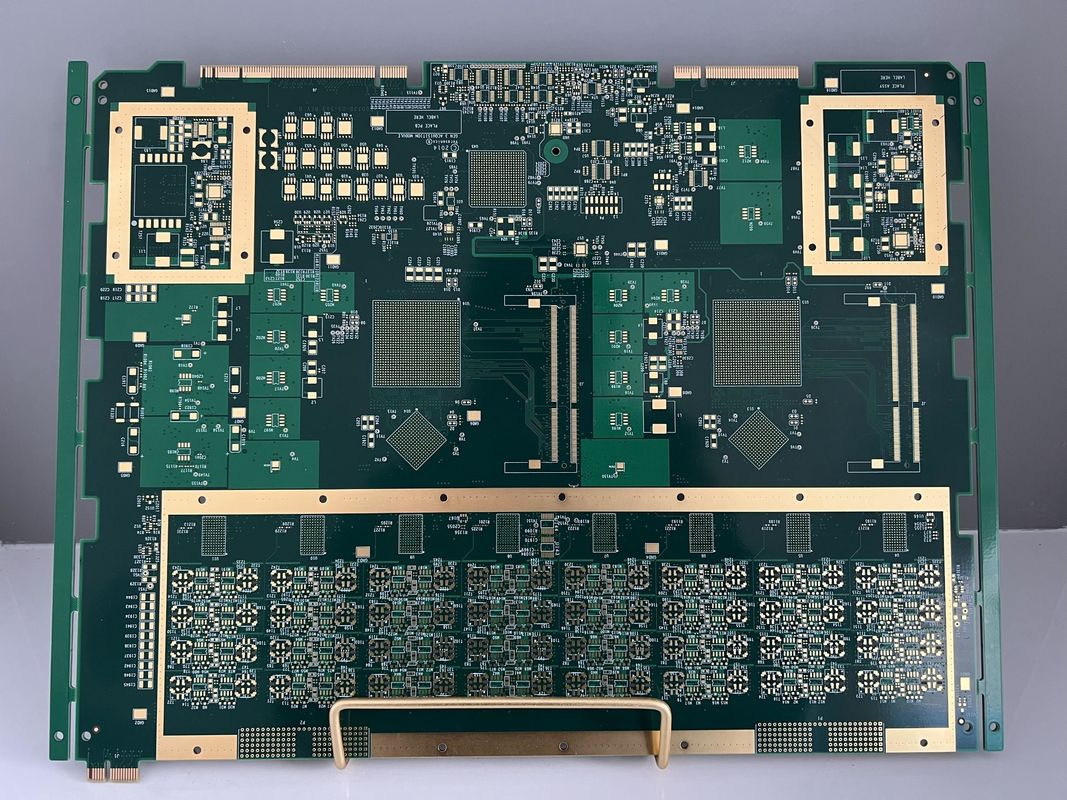

Các HDI PCB bất kỳ lớp nào (High-Density Integrated Circuit Interconnection Boards) đại diện cho đỉnh cao của công nghệ bảng mạch in hiện đại (PCB).nhưng các thiết bị điện tử mạnh mẽ hơn tiếp tục tăng, nhu cầu về các giải pháp PCB tiên tiến trở nên tối quan trọng. PCB HDI AnyLayer của chúng tôi được thiết kế để đáp ứng các yêu cầu phức tạp của các ứng dụng dây điện mật độ cao ngày nay,Cung cấp hiệu suất và độ tin cậy không sánh kịp.
Với cam kết về chất lượng và độ chính xác, các bảng này được thiết kế với chiều rộng đường tối thiểu và khoảng cách chỉ 3 mil (0,0762 mm),cho phép cấu hình bảng dây điện mật độ cao có thể chứa nhiều thành phần hơn trong một khu vực nhỏ hơnĐộ chính xác trong thiết kế này rất quan trọng đối với các ứng dụng điện tử tiên tiến, nơi không gian là một ưu đãi và chức năng không thể bị ảnh hưởng.
Các PCB HDI Any Layer có kích thước lỗ tối thiểu là 0,1 mm, cho phép sử dụng các đường nhỏ hơn là một thành phần thiết yếu trong các kết nối mạch tích hợp mật độ cao.Những đường vi vi vi này cho phép kết nối bất kỳ lớp nào, có nghĩa là mọi lớp PCB có thể được kết nối với sự linh hoạt và hiệu quả tối đa.Mức độ chi tiết này đảm bảo rằng ngay cả các thiết kế mạch phức tạp nhất cũng có thể được thực hiện với độ chính xác và hiệu suất cao.
Để đảm bảo độ bền và tuổi thọ của mạch, PCB HDI của chúng tôi đi kèm với một loạt các tùy chọn trọng lượng đồng từ 0.5oz đến 6oz.Sự linh hoạt này cho phép các nhà thiết kế chọn trọng lượng đồng phù hợp cho ứng dụng cụ thể của họ, cho dù đó là cho sự toàn vẹn tín hiệu tinh tế hoặc phân phối điện năng cao.đảm bảo rằng PCB có thể chịu được các thách thức nhiệt do mạch mật độ cao.
Tính thẩm mỹ và độ rõ ràng cũng được tính đến với các PCB HDI bất kỳ lớp nào của chúng tôi.Các nhà thiết kế có thể chọn độ tương phản phù hợp nhất cho nhận dạng và thương hiệu thành phầnChất lượng của màn in lụa được duy trì theo tiêu chuẩn cao nhất, đảm bảo rằng các ký hiệu là sắc nét và dễ đọc ngay cả trong các bảng đông dân nhất.
Mỗi HDI Any Layer PCB được chế tạo với một vòng tròn tối thiểu là 3mil, điều này rất quan trọng để duy trì cấu trúc mạnh mẽ và kết nối đáng tin cậy giữa các lớp.Sự chú ý đến chi tiết này nhấn mạnh thêm cam kết của chúng tôi để cung cấp PCB đứng thử nghiệm thời gian, ngay cả trong điều kiện nghiêm ngặt của các ứng dụng điện tử mật độ cao.
Các bảng kết nối mạch tích hợp mật độ cao của chúng tôi là kết quả của các quy trình sản xuất tiên tiến kết hợp với các biện pháp kiểm soát chất lượng nghiêm ngặt.mỗi HDI PCB bất kỳ lớp nào được kiểm tra kỹ lưỡng để đảm bảo rằng nó đáp ứng các tiêu chuẩn cao mong đợi của khách hàng của chúng tôiViệc sử dụng vật liệu chất lượng cao và các kỹ thuật chế tạo tiên tiến dẫn đến một tấm dây điện mật độ cao vượt trội về cả hiệu suất và độ bền.
Tóm lại, các PCB HDI Any Layer là một giải pháp thiết yếu cho các ngành công nghiệp yêu cầu các bảng dây điện mật độ cao phục vụ cho việc thu nhỏ trong khi cung cấp hiệu suất mạnh mẽ.Với các tính năng như chiều rộng đường tối thiểu và khoảng cách 3mm, kích thước lỗ tối thiểu là 0,1mm, nhiều màu sắc màn in lụa, tùy chọn trọng lượng đồng linh hoạt, và một vòng tròn tối thiểu là 3mil,các PCB này được thiết kế để hỗ trợ các đổi mới điện tử tiên tiếnCho dù cho viễn thông, thiết bị y tế, hàng không vũ trụ, hoặc điện tử tiêu dùng, HDI PCB bất kỳ lớp nào của chúng tôi sẵn sàng vượt quá nhu cầu của các ứng dụng mật độ cao đầy thách thức nhất.
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Kiểm tra | Thử nghiệm tàu thăm dò bay, E-test |
| Chiều rộng đường tối thiểu/sự phân cách | 3mil/3mil |
| Kiểm soát trở ngại | Vâng. |
| Số lớp | Bất kỳ lớp nào |
| Thời gian dẫn đầu | 2-5 ngày |
| Nhỏ Nhỏ | 3mil |
| Màu mặt nạ hàn | Xanh, đỏ, xanh dương, đen, vàng, trắng |
| Vật liệu | FR-4 |
| Độ dày | 0.2mm-6.0mm |
| Xét bề mặt | HASL, ENIG, Immersion Silver, OSP |
High-Density Interconnect (HDI) Any Layer Printed Circuit Boards (PCBs) là một giải pháp tinh vi trong thế giới các thành phần điện tử,cung cấp một hệ thống kết nối nhỏ cần thiết cho hiện đạiCác PCB này được chế tạo cẩn thận bằng vật liệu FR-4 chất lượng cao, đảm bảo độ bền và độ tin cậy trong các kịch bản hoạt động khác nhau.Các HDI PCB bất kỳ lớp nào là linh hoạt về tùy chỉnh, cung cấp một loạt các màu sắc mặt nạ hàn như xanh lá cây, đỏ, xanh dương, đen, vàng và trắng, được bổ sung bởi màu sắc Silkscreen màu trắng, đen,và Màu vàng để phù hợp với các yêu cầu thẩm mỹ và chức năng của các ứng dụng khác nhau.
Được thiết kế cho độ chính xác, các PCB này có kích thước lỗ tối thiểu là 0,1 mm, làm cho chúng lý tưởng cho các thiết kế phức tạp nơi không gian là ưu tiên.Kiểm soát trở ngại tỉ mỉ là một minh chứng cho khả năng của họ để thực hiện nhất quán ở tần số caoĐặc điểm này đặc biệt quan trọng trong các hệ thống truyền thông tốc độ cao và phần cứng xử lý tín hiệu phức tạp.
Các PCB lớp kết nối mật độ cao đặc biệt có lợi trong các ứng dụng như điện thoại thông minh, máy tính bảng và các thiết bị điện tử di động khác, nơi tài sản bất động sản bị hạn chế.và mỗi milimet đều có giá trị.Khả năng của chúng để lớp kết nối liên kết trên toàn bộ PCB cho phép một cấu hình dày đặc hơn của các thành phần, thúc đẩy thu nhỏ trong khi tăng hiệu suất.Điều này làm cho chúng trở thành một sự lựa chọn tuyệt vời cho công nghệ đeo, nơi yếu tố hình dạng nhỏ gọn là tối quan trọng.
Trong lĩnh vực y tế, HDI Any Layer PCB được sử dụng trong các thiết bị quan trọng như bộ tạo nhịp tim, hệ thống hình ảnh,và thiết bị chẩn đoán phức tạp, nơi độ tin cậy của Hệ thống kết nối nhỏ rất quan trọng đối với an toàn bệnh nhân và độ chính xác của thiết bịNgành công nghiệp ô tô cũng được hưởng lợi từ các PCB tiên tiến này, sử dụng chúng trong các cảm biến, đơn vị điều khiển,và hệ thống thông tin giải trí nơi kết nối mật độ cao có thể chịu được nhu cầu nghiêm ngặt của môi trường ô tô.
Hơn nữa, ngành hàng không vũ trụ sử dụng các PCB hiệu suất cao này trong thiết bị máy bay và thiết bị thăm dò không gian, nơi mọi thành phần phải hoạt động hoàn hảo trong điều kiện khắc nghiệt.Trong tất cả những kịch bản này, HDI PCB bất kỳ lớp nào nổi bật với hiệu suất điện đặc biệt, tính linh hoạt thiết kế và các thuộc tính tiết kiệm không gian,làm cho chúng trở thành một thành phần không thể thiếu trong sự tiến bộ của điện tử hiện đại.
PCB HDI AnyLayer của chúng tôi cung cấp một loạt các dịch vụ tùy chỉnh sản phẩm được thiết kế để đáp ứng nhu cầu của hệ thống lắp ráp mật độ cao.bạn có thể điều chỉnh Any-Layer Interconnect Board theo thông số kỹ thuật chính xác của bạnCác dịch vụ của chúng tôi bao gồm khả năng khoan chính xác với kích thước lỗ tối thiểu và kích thước lỗ hoàn thành tối thiểu nhỏ đến 0,1mm, đảm bảo vị trí thành phần độ dày đặc cao.
Đảm bảo chất lượng là quan trọng nhất, và chúng tôi sử dụng các phương pháp thử nghiệm tiên tiến như thử nghiệm máy bay và thử nghiệm E để đảm bảo tính toàn vẹn của bảng mạch in mật độ cao đa lớp của bạn.PCB của chúng tôi có thể được sản xuất với một độ dày từ một mỏng 0.2mm đến 6.0mm mạnh mẽ, phù hợp với nhiều ứng dụng khác nhau.
Ngoài những khả năng kỹ thuật này, chúng tôi cung cấp tùy biến thẩm mỹ với nhiều màu sắc mặt nạ hàn để lựa chọn, bao gồm xanh lá cây, đỏ, xanh dương, đen, vàng, và trắng,để bổ sung cho nhu cầu thiết kế và thương hiệu của bạn.
Sản phẩm HDI Any Layer PCB được thiết kế để cung cấp các giải pháp kết nối mật độ cao với hiệu suất điện và độ tin cậy được nâng cao.Hỗ trợ kỹ thuật của chúng tôi cho sản phẩm này bao gồm hỗ trợ toàn diện trong thiết kế tối ưu hóa, lựa chọn vật liệu và khuyến nghị xếp chồng để đảm bảo sản phẩm của bạn đáp ứng các tiêu chuẩn cao nhất của ngành.
Các dịch vụ của chúng tôi bao gồm các quy trình thử nghiệm tiên tiến để xác minh tính toàn vẹn của PCB, bao gồm phân tích vi mô, thử nghiệm khả năng hàn, thử nghiệm căng thẳng nhiệt và kiểm tra tính liên tục điện.Ngoài ra, chúng tôi cung cấp hướng dẫn về xử lý và lắp ráp đúng cách để tối đa hóa tuổi thọ và hiệu suất của các PCB HDI Any Layer của bạn.
Đối với bất kỳ vấn đề hoặc yêu cầu liên quan đến HDI PCB bất kỳ lớp nào, nhóm hỗ trợ chuyên dụng của chúng tôi sẵn sàng để cung cấp hỗ trợ khắc phục sự cố chi tiết,giúp bạn giải quyết bất kỳ vấn đề kỹ thuật nào nhanh chóngChúng tôi cam kết đảm bảo rằng bạn có thể tận dụng đầy đủ tiềm năng của công nghệ PCB tiên tiến của chúng tôi trong các ứng dụng của bạn.
Vui lòng tham khảo tài liệu và tài nguyên được cung cấp để hướng dẫn ban đầu.và chúng tôi sẽ rất vui khi giúp bạn.
