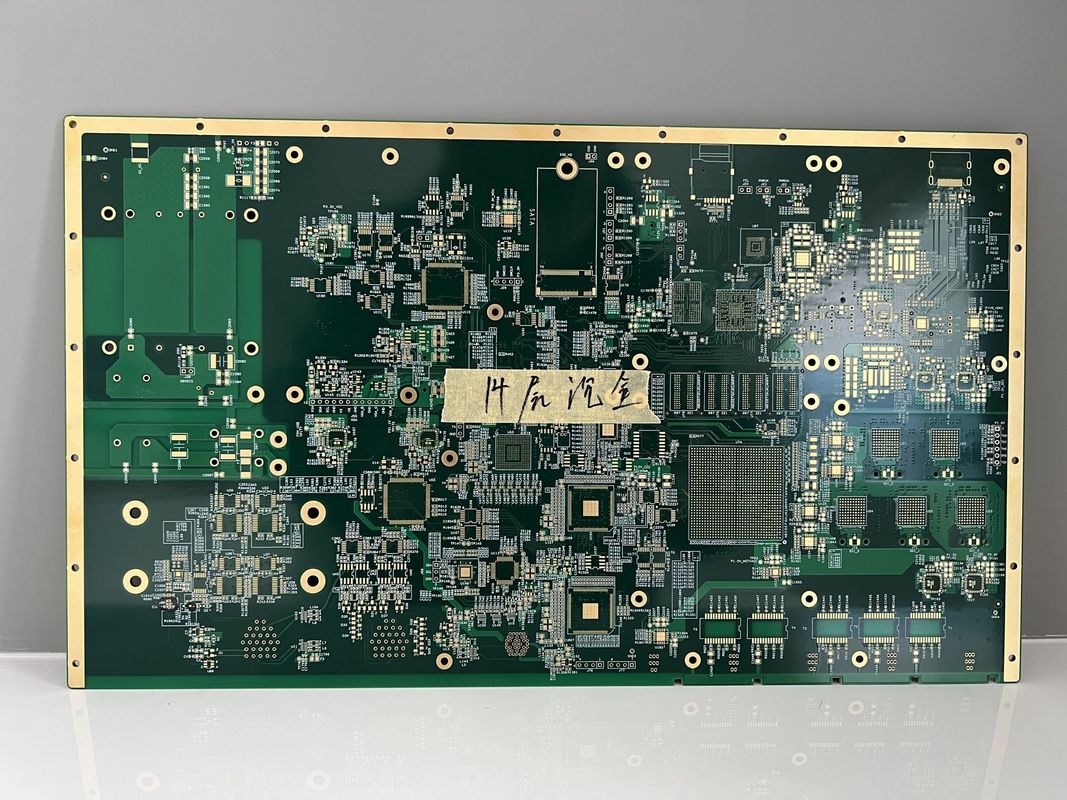

HDI PCB bất kỳ lớp nào (High-Density Integrated Circuit Interconnection Boards) đại diện cho hàng đầu của công nghệ bảng mạch in hiện đại (PCB), phục vụ nhu cầu phát triển của các loại nhỏ hơn,hiệu quả hơn, và các thành phần điện tử tích hợp cao. PCB HDI tiên tiến của chúng tôi cung cấp hiệu suất và độ tin cậy vô song cho một loạt các ứng dụng, bao gồm nhưng không giới hạn,viễn thông, đồ điện tử tiêu dùng, ô tô và thiết bị y tế.
PCB kết nối mật độ cao (HDI) của chúng tôi được sản xuất với độ chính xác và các tiêu chuẩn chất lượng cao nhất, đảm bảo rằng mỗi bảng đáp ứng các yêu cầu nghiêm ngặt của các mạch điện tử phức tạp ngày nay.Với thời gian dẫn dao động từ nhanh chóng 2-5 ngày, chúng tôi cam kết cung cấp PCB HDI Any Layer của bạn nhanh chóng mà không thỏa hiệp về chất lượng, cho phép bạn tăng tốc chu kỳ phát triển sản phẩm của mình và đi ra thị trường nhanh hơn.
Kết thúc bề mặt của PCB đóng một vai trò quan trọng trong hiệu suất và tuổi thọ của nó. PCB HDI của chúng tôi có sẵn với nhiều loại kết thúc bề mặt để đáp ứng các yêu cầu cụ thể của ứng dụng của bạn.Các tùy chọn bao gồm HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), Immersion Silver, và OSP (Các chất bảo quản khả năng hàn hữu cơ).Mỗi một trong những kết thúc cung cấp lợi ích độc đáo, chẳng hạn như khả năng hàn tuyệt vời, khả năng chống ăn mòn và khả năng gắn dây, đảm bảo rằng HDI Any Layer PCB của bạn duy trì tính toàn vẹn trong suốt thời gian hoạt động.
Để đảm bảo chất lượng cao nhất của bảng kết nối mạch tích hợp mật độ cao của chúng tôi, chúng tôi sử dụng các phương pháp thử nghiệm tiên tiến như thử nghiệm tàu thăm dò bay và thử nghiệm E.Những giao thức thử nghiệm tinh vi này cho phép chúng tôi phát hiện bất kỳ vấn đề tiềm ẩn nào sớm trong quá trình sản xuấtKiểm tra là một phần không thể thiếu trong quy trình sản xuất của chúng tôi,đó là lý do tại sao chúng tôi đầu tư rất nhiều vào các thiết bị hiện đại và kỹ thuật viên có tay nghề để thực hiện kiểm tra toàn diện trên mỗi PCB HDI chúng tôi sản xuất.
Một trong những đặc điểm quan trọng nhất của HDI AnyLayer PCB là kích thước lỗ hoàn thiện tối thiểu là 0,1mm. Khả năng đặc biệt này cho phép tạo ra các tính năng cực kỳ mỏng,cần thiết cho các thiết kế kết nối mật độ cao, nơi không gian là ưu tiênKhả năng chứa các đường nhỏ như vậy cho phép thiết kế mạch phức tạp và nhỏ gọn hơn, giúp có thể đạt được chức năng cao hơn trong các yếu tố hình thức nhỏ hơn.Tính năng này đặc biệt có lợi cho các ứng dụng nơi tiết kiệm không gian và tăng hiệu suất là tối quan trọng.
Kích thước lỗ tối thiểu 0,1mm không chỉ phản ánh khả năng kỹ thuật của chúng tôi mà còn là cam kết của chúng tôi về đổi mới và theo đuổi liên tục để đẩy ranh giới thiết kế PCB.Tính năng này tạo điều kiện cho việc tích hợp nhiều lớp trong PCB, cho phép kết nối bất kỳ lớp nào có thể cải thiện đáng kể hiệu suất điện và tính toàn vẹn tín hiệu.các nhà thiết kế và kỹ sư có thể thực hiện các dự án tham vọng nhất của họ với sự tự tin.
Tóm lại, các PCB HDI AnyLayer của chúng tôi cung cấp một giải pháp kết nối mạnh mẽ và đáng tin cậy cho các mạch tích hợp mật độ cao.các giao thức thử nghiệm nghiêm ngặt, và các tính năng thiết kế tiên tiến như kích thước lỗ hoàn thành tối thiểu 0,1mm, sản phẩm của chúng tôi được thiết kế để đáp ứng các thách thức của ngành công nghiệp điện tử ngày nay.Cho dù bạn đang phát triển công nghệ tiên tiến hoặc tối ưu hóa các thiết kế hiện có, PCB kết nối mật độ cao của chúng tôi là sự lựa chọn lý tưởng để đạt được hiệu suất cao, độ tin cậy và hiệu quả trong các sản phẩm điện tử của bạn.
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Kích thước lỗ tối thiểu | 0.1mm |
| Tối thiểu. Kích thước lỗ hoàn thành | 0.1mm |
| Xét bề mặt | HASL, ENIG, Immersion Silver, OSP |
| Thời gian dẫn đầu | 2-5 ngày |
| Kiểm tra | Thử nghiệm tàu thăm dò bay, E-test |
| Màu sợi lụa | Màu trắng, đen, vàng |
| Chiều rộng đường tối thiểu/sự phân cách | 3mil/3mil |
| Số lớp | Bất kỳ lớp nào |
| Trọng lượng đồng | 0.5oz-6oz |
| Độ dày | 0.2mm-6.0mm |
Các PCB kết nối mật độ cao bất kỳ lớp nào (HDI Any Layer) là hàng đầu trong công nghệ bảng mạch tiên tiến, cung cấp tính linh hoạt và độ chính xác vô song.Với khả năng chứa bất kỳ số lớp nào, các bảng này được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử tinh vi.làm cho chúng lý tưởng cho các ứng dụng nơi không gian là ở mức cao và sự toàn vẹn tín hiệu cao là một điều bắt buộc.
Một trong những kịch bản ứng dụng chính cho các HDI PCB bất kỳ lớp nào là trong lĩnh vực điện tử tiêu dùng.nơi công nghệ bảng kết nối mật độ cao cho phép một số chức năng lớn hơn trong một yếu tố hình dạng nhỏ hơnNgoài ra, công nghệ đeo, đòi hỏi thiết kế nhỏ gọn và hiệu quả,hưởng lợi đáng kể từ khả năng của bảng kết nối bất kỳ lớp nào để xếp chồng các lớp dày đặc mà không ảnh hưởng đến hiệu suất.
Trong lĩnh vực thiết bị y tế, HDI Any Layer PCBs rất quan trọng để đảm bảo rằng các thiết bị như thiết bị chẩn đoán cầm tay và hệ thống giám sát di động vẫn đáng tin cậy và chính xác.Độ chính xác đường mỏng của các PCB này hỗ trợ truyền tín hiệu tốc độ cao cần thiết cho công nghệ y tế quan trọng, cung cấp chẩn đoán và điều trị cứu mạng trong một dấu chân thu nhỏ.
Các hệ thống hàng không vũ trụ và quốc phòng cũng tận dụng các khả năng tiên tiến của HDI PCB bất kỳ lớp nào.bảng hiệu suất cao có thể chịu được điều kiện khắc nghiệt trong khi duy trì kích thước nhỏ gọn là tối quan trọngCông nghệ HDI cho phép các thiết kế đa lớp phức tạp rất cần thiết cho các hệ thống điều hướng, truyền thông và giám sát.
Các tùy chọn màu sắc mặt nạ hàn, bao gồm màu xanh lá cây, đỏ, xanh dương, đen, vàng và trắng, cho phép tùy chỉnh cho các yêu cầu thiết kế cụ thể và sở thích thẩm mỹ.kết hợp với thời gian dẫn nhanh 2-5 ngày, đảm bảo các dự án có thể tiến hành nhanh chóng mà không ảnh hưởng đến chất lượng.tính toàn vẹn của HDI Any Layer PCB được xác minh thông qua các phương pháp thử nghiệm nghiêm ngặt như Flying Probe Test và E-test, đảm bảo rằng mỗi bảng đáp ứng các tiêu chuẩn cao nhất về chức năng và độ tin cậy.
Tóm lại, các PCB HDI Any Layer là một giải pháp linh hoạt cho một loạt các ứng dụng nơi mật độ, độ chính xác và độ tin cậy rất quan trọng.Khả năng thích nghi với bất kỳ số lớp nào và các tiêu chuẩn sản xuất tiên tiến của chúng làm cho chúng trở thành một thành phần thiết yếu trong phát triển điện tử tiên tiến trong các ngành công nghiệp khác nhau.
HDI (High-Density Interconnect) PCB bất kỳ lớp nào của chúng tôi cung cấp một Hệ thống kết nối đa lớp tinh vi với một loạt các tùy chọn tùy chỉnh để đáp ứng các yêu cầu cụ thể của bạn.PCB của chúng tôi là lý tưởng cho các ứng dụng đòi hỏi một hệ thống kết nối nhỏ và hệ thống lắp ráp mật độ cao, đảm bảo hiệu suất và độ tin cậy cao.
Chúng tôi cung cấp các màu sắc màn hình lụa màu trắng, đen và vàng.
Các PCB HDI Any Layer được chế tạo bằng vật liệu FR-4 chất lượng cao, được biết đến với cách điện tuyệt vời và độ ổn định cơ học, làm cho nó phù hợp với hầu hết các ứng dụng.
Để phù hợp với các thiết kế phức tạp và ứng dụng khác nhau, PCB của chúng tôi có thể được tùy chỉnh với độ dày từ 0,2 mm đến 6,0 mm, cung cấp tính linh hoạt trong thiết kế sản phẩm của bạn.
Các quy trình sản xuất chính xác của chúng tôi cho phép một vòng tròn tối thiểu 3mil, đảm bảo kết nối đáng tin cậy và tuân thủ các thông số kỹ thuật nghiêm ngặt.
Chúng tôi hiểu tầm quan trọng của thời gian trong phát triển sản phẩm, đó là lý do tại sao chúng tôi cung cấp thời gian giao hàng nhanh chóng 2-5 ngày, cho phép bạn tăng tốc thời gian dự án của mình mà không ảnh hưởng đến chất lượng.
PCB HDI AnyLayer của chúng tôi được thiết kế với độ chính xác và độ tin cậy cao nhất.đảm bảo hiệu suất kết nối mật độ cao đáp ứng nhu cầu của các ứng dụng điện tử phức tạp ngày nayĐể cung cấp cho bạn sự hỗ trợ tốt nhất và đảm bảo thành công của bạn, chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho các sản phẩm PCB HDI Any Layer của chúng tôi.
Hỗ trợ kỹ thuật:
Nhóm chuyên gia chuyên nghiệp của chúng tôi sẵn sàng giúp đỡ với bất kỳ câu hỏi kỹ thuật hoặc vấn đề nào bạn gặp phải.Từ các thách thức thiết kế đến các câu hỏi về các thông số kỹ thuật vật liệu hoặc quy trình sản xuất, chúng tôi ở đây để cung cấp hướng dẫn và giải pháp để đảm bảo PCB của bạn hoạt động như mong đợi.
Dịch vụ xem xét thiết kế:
Trước khi thiết kế PCB của bạn được đưa vào sản xuất, các kỹ sư của chúng tôi có thể tiến hành đánh giá kỹ lưỡng để xác định các vấn đề tiềm ẩn và đề xuất cải tiến.Cách tiếp cận chủ động này giúp giảm thiểu nguy cơ tái chế tốn kém và đảm bảo rằng PCB của bạn được tối ưu hóa cho khả năng sản xuất và hiệu suất.
Dịch vụ sau bán hàng:
Chúng tôi đứng về chất lượng của chúng tôi HDI bất kỳ lớp PCB và cam kết để sự hài lòng của bạn.chúng tôi tiếp tục hỗ trợ để giải quyết bất kỳ mối quan tâm nào bạn có thể có với sản phẩmCho dù đó là một câu hỏi về cài đặt hoặc hiệu suất, đội ngũ sau bán hàng của chúng tôi sẵn sàng để hỗ trợ bạn.
Đảm bảo chất lượng:
PCB HDI AnyLayer của chúng tôi trải qua các quy trình kiểm tra và kiểm soát chất lượng nghiêm ngặt để đảm bảo chúng đáp ứng các tiêu chuẩn công nghiệp cao nhất.Chúng tôi cam kết cung cấp các sản phẩm mà bạn có thể tin tưởng về hiệu suất và tuổi thọ của chúng.
Tài liệu và tài nguyên:
Truy cập nhiều tài liệu kỹ thuật, bao gồm các trang dữ liệu, hướng dẫn sử dụng và ghi chú ứng dụng, được thiết kế để cung cấp cho bạn thông tin chi tiết về PCB HDI Any Layer của chúng tôi.Các tài nguyên trực tuyến của chúng tôi có sẵn để giúp bạn hiểu và sử dụng tốt hơn các sản phẩm của chúng tôi.
Đối với bất kỳ hỗ trợ nào bạn cần với PCB HDI bất kỳ lớp nào của chúng tôi, vui lòng không ngần ngại liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.Chúng tôi ở đây để đảm bảo trải nghiệm của bạn với các sản phẩm của chúng tôi là liền mạch và thành công.
