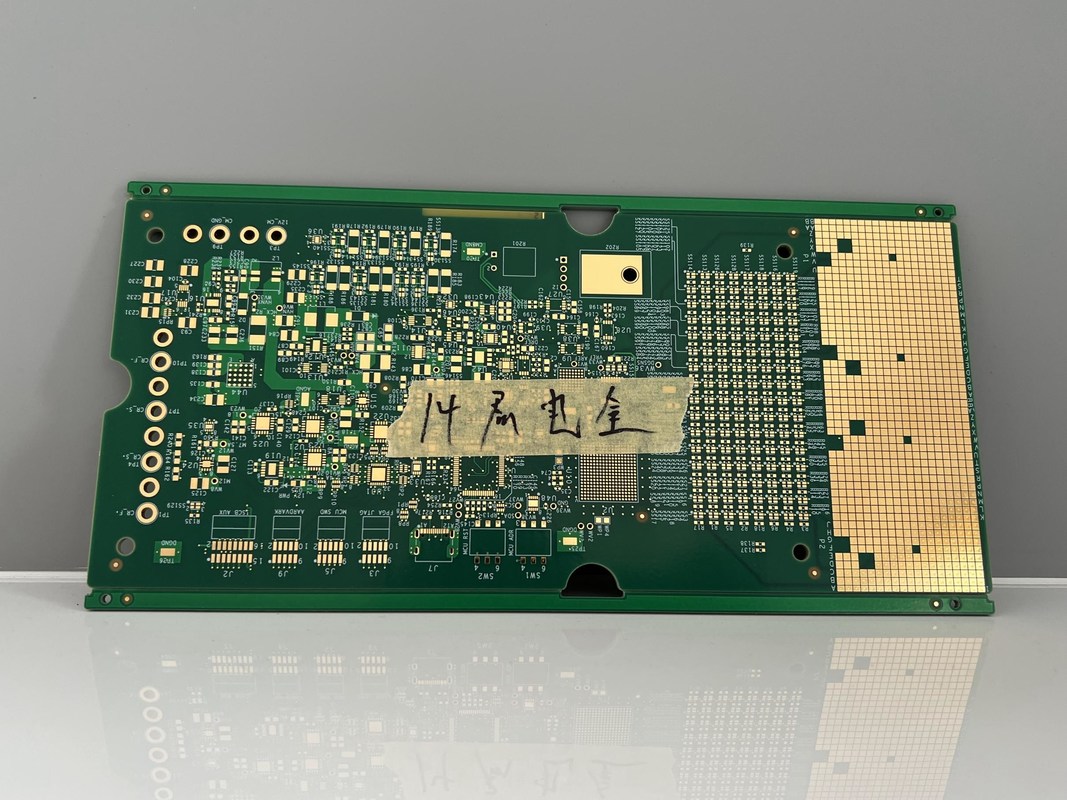

PCB kết nối mật độ với kiểm soát trở ngại HASL / ENIG Immersion Silver 3mil Đường tối thiểu Trắng / Đen / Màu vàng
HDI Any Layer PCB đại diện cho đỉnh cao của tiến bộ công nghệ trong lĩnh vực thiết kế và sản xuất bảng mạch in (PCB).Các PCB này được tạo ra đặc biệt để đáp ứng nhu cầu ngày càng tăng đối với các hệ thống kết nối nhỏ có thể xử lý các tập hợp phức tạp và mật độ caoVới sự tập trung vào hiệu suất, độ tin cậy và tính linh hoạt, các PCB HDI Any Layer được thiết kế để hỗ trợ các ứng dụng điện tử đòi hỏi khắt khe nhất.
Tại cốt lõi của HDI PCB bất kỳ lớp nào là công nghệ High Density Interconnect Any Layer, cho phép đặt bất kỳ lớp nào trực tiếp trên một lớp khác mà không bị hạn chế trong trình tự.Điều này cung cấp sự linh hoạt vô song trong thiết kế mạch và cải thiện đáng kể hiệu suất điện của sản phẩm cuối cùng.Việc sử dụng kết nối bất kỳ lớp nào cũng giảm thiểu nhu cầu nhiều lớp tín hiệu, do đó làm giảm kích thước PCB và sử dụng vật liệu tổng thể, rất quan trọng trong nỗ lực hiện nay hướng tới thu nhỏ.
Những PCB này đi kèm với một loạt các trọng lượng đồng, bắt đầu từ một trọng lượng nhẹ 0.5oz đến một 6oz mạnh mẽ.truyền tín hiệu chính xác hoặc cần phải xử lý tải lượng lớn, có một lựa chọn phù hợp có sẵn.Khả năng chọn trọng lượng đồng phù hợp cho phép các nhà thiết kế cân bằng cẩn thận các đặc điểm nhiệt của PCB với các yêu cầu điện của hệ thống.
Khi nói đến độ chính xác và đảm bảo độ tin cậy của các kết nối, các HDI PCB bất kỳ lớp nào cũng tự hào có vòng tròn tối thiểu chỉ 3mil.Mức độ chi tiết này rất quan trọng đối với các hệ thống lắp ráp mật độ cao, nơi mà mỗi phần nhỏ của một milimet đều có ý nghĩa trong việc ngăn chặn mạch ngắn và duy trì tính toàn vẹn của các đường dẫn điện.những PCB này có khả năng hỗ trợ các thành phần cực kỳ mỏng, là một điều cần thiết trong các thiết bị điện tử hiện đại, nhỏ gọn.
Độ dày của PCB có thể thay đổi đáng kể, từ một mỏng 0.2mm đến 6.0mm mạnh mẽ, do đó phù hợp với một loạt các nhu cầu sản phẩm đa dạng.bảng mỏng cho một thiết bị đeo hoặc một thiết bị dày, PCB bền cho ứng dụng công suất cao, các PCB HDI Any Layer có thể được thiết kế để đáp ứng các yêu cầu này mà không ảnh hưởng đến chất lượng hoặc hiệu suất.
Đảm bảo rằng mỗi PCB không có khiếm khuyết là rất quan trọng, đó là lý do tại sao các PCB HDI Any Layer phải trải qua các quy trình kiểm tra nghiêm ngặt, bao gồm kiểm tra máy bay và kiểm tra E.Các phương pháp thử nghiệm này là một phần không thể thiếu để xác nhận chức năng và độ tin cậy của mỗi PCB trước khi chúng rời khỏi cơ sở sản xuấtBằng cách sử dụng các kỹ thuật thử nghiệm tiên tiến như vậy, các PCB HDI Any Layer cung cấp sự đảm bảo rằng chúng sẽ hoạt động như dự định trong các ứng dụng cuối cùng của chúng.
Về việc tạo ra các dấu vết dẫn điện, các PCB này có khả năng hỗ trợ chiều rộng đường tối thiểu và khoảng cách chỉ 3mil / 3mil.Độ phân giải đặc biệt này cho phép thiết kế các mạch rất phức tạp trong một khu vực ngưng tụ, đó là một thuộc tính quan trọng của bất kỳ hệ thống lắp ráp mật độ cao nào.và cải thiện hiệu suất điện tổng thể, là những đặc điểm thiết yếu trong sự phát triển của các mạch kỹ thuật số và RF tốc độ cao.
Tóm lại, các PCB HDI Any Layer là một lựa chọn vượt trội khi nói đến các giải pháp kết nối mật độ cao.Chúng được thiết kế tỉ mỉ để kết hợp một hệ thống kết nối nhỏ mà là cả linh hoạt và mạnh mẽVới các tính năng như một loạt các trọng lượng đồng, vòng tròn siêu mỏng, tùy chọn độ dày khác nhau, và độ rộng và khoảng cách đường chính xác,những PCB này được thiết kế để đẩy ranh giới của những gì có thể trong điện tử hiện đạiCho dù cho thiết bị điện tử tiêu dùng, thiết bị y tế, hoặc các ứng dụng không gian,các HDI PCB bất kỳ lớp nào cung cấp độ tin cậy và hiệu suất cần thiết để thúc đẩy đổi mới và đáp ứng sự phức tạp ngày càng tăng của các hệ thống điện tử.
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Độ dày | 0.2mm-6.0mm |
| Thời gian dẫn đầu | 2-5 ngày |
| Màu sợi lụa | Màu trắng, đen, vàng |
| Số lớp | Bất kỳ lớp nào |
| Chiều rộng đường tối thiểu/sự phân cách | 3mil/3mil |
| Kích thước lỗ tối thiểu | 0.1mm |
| Vật liệu | FR-4 |
| Trọng lượng đồng | 0.5oz-6oz |
| Màu mặt nạ hàn | Xanh, đỏ, xanh dương, đen, vàng, trắng |
| Kiểm soát trở ngại | Vâng. |
High-Density Interconnect (HDI) PCB lớp nào cũng đứng đầu các công nghệ bảng mạch in hiện đại (PCB) do khả năng hỗ trợ bố cục thành phần phức tạp và mật độ cao.Các bảng này được sử dụng trong các ứng dụng và kịch bản khác nhau, nơi hạn chế không gian và hiệu suất điện là quan trọng. Các HDI PCB bất kỳ lớp đi kèm với nhiều tùy chọn cho các màu sắc mặt nạ hàn, bao gồm màu xanh lá cây, đỏ, xanh dương, đen, vàng và trắng,cho phép tùy chỉnh và dễ dàng xác định trong quá trình lắp ráp và thử nghiệm.
Với kích thước lỗ tối thiểu là 0,1 mm, HDI PCB bất kỳ lớp nào là lý tưởng cho các ứng dụng yêu cầu kết nối chính xác cao, chẳng hạn như trong bảng kết nối mạch tích hợp mật độ cao (HDIC).Tính năng này cho phép kết hợp các thành phần pitch mịn hơn và số lượng I / O cao hơn trong hình học nhỏ hơn, rất cần thiết cho các thiết bị vi điện tử tiên tiến được tìm thấy trong điện thoại thông minh, máy tính bảng và các thiết bị di động khác.
Phạm vi độ dày từ 0,2 mm đến 6,0 mm cung cấp tính linh hoạt cho các yêu cầu sản phẩm khác nhau, từ các thiết bị di động siêu mỏng đến các thiết bị máy tính và công nghiệp mạnh mẽ hơn.Các thông số kỹ thuật vòng tròn tối thiểu của 3mil hỗ trợ độ tin cậy của đường ống trong thiết kế HDI, đảm bảo kết nối ổn định giữa các lớp dưới áp lực nhiệt và cơ học.
Các kết thúc bề mặt có sẵn cho các PCB HDI Any Layer bao gồm Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Silver và chất bảo quản khả năng hàn hữu cơ (OSP).Những kết thúc này không chỉ bảo vệ bề mặt đồng khỏi oxy hóa mà còn đảm bảo một bề mặt hàn đáng tin cậy trong quá trình lắp ráp thành phần.Tính linh hoạt này rất cần thiết trong các bảng dây điện mật độ cao, nơi sự toàn vẹn tín hiệu và độ tin cậy lâu dài là tối quan trọng.
Ứng dụng của HDI Any Layer PCB trải rộng trên nhiều ngành công nghiệp khác nhau bao gồm hàng không vũ trụ, y tế, ô tô và điện tử tiêu dùng,nơi mà High-Density Wiring Boards rất quan trọng cho việc thu nhỏ các sản phẩm mà không ảnh hưởng đến hiệu suấtTrong các thiết bị y tế như máy tạo nhịp tim, bản chất nhỏ gọn và chính xác cao của HDI PCB cho phép tích hợp nhiều chức năng hơn vào các gói nhỏ hơn,Tăng sự thoải mái của bệnh nhân và hiệu suất thiết bị.
Tóm lại, HDI PCB bất kỳ lớp nào là một thành phần quan trọng trong thiết kế điện tử hiện đại, cung cấp kết nối mật độ cao, hiệu suất mạnh mẽ,và tính linh hoạt trong các ứng dụng từ các thiết bị tiêu dùng di động đến các công nghệ hàng không vũ trụ và y tế quan trọngSự kết hợp của kích thước nhỏ tính năng, một loạt các màu sắc mặt nạ hàn,và nhiều tùy chọn kết thúc bề mặt làm cho các PCB một sự lựa chọn thiết yếu cho các kỹ sư và nhà thiết kế tìm cách đẩy ranh giới của thiết bị điện tử thu nhỏ và phức tạp.
HDI PCB bất kỳ lớp nào của chúng tôi cung cấp dịch vụ tùy biến sản phẩm tiên tiến để đáp ứng các yêu cầu của thiết kế tinh vi.chúng tôi đảm bảo tính toàn vẹn tín hiệu cho các ứng dụng bảng mạch in mật độ cao đa lớp của bạnCông nghệ của chúng tôi cho phép kích thước lỗ tối thiểu nhỏ đến 0,1mm, cho phép thiết kế bảng dây điện mật độ cao chứa nhiều thành phần trong một khu vực nhỏ gọn.
Chúng tôi sử dụng vật liệu FR-4 chất lượng cao cho độ bền và độ tin cậy, phù hợp với một loạt các ứng dụng bảng kết nối mạch tích hợp mật độ cao.Quá trình kiểm tra kỹ lưỡng của chúng tôi bao gồm cả thử nghiệm máy bay và thử nghiệm E để đảm bảo rằng mỗi PCB đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt của chúng tôi.
Để đáp ứng nhu cầu của các thiết bị điện tử hiện đại, chúng tôi cung cấp công nghệ đường mỏng với chiều rộng đường tối thiểu là 3mm / 3mm,đẩy ranh giới của những gì có thể trong thiết kế PCB và cho phép cho sự phức tạp của mạch lớn hơn và tăng chức năng.
PCB HDI Any Layer của chúng tôi được thiết kế với công nghệ kết nối mật độ cao mới nhất, đảm bảo hiệu suất điện và độ tin cậy cao cho khách hàng của chúng tôi.Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ để đảm bảo sự hài lòng hoàn toàn của bạn với các sản phẩm của chúng tôi.
Hỗ trợ kỹ thuật của chúng tôi bao gồm tài liệu sản phẩm chi tiết, bao gồm các thông số kỹ thuật, hướng dẫn xử lý và thực tiễn tốt nhất cho thiết kế và lắp ráp.chúng tôi cung cấp FAQ và hướng dẫn khắc phục sự cố để giúp bạn giải quyết các vấn đề phổ biến nhanh chóng và hiệu quả.
Chúng tôi cung cấp dịch vụ thiết kế chuyên nghiệp để giúp bạn tối ưu hóa bố cục PCB của bạn cho các ứng dụng HDI.và lựa chọn vật liệu để tối đa hóa hiệu suất của bạn HDI bất kỳ lớp PCB.
Để đảm bảo tuổi thọ và hiệu suất của PCB của bạn, chúng tôi cung cấp các dịch vụ kiểm tra toàn diện, bao gồm kiểm tra điện, kiểm tra kiểm soát trở ngại và phân tích nhiệt.Chúng tôi làm việc chặt chẽ với bạn để xác định các thông số thử nghiệm đáp ứng các yêu cầu cụ thể của bạn.
Đối với bất kỳ câu hỏi kỹ thuật hoặc hỗ trợ, đội ngũ dịch vụ khách hàng của chúng tôi sẵn sàng cung cấp hỗ trợ nhanh chóng và có kiến thức.Chúng tôi cam kết cung cấp cho bạn với các nguồn lực và giúp bạn cần để làm cho hầu hết các HDI của bạn bất kỳ lớp PCB.
