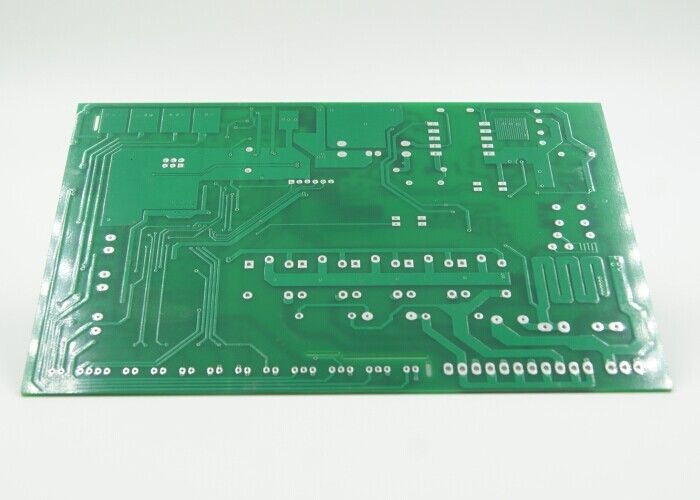

Thiết bị y tế 2 lớp PCB đồng nặng IPC II tiêu chuẩn 100% thử nghiệm

Mô tả sản phẩm:

Bảng mạch in (PCB) của chúng tôi là một nền tảng vững chắc cho bất kỳ ứng dụng điện đòi hỏi, đặc biệt phù hợp với các dụng cụ y tế nơi độ tin cậy và độ chính xác là rất quan trọng.PCB hai lớp này đảm bảo rằng các thiết bị y tế của bạn hoạt động nhất quán và chính xác, giúp các chuyên gia y tế cung cấp dịch vụ chăm sóc bệnh nhân đặc biệt.PCB của chúng tôi cung cấp các chi tiết tốt cần thiết cho các thiết kế mạch phức tạp mà không ảnh hưởng đến sức mạnh hoặc sự toàn vẹn tín hiệu.

Sản phẩm Heavy Copper PCB không chỉ là một bảng mạch tiêu chuẩn; nó là một nền tảng bền được thiết kế để nâng cao khả năng chịu điện và quản lý nhiệt vượt trội.được biết đến với độ dẫn điện tuyệt vời của nó, là thành phần chính trong PCB giàu đồng của chúng tôi, đảm bảo mất năng lượng tối thiểu và hiệu suất tối ưu ngay cả trong các thiết bị y tế phức tạp nhất.Độ dày của lớp đồng vượt quá đáng kể độ dày của PCB thông thường, làm cho PCB giàu đồng của chúng tôi là một sự lựa chọn lý tưởng cho các ứng dụng công suất cao nơi mà các bảng thông thường có thể thất bại.

Với kích thước bảng 6 * 9cm, PCB Heavy Copper đủ nhỏ gọn để phù hợp với nhiều dụng cụ y tế khác nhau trong khi vẫn cung cấp không gian rộng rãi cho các thành phần và đường dẫn cần thiết.Kích thước này làm cho nó trở thành một sự lựa chọn tuyệt vời cho các ứng dụng y tế tinh vi nơi không gian là một ưu đãi nhưng hiệu suất không thể bị ảnh hưởngHơn nữa, thiết kế PCB đồng dày cho phép độ tin cậy lâu dài, điều này rất quan trọng đối với các thiết bị y tế thường hoạt động liên tục và trong điều kiện quan trọng.

Việc sử dụng đồng dày trong PCB của chúng tôi không chỉ tăng hiệu suất điện mà còn góp phần vào sức mạnh cơ học.Điều này đặc biệt quan trọng trong lĩnh vực y tế, nơi thiết bị cần phải chịu được việc sử dụng nghiêm ngặt và đảm bảo hoạt động liên tụcBản chất mạnh mẽ của PCB đồng dày của chúng tôi làm cho nó chống lại căng thẳng nhiệt, căng thẳng vật lý, và hóa chất khắc nghiệt thường được tìm thấy trong môi trường y tế.Độ dày đồng tăng cho phép một diện tích cắt ngang lớn hơn để mang dòng điện, giảm nguy cơ lỗi mạch do quá nóng.

Kỹ thuật sản xuất tiên tiến của chúng tôi đảm bảo rằng chiều rộng đường tối thiểu 3mm được duy trì trên toàn bộ PCB,cho phép bố trí mật độ cao có thể chứa nhiều thành phần hơn mà không làm tăng kích thước bảngĐộ chính xác này rất quan trọng trong các dụng cụ y tế đòi hỏi nhiều chức năng trong một yếu tố hình dạng nhỏ gọn.Sự chú ý tỉ mỉ đến chi tiết trong các giai đoạn thiết kế và sản xuất dẫn đến một PCB giàu đồng không chỉ đáp ứng mà còn vượt quá các tiêu chuẩn công nghiệp về hiệu suất và độ tin cậy.

Tóm lại, sản phẩm Heavy Copper PCB kết hợp những gì tốt nhất trong kỹ thuật điện và khoa học vật liệu để cung cấp một giải pháp vượt trội cho các thiết bị y tế.PCB giàu đồng cung cấp độ dẫn điện đặc biệt, sức đề kháng nhiệt và tính toàn vẹn cấu trúc, làm cho nó trở thành sự lựa chọn của các nhà sản xuất thiết bị y tế đòi hỏi chất lượng và độ tin cậy cao nhất.Các cấu hình hai lớp của chúng tôi PCB đồng làm giàu được thiết kế kỹ lưỡng để xử lý mạch phức tạp với độ chính xác, mở đường cho những tiến bộ trong công nghệ y tế và chăm sóc bệnh nhân. Đầu tư vào PCB đảm bảo các thiết bị y tế của bạn hoạt động hoàn hảo;chọn PCB đồng nặng của chúng tôi cho sự xuất sắc trong mỗi lớp.

Đặc điểm:

• Tên sản phẩm: PCB đồng nặng
• Tiêu chuẩn: IPC-A-610 lớp II-III
• Bao bì: Thùng carton + băng dán
• Độ dày đồng: 6-10 OZ
• Mặt nạ hàn: Màu xanh
• Kích thước bảng: 6*9cm
• Từ khóa: PCB hạng nặng đồng, PCB hạng nặng đồng, PCB hạng nặng đồng

Các thông số kỹ thuật:

Ứng dụng:

PCB đồng nặng, được định nghĩa bởi mã HS 8534009000, là một sản phẩm đặc biệt được thiết kế cho một loạt các ứng dụng và kịch bản nơi phân phối điện năng được cải thiện,quản lý nhiệt gia tăngPCB giàu đồng này, thường được vận chuyển trong bao bì carton + băng dán an toàn để đảm bảo giao hàng an toàn,là một nền tảng vững chắc cho nhiều tập hợp điện tử có nhu cầu cao.

Với một thành phần đáng kể xác định nó là một PCB có hàm lượng đồng cao,Sản phẩm này đặc biệt phù hợp với các thiết bị điện tử điện năng phải chịu tải trọng điện và căng nhiệt đáng kể.Cấu hình 2 Layer cung cấp một thiết kế cân bằng và nhỏ gọn, làm cho nó lý tưởng cho các ứng dụng không gian hạn chế trong khi vẫn cung cấp sự phức tạp của mạch cần thiết.Thông số kỹ thuật chiều rộng đường tối thiểu 3mil (0.075mm) đảm bảo bố cục mật độ cao có thể đạt được, cho phép thiết kế phức tạp trong các bộ chuyển đổi điện, hệ thống cung cấp điện và điện tử ô tô.

PCB đồng nặng là một sự phù hợp hoàn hảo cho các điều khiển công nghiệp nơi độ tin cậy và độ bền được thử nghiệm trong môi trường khắc nghiệt.Các đường sắt đồng nặng có khả năng chịu đựng biến đổi nhiệt độ cực đoan và tải trọng hiện tại caoNgoài ra, ngành công nghiệp hàng không vũ trụ, nơi độ tin cậy và hiệu suất tối đa trong điều kiện nghiêm ngặt là không thể thương lượng,thấy sử dụng tốt loại PCB này cho các hệ thống quan trọng của mình.

Trong lĩnh vực điện tử tiêu dùng, PCB có hàm lượng đồng cao được sử dụng trong các hệ thống máy tính và âm thanh hiệu suất cao,khi cần có sự phân tán nhiệt hiệu quả và cung cấp năng lượng mạnh mẽ để duy trì tính toàn vẹn và tuổi thọ lâu dài của các thành phầnHơn nữa, do giao thức kiểm tra 100% mà mỗi PCB trải qua, khách hàng được đảm bảo chất lượng và độ tin cậy cao nhất cho các thiết bị điện tử tinh vi của họ.

Cuối cùng, các thuộc tính của PCB đồng nặng được tìm kiếm rất nhiều trong các ứng dụng năng lượng tái tạo, chẳng hạn như biến tần năng lượng mặt trời và máy phát điện gió,nơi PCB giàu đồng phải xử lý đầu ra công suất cao và cung cấp sự ổn định lâu dàiĐiều này phù hợp với nhu cầu ngày càng tăng về các giải pháp năng lượng bền vững và đáng tin cậy.Heavy Copper PCB nổi bật như một thành phần quan trọng cho vô số các ứng dụng điện tử cao.

Tùy chỉnh:

Tên sản phẩm:Bảng mạch in

Dịch vụ tùy chỉnh sản xuất:Chúng tôi chuyên sản xuất PCB đồng dày với các tùy biến tùy chỉnh tiên tiến để đáp ứng nhu cầu cụ thể của bạn.PCB làm giàu đồng của chúng tôi cung cấp hiệu suất tăng cao do hàm lượng đồng tăng.

Độ dày mặt nạ hàn:PCB được truyền đồng của chúng tôi đi kèm với độ dày mặt nạ hàn dao động từ 20-50UM, đảm bảo bảo vệ mạnh mẽ và đáng tin cậy.

Quá trình:Chúng tôi sử dụng quy trình ngâm vàng / bạc cho độ dẫn cao hơn và để tăng độ hàn của PCB đồng nặng của bạn.

Mã Hs:8534009000

Độ rộng đường tối thiểu:Kỹ thuật chính xác cho phép chúng tôi đạt được chiều rộng đường tối thiểu là 3mil (0,075mm), phù hợp với các thiết kế mạch phức tạp và mật độ cao.

Hỗ trợ và Dịch vụ:

Sản phẩm Heavy Copper PCB được hỗ trợ bởi một bộ hỗ trợ kỹ thuật và dịch vụ toàn diện được thiết kế để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.Kỹ sư có kiến thức và kinh nghiệm của chúng tôi có sẵn để hỗ trợ với bất kỳ câu hỏi kỹ thuậtChúng tôi cung cấp hướng dẫn về cấu hình xếp chồng, độ dày đồng, lựa chọn vật liệu,và quản lý nhiệt để đảm bảo PCB đồng nặng của bạn đáp ứng các tiêu chuẩn cao nhất.

Chúng tôi cung cấp tài liệu chi tiết, bao gồm các thông số kỹ thuật, hướng dẫn xử lý và thực hành tốt nhất để giúp bạn tận dụng tối đa PCB Heavy Copper của bạn.Phân tích tính toàn vẹn tín hiệu, và thiết kế mạng phân phối điện, tất cả đều phù hợp với các yêu cầu cụ thể của Heavy Copper PCB.

Trong trường hợp có bất kỳ vấn đề về hiệu suất hoặc lỗi nào, nhóm kỹ thuật của chúng tôi sẵn sàng hỗ trợ khắc phục sự cố, chẩn đoán lỗi và, khi cần thiết, sửa chữa hoặc thay thế dịch vụ.Chúng tôi cam kết cung cấp một giải pháp nhanh chóng và hiệu quả cho bất kỳ vấn đề sản phẩm, đảm bảo thời gian ngừng hoạt động tối thiểu cho hoạt động của bạn.

Cam kết của chúng tôi về sự hài lòng của khách hàng mở rộng ra ngoài việc bán, với hỗ trợ liên tục để giúp bạn thích nghi với những thách thức kỹ thuật đang phát triển và kéo dài tuổi thọ của PCB đồng nặng của bạn.Chúng tôi liên tục cập nhật các nguồn hỗ trợ của chúng tôi để phản ánh các tiêu chuẩn công nghiệp mới nhất và tiến bộ công nghệ.
