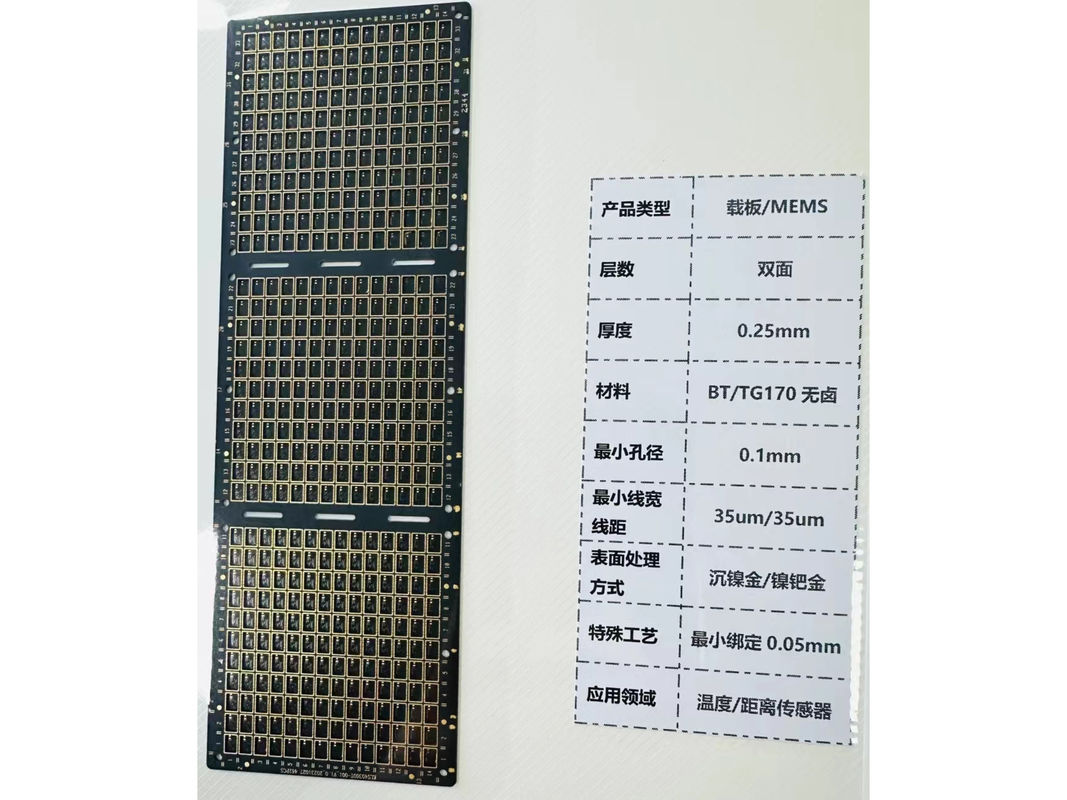

Ngâm vàng PCB 1oz đồng ABF 0.1mm Trace RoHS 5-7 ngày thời gian dẫn
PCB giống như chất nền đại diện cho một sự tiến bộ tiên tiến trong lĩnh vực các thành phần điện tử, cung cấp độ chính xác và độ tin cậy đáng chú ý.Các bảng mạch in (PCB) này được thiết kế để cung cấp một giải pháp mạch tích hợp nền đáp ứng các tiêu chuẩn cao được yêu cầu trong điện tử hiện đạiVới thời gian thực hiện điển hình là 5-7 ngày, các bảng này được sản xuất với hiệu quả và tốc độ, đảm bảo rằng các dự án vẫn theo lịch trình mà không ảnh hưởng đến chất lượng.
Việc xây dựng các PCB Substrate Like này có trọng lượng đồng 1 oz, cho thấy lượng đồng hiện diện trên diện tích bàn.Trọng lượng đồng này là một tiêu chuẩn trong ngành công nghiệp, cung cấp sự cân bằng tuyệt vời giữa tính dẫn điện, quản lý nhiệt và độ bền vật lý. Là một yếu tố then chốt trong hiệu suất và tuổi thọ của PCB,trọng lượng đồng 1oz đảm bảo rằng các bảng có thể xử lý một lượng hợp lý của hiện tại trong khi giảm thiểu các vấn đề như quá nóng và thất bại mạch tiềm năng.
Trách nhiệm môi trường là một mối quan tâm quan trọng trong sản xuất các thành phần điện tử.tuân thủ các hạn chế chất nguy hiểm chỉ thị được thiết lập bởi Liên minh châu ÂuSự tuân thủ này là một sự đảm bảo cho cả các nhà sản xuất và người tiêu dùng rằng các bảng không chứa các chất có hại như chì, thủy ngân và cadmium.làm cho chúng an toàn hơn cho cả môi trường và người dùng cuối.
Khi nói đến các thiết bị điện tử phức tạp, độ chính xác trong bố trí và khoảng cách của mạch là cực kỳ quan trọng.Các bảng mạch này với các thành phần nền tự hào một chiều rộng dấu vết tối thiểu và khoảng cách 0.1mm. Mức độ chi tiết tốt này cho phép thiết kế mạch mật độ cao,cho phép thiết bị điện tử phức tạp và đa chức năng hơn trong khi duy trì tính toàn vẹn của tín hiệu và giảm nguy cơ mạch ngắnDo đó, các nhà thiết kế và kỹ sư có thể đóng gói nhiều chức năng hơn vào các yếu tố hình thức nhỏ hơn, điều này rất cần thiết trong thị trường ngày nay, nơi các thiết bị tiếp tục trở nên nhỏ gọn và giàu tính năng hơn.
Cùng với độ chính xác của chiều rộng dấu vết, kích thước lỗ tối thiểu là 0,2 mm trong các bảng này cho phép bao gồm các đường ống nhỏ nhưng chính xác và dây dẫn thành phần.Kích thước nhỏ này rất quan trọng đối với PCB hiện đại phải chứa một số lượng lớn các thành phần trong một không gian hạn chế, bao gồm công nghệ gắn bề mặt mỏng và các thành phần xuyên lỗ.Độ chính xác của các lỗ khoan này là một minh chứng cho các quy trình sản xuất tiên tiến được sử dụng để tạo ra chất nền như PCB, đảm bảo rằng mọi điểm kết nối đều mạnh mẽ và đáng tin cậy.
Kết hợp các thuộc tính nêu trên, PCB Substrate Like cung cấp một nền tảng mạnh mẽ cho một loạt các ứng dụng, từ thiết bị điện tử tiêu dùng đến thiết bị hàng không vũ trụ và y tế.Quá trình sản xuất tỉ mỉ đảm bảo rằng mỗi bảng đáp ứng các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, dẫn đến PCB không chỉ có hiệu suất cao mà còn có chất lượng nhất quán trên mọi lô.các nhà sản xuất có thể tự tin phát triển và sản xuất các sản phẩm điện tử phức tạp khi biết rằng nền tảng của mạch của họ là vững chắc và đáng tin cậy.
Tóm lại, PCB giống như chất nền là sự lựa chọn hàng đầu cho những người cần bảng mạch in chất lượng cao kết hợp mạch hiệu quả, ý thức môi trường,và kỹ thuật thiết kế tỉ mỉVới thời gian hoàn thành nhanh chóng, trọng lượng đồng đáng kể, tuân thủ RoHS, và chiều rộng dấu vết tối thiểu đặc biệt và kích thước lỗ,các bảng này được thiết kế để đáp ứng nhu cầu ngày càng tăng của ngành công nghiệp điện tửChúng là minh chứng cho sự đổi mới và chính xác mà sản xuất điện tử hiện đại có thể đạt được, cung cấp một nền đáng tin cậy cho các mạch phức tạp cung cấp năng lượng cho công nghệ ngày nay.
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Màu sợi lụa | Màu trắng |
| Thời gian dẫn đầu | 5-7 ngày |
| Kiểm soát trở ngại | Vâng. |
| Min. Trace Width/Spacing | 0.1mm |
| Ứng dụng | Thiết bị điện tử |
| Phù hợp Rohs | Vâng. |
| Xét bề mặt | Vàng ngâm |
| Màu mặt nạ hàn | Xanh |
| Vật liệu | ABF |
| Trọng lượng đồng | 1 oz |
PCB được trang bị chất nền là một thành phần thiết yếu ở trung tâm của mọi thiết bị điện tử.là những gì cung cấp cho PCB độ cứng và ổn định nhiệtCác thuộc tính sản phẩm của PCB của chúng tôi, chẳng hạn như màu sắc mặt nạ hàn là màu xanh lá cây, không chỉ cho mục đích thẩm mỹ mà còn cho chức năng.Mặt nạ hàn màu xanh lá cây giúp kiểm tra bảng cho các khiếm khuyết và ngăn chặn mạch ngắn bằng cách hoạt động như một lớp cách nhiệt trên các dấu vết đồng dẫn.
Với chiều rộng dấu vết tối thiểu và khoảng cách 0,1 mm, các bảng mạch in loại nền này hoàn hảo cho các ứng dụng phức tạp và mật độ cao.Các kích thước dấu vết tốt cho phép một thiết kế nhỏ gọn hơnKhả năng theo dõi và phân cách chính xác này làm cho các PCB này phù hợp để sử dụng trong điện thoại thông minh, máy tính bảng, máy tính xách tay,và các thiết bị khác nơi thu nhỏ là chìa khóa.
Trọng lượng đồng 1oz được sử dụng trong các bảng mạch với vật liệu nền đảm bảo rằng chúng có thể xử lý một lượng đủ của dòng mà không bị quá nóng hoặc thất bại.Tính năng này làm cho chúng lý tưởng cho các mạch cung cấp điện và các ứng dụng ô tô, nơi độ tin cậy dưới tải trọng hiện tại khác nhau là rất quan trọngHơn nữa, trọng lượng đồng 1 ounce đạt được sự cân bằng giữa hiệu quả chi phí và hiệu suất, làm cho nó trở thành một lựa chọn phổ biến trong các thiết bị điện tử tiêu dùng khác nhau.
Kết thúc bề mặt là một thuộc tính quan trọng khác của PCB của chúng tôi.Kết thúc bề mặt Immersion Gold không chỉ cung cấp một bề mặt phẳng để gắn các thành phần mà còn cung cấp độ dẫn điện tuyệt vời và chống oxy hóaLoại kết thúc bề mặt này đặc biệt quan trọng trong các ứng dụng nơi độ tin cậy của truyền tín hiệu là tối quan trọng.như trong các thiết bị truyền thông tốc độ cao hoặc thiết bị y tế chính xác.
Cuối cùng, độ dày của PCB ở 0,2 mm cho phép một hồ sơ rất mỏng, đặc biệt hữu ích trong các ứng dụng nơi không gian bị hạn chế.không ảnh hưởng đến độ bền và độ bền của tấm do vật liệu nền chất lượng cao được sử dụngKết quả là, các PCB này thường được tìm thấy trong công nghệ đeo, thẻ RFID và các loại cảm biến khác nhau, nơi yếu tố hình thức nhỏ là điều cần thiết.
Tóm lại, PCB được trang bị chất nền của chúng tôi với các thuộc tính sản phẩm cụ thể của chúng rất linh hoạt và có thể được sử dụng trong một loạt các ứng dụng và kịch bản.Từ thiết bị điện tử tiêu dùng đến máy móc công nghiệp, và từ các thiết bị y tế đến các thành phần hàng không vũ trụ, các tấm mạch in loại nền này được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của công nghệ ngày nay.
PCB được trang bị chất nền của chúng tôi cung cấp dịch vụ tùy chỉnh sản phẩm toàn diện để đáp ứng nhu cầu cụ thể của bạn.những bảng mạch in được thiết kế để tạo điều kiện cho các mạch phức tạp trong khi duy trì một yếu tố hình thức nhỏ gọn.
Quá trình khoan chính xác của chúng tôi cho phép kích thước lỗ tối thiểu là 0,2 mm, đảm bảo các thành phần pitch tốt có thể được chứa dễ dàng.Thời gian lãnh đạo điển hình cho các bảng mạch tùy chỉnh của chúng tôi với vật liệu nền là 5-7 ngày, cho phép chuyển đổi nhanh chóng mà không ảnh hưởng đến chất lượng.
Kết thúc với một chất lượng cao kết thúc bề mặt Immersion Gold, PCB của chúng tôi cung cấp dẫn điện tuyệt vời và thẩm mỹ.như tất cả các bảng mạch được trang bị nền của chúng tôi là phù hợp với RoHS, đảm bảo chúng đáp ứng các tiêu chuẩn cao nhất về hạn chế các chất nguy hiểm.
Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho PCB giống như chất nền (SLP) được thiết kế để cung cấp cho khách hàng của chúng tôi hỗ trợ toàn diện trong suốt vòng đời của sản phẩm.Sự hỗ trợ của chúng tôi bao gồm hướng dẫn về lựa chọn sản phẩm, tư vấn thiết kế và khắc phục sự cố để đảm bảo rằng các giải pháp SLP của bạn đáp ứng các yêu cầu của bạn cho các ứng dụng mật độ cao và hiệu suất cao.
Hỗ trợ kỹ thuật cho các sản phẩm SLP bao gồm hỗ trợ các thông số kỹ thuật điện và cơ học, lựa chọn vật liệu, khuyến nghị xếp chồng và hướng dẫn bố trí.Chúng tôi cam kết giúp bạn tối ưu hóa thiết kế của bạn cho khả năng sản xuất và hiệu quả chi phí mà không thỏa hiệp về chất lượng hoặc hiệu suất.
Dịch vụ của chúng tôi cũng bao gồm tài liệu chi tiết và tài nguyên bao gồm các thực tiễn tốt nhất cho việc sử dụng, xử lý và lưu trữ SLP.Chúng tôi cung cấp cập nhật về các tiêu chuẩn công nghiệp mới nhất và tiến bộ công nghệ để giữ cho thiết kế của bạn ở hàng đầu của ngành công nghiệp PCB.
Trong trường hợp có vấn đề liên quan đến sản phẩm, nhóm kỹ thuật của chúng tôi được trang bị để cung cấp giải pháp nhanh chóng và hiệu quả.Chúng tôi làm việc chặt chẽ với bạn để chẩn đoán các vấn đề và cung cấp các giải pháp để giảm thiểu thời gian ngừng hoạt động và đảm bảo độ tin cậy của các sản phẩm SLP của bạn trong các ứng dụng tương ứng.
Đối với các dự án phức tạp hơn, chúng tôi cung cấp các dịch vụ kỹ thuật tiên tiến bao gồm mô phỏng và thử nghiệm để xác nhận hiệu suất của thiết kế SLP của bạn trong các điều kiện khác nhau.Mục tiêu của chúng tôi là cung cấp không chỉ các sản phẩm mà còn là kiến thức và hỗ trợ cho phép bạn đạt được sự xuất sắc trong các dự án điện tử của bạn.
Xin lưu ý rằng hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi không bao gồm thông tin liên lạc.xin vui lòng tham khảo phần liên hệ của trang web của chúng tôi hoặc tài liệu được cung cấp với sản phẩm của bạn.
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
