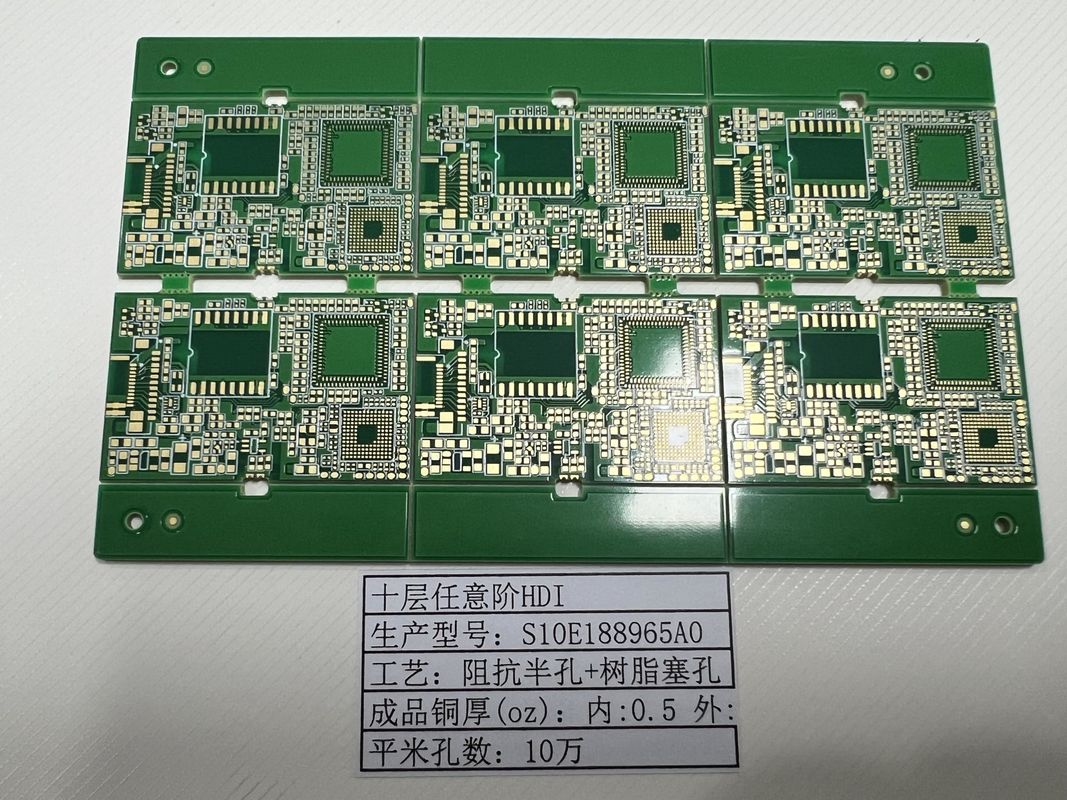

Phòng trở kiểm soát FR-4 HDI PCB Trắng / Đen / Màu vàng Silkscreen 3mil Line Width / Spacing
HDI (High Density Interconnect) PCB bất kỳ lớp nào đại diện cho đỉnh cao của công nghệ bảng mạch tiên tiến,bao gồm các thiết kế bảng mạch in mật độ cao đa lớp phức tạp phục vụ các ứng dụng điện tử đòi hỏi khắt khe nhấtCác PCB này được chế tạo kỹ lưỡng để chứa một mật độ cao của các thành phần trên một hệ thống kết nối nhỏ, cho phép hiệu suất và độ tin cậy vượt trội cho một loạt các ngành công nghiệp,bao gồm cả hàng không vũ trụ, y tế, viễn thông và điện tử tiêu dùng.
Cốt lõi của các HDI PCB bất kỳ lớp nào là khả năng kiểm soát trở ngại không có đối thủ.một khía cạnh quan trọng cho các mạch tốc độ cao và tần số cao, nơi phù hợp trở ngại chính xác là tối quan trọngBằng cách duy trì sự khoan dung chặt chẽ đối với sự cản trở của các dấu vết, các PCB này đảm bảo hiệu suất điện nhất quán,đặc biệt quan trọng trong các thiết bị điện tử phức tạp nơi tốc độ truyền dữ liệu là điều cần thiết.
Để đảm bảo chất lượng và độ tin cậy cao nhất của mỗi HDI Any Layer PCB, các giao thức thử nghiệm nghiêm ngặt đã được áp dụng.mỗi PCB được kiểm tra kỹ lưỡng về bất kỳ khiếm khuyết tiềm ẩn nào. Thử nghiệm Flying Probe, một loại thử nghiệm trong mạch, sử dụng các đầu dò để kiểm tra điện PCB mà không cần thiết bị cố định chuyên dụng, cung cấp một giải pháp kiểm tra linh hoạt và chính xác.Mặt khác, thử nghiệm E, hoặc thử nghiệm điện, được thực hiện để kiểm tra các mở hoặc ngắn mà có thể làm tổn hại đến chức năng của PCB.
Với một phạm vi độ dày linh hoạt từ 0,2mm mỏng đến 6,0mm mạnh mẽ, HDI Any Layer PCB có thể được thiết kế phù hợp với yêu cầu của bất kỳ ứng dụng nào,liệu nó đòi hỏi các hồ sơ mỏng cho các thiết bị nhỏ gọn hoặc các tấm dày hơn để tăng độ bền và hỗ trợ cho các thành phần nặng hơnKhả năng thích nghi này đảm bảo rằng các nhà thiết kế có khả năng linh hoạt để tối ưu hóa PCB của họ cho các trường hợp sử dụng cụ thể mà không ảnh hưởng đến hiệu suất hoặc tính toàn vẹn cấu trúc.
Trọng lượng đồng của các PCB này có thể được tùy chỉnh từ 0,5 oz đến 6 oz, cho phép điều chỉnh kỹ năng mang điện và quản lý nhiệt. This flexibility in copper weight is essential for accommodating different power requirements and ensures that the multilayer high-density printed circuit board can handle the electrical demands of today's high-performance components.
Khi nói đến kết thúc bề mặt, các PCB HDI Any Layer cung cấp một loạt các tùy chọn.lý tưởng cho hàn sóngENIG (Vàng ngâm niken không điện) cung cấp tính phẳng bề mặt tuyệt vời và đặc biệt phù hợp với các thành phần mỏng, đảm bảo các khớp hàn đáng tin cậy.Immersion bạc cung cấp một bề mặt phẳng và tốt hàn, trong khi OSP (Các chất bảo quản khả năng hàn hữu cơ) cung cấp một lựa chọn sạch và thân thiện với môi trường, bảo vệ bề mặt đồng khỏi oxy hóa trong quá trình lưu trữ và trước quá trình hàn.
Mỗi HDI Any Layer PCB là một kỳ quan của kỹ thuật, cung cấp một bảng mạch in mật độ cao đa lớp với sự tinh tế của một hệ thống kết nối nhỏ.Sự kết hợp của các tính năng tiên tiến như kiểm soát trở ngại, thử nghiệm toàn diện, độ dày và trọng lượng đồng có thể tùy chỉnh, cùng với một lựa chọn kết thúc bề mặt chất lượng cao,làm cho các PCB này là sự lựa chọn ưa thích cho các ứng dụng mà chỉ tốt nhất sẽ làmBằng cách tích hợp các thuộc tính này, các HDI PCB bất kỳ lớp đẩy ranh giới của những gì có thể trong thiết kế điện tử, cho phép phát triển nhỏ hơn, nhanh hơn,và các thiết bị điện tử mạnh hơn.
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Vật liệu | FR-4 |
| Số lớp | Bất kỳ lớp nào |
| Kích thước lỗ tối thiểu | 0.1mm |
| Độ dày | 0.2mm-6.0mm |
| Kiểm tra | Thử nghiệm tàu thăm dò bay, E-test |
| Trọng lượng đồng | 0.5oz-6oz |
| Màu mặt nạ hàn | Xanh, đỏ, xanh dương, đen, vàng, trắng |
| Kiểm soát trở ngại | Vâng. |
| Màu sợi lụa | Màu trắng, đen, vàng |
| Nhỏ Nhỏ | 3mil |
High Density Interconnect (HDI) PCB bất kỳ lớp nào là tiên tiến trong công nghệ bảng mạch in (PCB), cung cấp các giải pháp linh hoạt cho các ứng dụng điện tử phức tạp khác nhau.Với các thuộc tính như chiều rộng đường tối thiểu / khoảng cách 3mm / 3mm, bất kỳ khả năng đếm lớp, một phạm vi độ dày từ 0,2 mm đến 6,0 mm, kích thước lỗ tối thiểu xuống còn 0,1 mm và kiểm soát trở ngại chính xác,HDI PCB bất kỳ lớp nào cũng lý tưởng cho các hệ thống lắp ráp mật độ cao hiện đại.
Các bảng kết nối mật độ cao tiên tiến này đặc biệt phù hợp cho các dịp và kịch bản nơi không gian và trọng lượng là ưu tiên, chẳng hạn như trong các thiết bị di động, điện thoại thông minh và máy tính bảng.Khả năng hỗ trợ bất kỳ số lớp nào làm cho chúng hoàn hảo cho các thiết bị đa chức năng đòi hỏi nhiều kết nối trong một không gian nhỏ gọnKích thước nhỏ của các tính năng và số lớp cao cho phép tích hợp nhiều chức năng hơn trên một bảng duy nhất, dẫn đến các sản phẩm mỏng hơn, nhẹ hơn với hiệu suất nâng cao.
Trong lĩnh vực thiết bị y tế, HDI Any Layer PCB cung cấp độ tin cậy và độ chính xác quan trọng cho an toàn bệnh nhân.và các dụng cụ phẫu thuật tiên tiến dựa trên hệ thống lắp ráp mật độ cao được cung cấp bởi công nghệ HDI để đảm bảo hiệu suất chính xác và nhất quán ngay cả trong các ứng dụng đòi hỏi khắt khe nhất.
Các ứng dụng hàng không vũ trụ và quân sự cũng được hưởng lợi từ công nghệ HDI Any Layer. Thiết bị trong các lĩnh vực này đòi hỏi PCB có thể chịu được điều kiện khắc nghiệt trong khi vẫn duy trì chức năng.Độ bền được cung cấp bởi phạm vi độ dày được chỉ định, kết hợp với độ chính xác kiểm soát trở ngại, làm cho các bảng HDI này phù hợp để sử dụng trong các thiết bị điện tử, hệ thống vệ tinh và thiết bị liên lạc quân sự, nơi độ tin cậy không thể thương lượng.
Hơn nữa, trong ngành công nghiệp ô tô, PCB HDI Any Layer ngày càng được sử dụng do khả năng xử lý tín hiệu tốc độ cao và hỗ trợ các hệ thống hỗ trợ lái xe tiên tiến (ADAS).Kích thước nhỏ gọn và tính chất nhẹ của các High-Density Interconnect Boards rất quan trọng đối với xe hiện đại, nơi không gian hạn chế và hiệu quả là tối quan trọng.
Cuối cùng, các lĩnh vực máy tính và lưu trữ dữ liệu gặt hái lợi ích của HDI Any Layer PCB thông qua ứng dụng của chúng trong máy chủ, máy tính hiệu suất cao và thiết bị lưu trữ.Hiệu suất điện vượt trội và mật độ kết nối cao cho phép đáp ứng nhu cầu ngày càng tăng về tốc độ xử lý nhanh hơn và băng thông dữ liệu lớn hơn.
Kết luận, tính linh hoạt của HDI PCB bất kỳ lớp nào làm cho chúng trở nên không thể thiếu trong việc phát triển các sản phẩm điện tử.hàng không vũ trụ và quốc phòng, ô tô, hoặc máy tính, các PCB lớp nào cũng kết nối mật độ cao cung cấp nền tảng cho thế hệ hệ tiếp theo của các hệ thống lắp ráp mật độ cao.
PCB cao mật độ (HDI) bất kỳ lớp nào của chúng tôi cung cấp dịch vụ tùy biến sản phẩm cao cấp để đáp ứng nhu cầu của các ứng dụng điện tử tiên tiến.bảng dây điện mật độ cao của chúng tôi được thiết kế để hỗ trợ bố cục phức tạp và mật độ thành phần cao.
Số lớp cho các PCB HDI Any Layer của chúng tôi có thể tùy chỉnh hoàn toàn, cho phép linh hoạt trong thiết kế và chức năng cần thiết cho công nghệ kết nối mật độ cao.Khách hàng có tùy chọn xác định số lớp chính xác cần thiết cho ứng dụng cụ thể của họ.
Đảm bảo chất lượng là ưu tiên hàng đầu, và chúng tôi tiến hành kiểm tra kỹ lưỡng bằng cả hai phương pháp thử nghiệm Flying Probe và E-test để đảm bảo độ tin cậy và hiệu suất của PCB HDI của chúng tôi.
Được xây dựng bằng vật liệu FR-4 bền, PCB của chúng tôi được xây dựng để tồn tại và có thể chịu được sự khắc nghiệt của các thiết bị điện tử phức tạp.Vật liệu FR-4 cung cấp cách điện tuyệt vời và ổn định cho các ứng dụng HDI của bạn.
Tùy chỉnh mở rộng đến sở thích thẩm mỹ cũng như, với các tùy chọn màu silica có sẵn trong màu trắng, đen hoặc vàng để phù hợp với thiết kế sản phẩm hoặc yêu cầu thương hiệu của bạn.PCB cao mật độ kết nối bất kỳ lớp nào của chúng tôi không chỉ chức năng mà còn được thiết kế theo yêu cầu của bạn.
PCB lớp nào của chúng tôi được thiết kế để cung cấp hiệu suất và độ tin cậy vượt trội cho các ứng dụng đòi hỏi.chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ phù hợp với nhu cầu của bạn. Hỗ trợ của chúng tôi bao gồm hỗ trợ với các cân nhắc thiết kế, lựa chọn vật liệu và đề xuất xếp chồng để tối ưu hóa hiệu suất của PCB HDI của bạn.
Chúng tôi cũng cung cấp hướng dẫn chi tiết về bố trí, định tuyến và quản lý nhiệt để đảm bảo tính toàn vẹn tín hiệu chất lượng cao và độ tin cậy lâu dài.Nhóm kỹ thuật của chúng tôi được trang bị để hỗ trợ bạn với bất kỳ thách thức liên quan đến việc sử dụng của chúng tôi HDI bất kỳ lớp PCB, bao gồm khắc phục sự cố và tối ưu hóa các quy trình sản xuất.
Đối với bất kỳ câu hỏi hoặc vấn đề kỹ thuật nào, nhóm hỗ trợ chuyên dụng của chúng tôi sẵn sàng cung cấp lời khuyên và giải pháp chuyên môn.Chúng tôi cam kết cung cấp cho bạn với sự hỗ trợ cần thiết để tích hợp HDI của chúng tôi bất kỳ lớp PCB liền mạch vào các dự án của bạn, đảm bảo chức năng và hiệu suất tối ưu.
Dịch vụ của chúng tôi bao gồm cập nhật sản phẩm và khuyến nghị liên tục để bạn có thể được thông báo về những tiến bộ mới nhất trong công nghệ HDI.Chúng tôi tận tâm cải tiến liên tục và sự hài lòng của khách hàng., và chúng tôi cố gắng cung cấp các dịch vụ nâng cao giá trị và hiệu quả của các PCB HDI Any Layer của chúng tôi.
