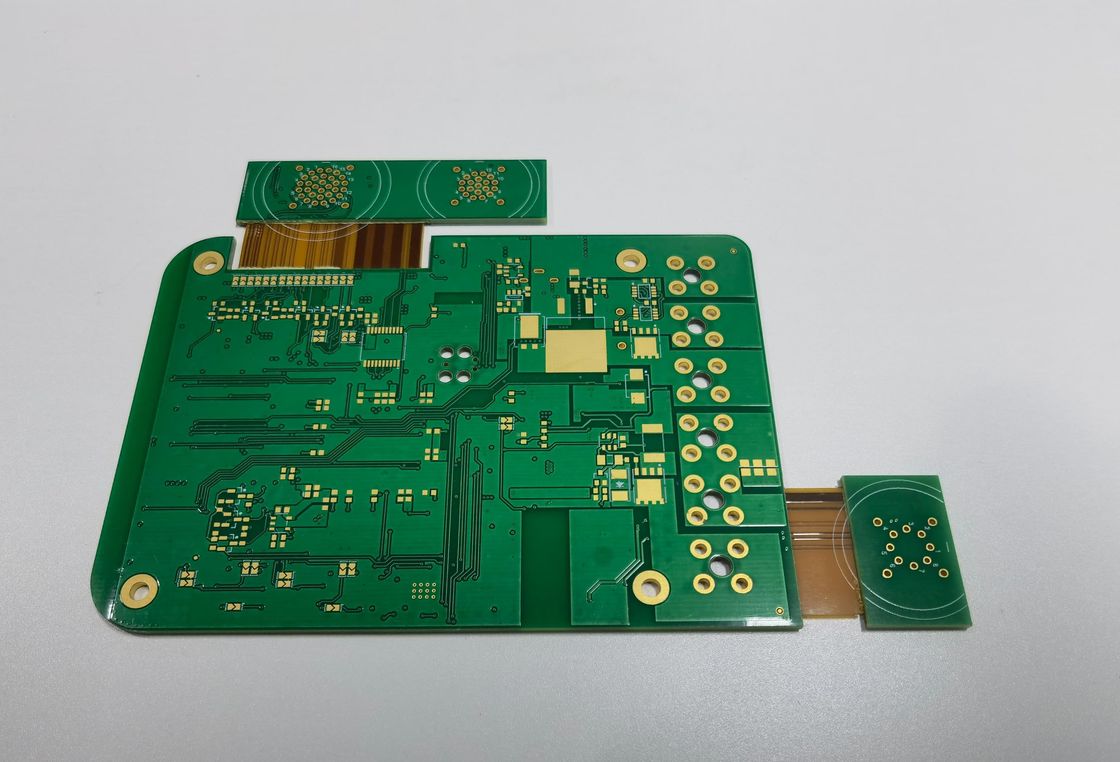

Bộ sưu tập bảng mạch cứng linh hoạt 4 lớp Enig bề mặt kết thúc PCB cho các sản phẩm điện tử
Rigid Flex PCB, đỉnh cao của kỹ thuật hiện đại trong lĩnh vực điện tử,tích hợp liền mạch độ bền của bảng mạch in cứng truyền thống với tính linh hoạt của công nghệ mạch linh hoạtGiải pháp lai này được chế tạo kỹ lưỡng để đáp ứng các tiêu chuẩn đòi hỏi của các ứng dụng chính xác cao,đảm bảo độ tin cậy và hiệu suất trong một loạt các sản phẩm từ các thiết bị y tế phức tạp đến các thành phần hàng không vũ trụ bền vững và điện tử tiêu dùng tiên tiến.
Bảng mạch in Dụng Dụng Dụng của chúng tôi tự hào có phạm vi bán kính uốn cong ấn tượng từ 0,5-10mm.Tính năng này cho phép PCB được uốn cong hoặc gấp mà không ảnh hưởng đến tính toàn vẹn của các kết nối điện, cung cấp tính linh hoạt vô song trong thiết kế và chức năng. Nó cũng cho phép bảng phù hợp với không gian không thông thường và nhỏ gọn, mở rộng khả năng đổi mới trong thiết kế sản phẩm.
Được xây dựng như là một PCB cứng 4 lớp, sản phẩm của chúng tôi cung cấp không gian rộng rãi cho các mạch phức tạp trong khi duy trì một hồ sơ mỏng.Mỗi lớp được tổ chức tỉ mỉ để tối ưu hóa hiệu suất điện và giảm thiểu giao tiếp, đảm bảo rằng tín hiệu được truyền với độ rõ ràng và hiệu quả tối đa.các nhà thiết kế có tự do tạo ra các bố cục mạch phức tạp cần thiết cho các thiết bị điện tử đa chức năng và phức tạp.
Quá trình sanforization địa phương mật độ cao là một minh chứng cho cam kết của chúng tôi về sự xuất sắc.cho phép nó chịu được các căng thẳng cơ học của gấp và uốn congCông nghệ khoan phía sau được sử dụng làm tinh chỉnh hơn nữa tính toàn vẹn tín hiệu bằng cách loại bỏ bất kỳ vết nứt còn lại nào trong các đường vi-a, có thể gây ra phản xạ không mong muốn và mất chất lượng tín hiệu.Sự chú ý đến chi tiết trong quá trình sản xuất nhấn mạnh sự cống hiến của chúng tôi để cung cấp một PCB Rigid Flex là cả hai bền và hiệu suất cao.
Độ chính xác là chìa khóa trong việc tạo ra bảng mạch cứng gấp của chúng tôi, và điều này được phản ánh trong thông số kỹ thuật dấu vết / khoảng cách tối thiểu là 0,1mm.Công nghệ đường mỏng như vậy cho phép nhiều dấu vết trên mỗi đơn vị diện tích, góp phần thu nhỏ các thiết bị điện tử mà không hy sinh chức năng. Khi các thành phần điện tử tiếp tục thu hẹp kích thước, PCB linh hoạt-có thể uốn cong của chúng tôi phát triển song song,cung cấp các giải pháp vừa hiệu quả về không gian vừa mạnh mẽ.
Để đảm bảo chất lượng cao nhất và tuổi thọ, PCB Rigid Flex của chúng tôi trải qua một loạt các quy trình xử lý bề mặt, bao gồm ENIG (Vàng ngâm niken không điện),OSP (Các chất bảo quản có khả năng hàn hữu cơ), Vàng ngâm, thiếc ngâm và bạc ngâm. Mỗi phương pháp xử lý được lựa chọn cẩn thận để tăng khả năng hàn và bảo vệ các dấu vết đồng khỏi oxy hóa.cung cấp một bề mặt phẳng lý tưởng cho các thành phần sắc nét, trong khi OSP phục vụ như một lựa chọn hiệu quả về chi phí cho những người tìm kiếm một kết thúc ngắn hạn.và Immersion Tin và Silver cung cấp các lựa chọn thay thế đáng tin cậy với những lợi ích độc đáo của riêng họ.
PCB cứng linh hoạt của chúng tôi được thiết kế để đáp ứng các nhu cầu đa dạng của các ngành công nghiệp đòi hỏi hiệu suất cao và độ tin cậy.kỹ thuật sanforization và khoan hậu hiện đại nhất, và một loạt các phương pháp xử lý bề mặt, PCB linh hoạt-có thể uốn cong này là một minh chứng cho sự tiến bộ công nghệ.hoặc các ứng dụng hàng không vũ trụ và ô tô, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Điều trị | ENIG/OSP/Vàng ngâm/Tin/Vàng |
| Xét mặt | HASL LF |
| Vật liệu | FR4, Polyimide, PET |
| Radius cong | 0.5-10mm |
| Sự linh hoạt | 1-8 lần |
| Loại sản phẩm | Bộ PCB |
| Cấu trúc | 41.55*131mm |
| Phản lệch vị trí lỗ | ±0,05mm |
| Số lớp | 4 Lớp |
| Profiling đâm | Đường dẫn, V-CUT, Beveling |
Sản phẩm PCB Rigid Flex, một sự đổi mới đáng chú ý trong ngành công nghiệp điện tử, cung cấp một sự kết hợp độc đáo về độ cứng và linh hoạt rất cần thiết trong các ứng dụng điện tử hiện đại.Bảng mạch in có thể uốn cong này được thiết kế để uốn cong từ 1 đến 8 lần, làm cho nó trở thành một giải pháp lý tưởng cho nhiều ứng dụng khác nhau, nơi không gian là ưu đãi và các hình học phức tạp được yêu cầu.
Với các phương pháp xử lý bề mặt như ENIG, OSP, Immersion Gold, Tin và Silver, PCB Rigid Flex đảm bảo tính phẳng bề mặt tuyệt vời và khả năng hàn đáng tin cậy,là rất quan trọng trong việc đạt được các liên kết cơ học và kết nối điện mạnhViệc hoàn thiện bề mặt của HASL LF (Hot Air Solder Leveling Lead-Free) làm tăng thêm sự phù hợp với môi trường và phù hợp với nhiều ngành công nghiệp, bao gồm y tế, hàng không vũ trụ,và điện tử tiêu dùng, nơi áp dụng không có chì là bắt buộc.
Loại sản phẩm, là PCB Assembly, có nghĩa là PCB Rigid Flex này không chỉ là một tấm ván trần mà là một giải pháp lắp ráp hoàn chỉnh, tích hợp các bộ phận cứng và linh hoạt thành một,đơn vị hợp lýĐặc điểm thiết kế vốn có này cho phép chuyển đổi liền mạch giữa các vùng cứng và linh hoạt,làm cho nó trở thành một lựa chọn đặc biệt cho các ứng dụng năng động đòi hỏi cả tính ổn định và khả năng thích nghi.
Một trong những thuộc tính kỹ thuật quan trọng nhất của bảng dây in Dẻo cứng này là khả năng của nó để có một dấu vết tối thiểu / khoảng cách 0,1mm.Dấu vết và không gian hẹp này cho phép các mạch mật độ cao hơn, đó là một tính năng quan trọng cho các thiết bị điện tử tinh vi đòi hỏi thu nhỏ mà không ảnh hưởng đến hiệu suất.
Các trường hợp và kịch bản ứng dụng cho tấm ván dây in cứng có thể uốn cong này rất rộng.tích hợp thoải mái với các chuyển động của người dùngTrong các ứng dụng quân sự và hàng không vũ trụ, độ bền và độ tin cậy của các phần cứng có thể chịu được các yêu cầu của môi trường khắc nghiệt,trong khi các phần linh hoạt có thể phù hợp với nhu cầu về bao bì thành phần dày đặc và dây chuyền phức tạp phải phù hợp với không gian hẹp.
Các thiết bị y tế, đặc biệt là những thiết bị đòi hỏi phải di chuyển hoặc phải di chuyển thường xuyên,hưởng lợi từ khả năng uốn cong và uốn cong của PCB Rigid Flex mà không ảnh hưởng đến tính toàn vẹn của mạch điện tửMáy ảnh, điện thoại thông minh,và các cảm biến tiên tiến cũng sử dụng các bảng này cho khả năng duy trì tính toàn vẹn tín hiệu tốc độ cao trong khi được uốn cong hoặc gấp trong những hạn chế của thiết kế mịn và nhỏ gọn.
Tóm lại, sản phẩm PCB Rigid Flex là một giải pháp linh hoạt phục vụ cho nhiều tình huống mà các bảng cứng truyền thống không đủ.kết hợp với các tùy chọn xử lý tiên tiến và khả năng phân cách dấu vết tốt, làm cho nó trở thành một thành phần không thể thiếu trong bối cảnh liên tục phát triển của thiết kế sản phẩm điện tử.
Sản phẩm PCB Rigid Flex của chúng tôi cung cấp dịch vụ tùy chỉnh sản phẩm rộng rãi để đáp ứng các yêu cầu thiết kế chính xác của bạn.Xây dựng bảng mạch cứng linh hoạt của chúng tôi có thể chứa các thiết kế phức tạp và các ứng dụng mật độ caoĐộ chính xác là chìa khóa trong quá trình sản xuất của chúng tôi, và chúng tôi đảm bảo một độ lệch vị trí lỗ chỉ là ± 0.05mm, duy trì tính toàn vẹn của các kết nối bảng mạch in Dẻo cứng của bạn.
Việc hoàn thiện bề mặt là rất quan trọng cho việc hàn đáng tin cậy và hiệu suất lâu dài, đó là lý do tại sao chúng tôi cung cấp HASL LF (Hình ngang hàn không khí nóng không chì) cho các PCB linh hoạt có thể uốn cong của chúng tôi.Tùy chọn thân thiện với môi trường này cung cấp tính phẳng bề mặt tuyệt vời và lý tưởng cho các thành phần sắc nét.
Để định hình PCB của bạn theo các thông số kỹ thuật chính xác, các tùy chọn đâm hồ sơ của chúng tôi bao gồm Routing, V-CUT và Beveling.Những kỹ thuật này đảm bảo cạnh sạch và kích thước chính xác cho dễ dàng lắp ráp và lắp đặt của bạn Flex-Rigid Printed Circuit Board.
Đối với các ứng dụng hiệu suất cao, nơi không gian là một ưu đãi, PCB Rigid Flex của chúng tôi có thể được tùy chỉnh với một dấu vết / không gian tối thiểu là 0,1mm,cho phép nhiều mạch trên mỗi đơn vị diện tích và hỗ trợ xu hướng thu nhỏ trong điện tử.
Rigid Flex PCB kết hợp tốt nhất của cả hai bảng cứng và mạch linh hoạt tích hợp lại với nhau thành một mạch.Hỗ trợ kỹ thuật và dịch vụ của sản phẩm bao gồm hỗ trợ thiết kế và bố tríNhóm của chúng tôi cung cấp hướng dẫn về cách sử dụng tốt nhất công nghệ Rigid Flex cho ứng dụng cụ thể của bạn,đảm bảo độ tin cậyChúng tôi cũng cung cấp hỗ trợ khắc phục sự cố cho bất kỳ vấn đề nào có thể phát sinh trong quá trình sản xuất hoặc trong khi sử dụng,bao gồm thử nghiệm điệnCác dịch vụ của chúng tôi nhằm giúp bạn giảm thời gian đưa ra thị trường và cải thiện hiệu quả tổng thể của các tập hợp điện tử của bạn.
