HDI PCB Board đại diện cho đỉnh cao của công nghệ bảng mạch in hiện đại (PCB), phục vụ nhu cầu ngày càng tăng về các thành phần điện tử nhỏ gọn, tốc độ cao và hiệu quả.viết tắt của High Density Interconnect, là một công nghệ cho phép nhiều chức năng hơn trong một không gian nhỏ hơn, một yếu tố quan trọng trong sự phát triển của các thiết bị điện tử tiêu dùng mới nhất, thiết bị y tế và các công cụ truyền thông.Sản phẩm này được thiết kế đặc biệt để tích hợp liền mạch với HD SDI Converters, bổ sung cho các ứng dụng PCB tốc độ cao và hỗ trợ các mô-đun bộ nhớ mới nhất, chẳng hạn như PCB DDR4.
Với kích thước lỗ ấn tượng là 0,1mm đạt được thông qua khoan laser chính xác,HDI PCB Board cho phép mức độ chi tiết và mật độ các thành phần không thể với các phương pháp khoan truyền thốngKích thước lỗ mỏng này đặc biệt có lợi cho các ứng dụng đòi hỏi số lượng kết nối lớn trong một không gian hạn chế, chẳng hạn như HD SDI Converters,được sử dụng để truyền tín hiệu video độ nét cao qua khoảng cách dài mà không mất chất lượng.
Về độ phân giải dấu vết, HDI PCB Board tự hào có chiều rộng dấu vết tối thiểu và khoảng cách 3/3Mil (0,003 inch),một thông số kỹ thuật nhấn mạnh sự phù hợp của bảng cho các ứng dụng PCB tốc độ caoĐịa hình dấu vết tinh tế này là công cụ trong việc giảm mất tín hiệu và giao tiếp chéo, do đó đảm bảo tính toàn vẹn của tín hiệu ở tần số cao.Mức độ chính xác này rất cần thiết cho hiệu suất của PCB DDR4, hoạt động ở tốc độ dữ liệu cao và đòi hỏi một bố cục được thiết kế kỹ lưỡng để duy trì tính toàn vẹn của tín hiệu.
Độ dày bảng của bảng PCB HDI có thể được tùy chỉnh trong phạm vi rộng từ 0,2mm đến 6,00mm (8mil đến 126mil).Tính linh hoạt này cho phép bảng được điều chỉnh cho các yêu cầu của các ứng dụng khác nhau, từ các thiết bị di động mỏng nhất đến các thiết bị công nghiệp mạnh mẽ hơn.trong khi một tấm dày hơn có thể được chọn cho sự toàn vẹn cấu trúc được tăng cường trong môi trường đòi hỏi.
Kích thước lỗ tối thiểu là 0,15mm là một tính năng khác làm nổi bật khả năng độ phân giải cao của HDI PCB Board.quan trọng trong thiết kế PCB đa lớpCác đường nhỏ này cho phép nhiều lớp được kết nối với nhau, tối đa hóa không gian và cải thiện hiệu suất, đặc biệt hữu ích trong lĩnh vực chuyển đổi HD SDI,nơi độ chính xác và độ tin cậy là quan trọng nhất.
Kiểm soát trở ngại là một tính năng thiết yếu của HDI PCB Board, đảm bảo rằng PCB duy trì trở ngại nhất quán trong toàn bộ mạch.Điều này rất quan trọng trong các ứng dụng PCB tốc độ caoKhả năng kiểm soát trở ngại cũng rất quan trọng đối với PCB DDR4,vì các mô-đun bộ nhớ này đòi hỏi một trở kháng nhất quán để hoạt động ở hiệu quả và sự ổn định cao nhất.
Tóm lại, HDI PCB Board là một giải pháp tiên tiến được thiết kế cho điện tử hiệu suất cao.và thiết kế tối ưu cho DDR4 PCB làm cho nó một sự lựa chọn lý tưởng cho các dự án đòi hỏi các tiêu chuẩn cao nhất trong độ chính xácVới các tính năng như kích thước lỗ được khoan bằng laser 0,1mm, dấu vết tối thiểu 3/3Mil, độ dày bảng tùy chỉnh, kích thước lỗ tối thiểu 0,15mm và kiểm soát trở ngại,HDI PCB Board đứng đầu công nghệ PCB, sẵn sàng đáp ứng nhu cầu của các thiết kế điện tử đầy thách thức nhất.
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Yêu cầu đặc biệt | Cắm đèn |
| Từ khóa | Bộ kết nối mật độ cao |
| Kiểm tra | 100% E-Test, X-RAY |
| Tỷ lệ khía cạnh | 10:1 |
| Độ dày | 0.4-3.2mm |
| Min Trace | 3/3Mil |
| Kích thước lỗ | 0.1mm Laser Drill |
| Kiểm soát trở ngại | Vâng. |
| Yêu cầu đặc biệt | Nửa lỗ, 0,25mm BGA |
| Kích thước lỗ tối thiểu | 0.15mm |

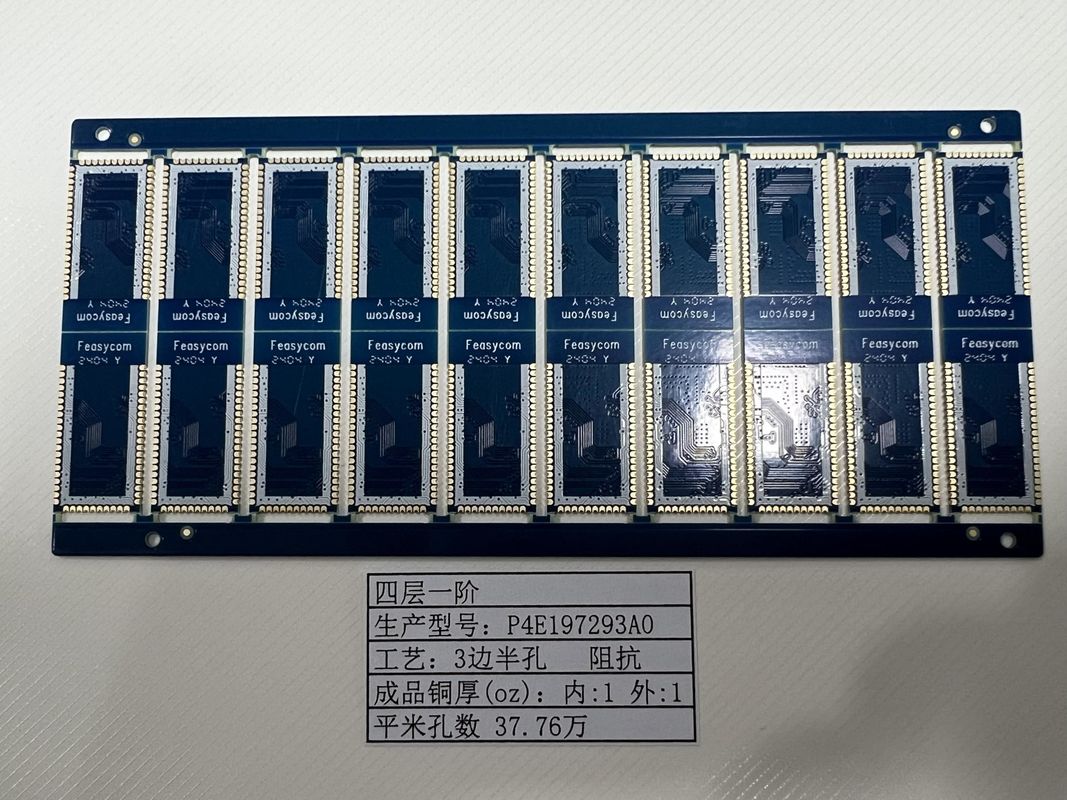

HDI PCB, hoặc High Density Interconnector Printed Circuit Boards, đại diện cho một tiến bộ đáng kể trong công nghệ PCB.HDI PCB như 4L 1 + N + 1 HDI Boards được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của điện tử hiện đại. 4L biểu thị PCB bốn lớp, trong khi 1 + N + 1 chỉ ra sự tích tụ của một lớp, tiếp theo là một lớp bên trong (N) và được phủ bởi một lớp khác,thể hiện thiết kế phức tạp được kích hoạt bởi các quy trình sản xuất PCB HDI.
Một trong những thuộc tính quan trọng của các PCB HDI này là độ dày bảng của chúng, dao động từ 0,2 mm mỏng đến 6,00 mm (8mil đến 126mil).Tính linh hoạt này đảm bảo rằng PCB HDI có thể được tích hợp vào một loạt các ứng dụng, từ các thiết bị đeo tinh tế nhất đến các thiết bị điện tử lớn hơn, công suất cao.một không thương lượng trong thiết kế tốc độ cao.
Các trường hợp và kịch bản ứng dụng cho PCB HDI rất đa dạng, trải qua nhiều ngành và công nghệ.HDI PCB là xương sống của điện thoại thông minh, máy tính bảng và máy tính xách tay, nơi không gian là một ưu đãi, và hiệu quả là tối quan trọng.Việc thu nhỏ các thành phần kết hợp với các yêu cầu tốc độ cao làm cho HDI PCB một sự lựa chọn thiết yếu cho các nhà sản xuất nhằm mục đích sản xuất mượt mà, tuy nhiên các thiết bị mạnh mẽ.
Trong lĩnh vực viễn thông, PCB HDI cho phép chức năng của các bộ định tuyến và chuyển mạch đa lớp phức tạp tạo thành cốt lõi của cơ sở hạ tầng internet của chúng tôi.Khả năng hỗ trợ nhiều kết nối trong một không gian hạn chế, trong khi duy trì tính toàn vẹn tín hiệu, là lý do tại sao PCB HDI là một sản phẩm chính trong ngành công nghiệp này.độ chính xác và độ tin cậy được cung cấp bởi PCB HDI được tận dụng trong các thiết bị quan trọng như bộ tạo nhịp tim và hệ thống hình ảnh, nơi mà hiệu suất nhất quán có thể có nghĩa là sự khác biệt giữa sự sống và cái chết.
Ngành công nghiệp ô tô và hàng không vũ trụ, nơi các điều kiện khắc nghiệt và nhu cầu về độ tin cậy và thu nhỏ hội tụ, cũng được hưởng lợi từ các thuộc tính của PCB HDI.Các kết nối kết nối mật độ cao cung cấp khả năng phục hồi cần thiết và cho phép các hệ thống điện tử phức tạp được sử dụng trong các phương tiện và máy bay hiện đạiNgoài ra, các ứng dụng quân sự và quốc phòng, nơi độ bền và khả năng công nghệ tiên tiến là cần thiết,thường sử dụng PCB HDI để đảm bảo chức năng và độ bền của hệ thống điện tử của họ.
Trong mỗi ứng dụng này, PCB HDI nổi bật như một thành phần quan trọng do khả năng tạo điều kiện cho kiến trúc điện tử tiên tiến trong khi duy trì dấu chân nhỏ gọn.Cho dù đó là trong môi trường rủi ro cao của hàng không vũ trụ, thế giới phụ thuộc vào độ chính xác của công nghệ y tế, hoặc các thiết bị điện tử tiêu dùng mà chúng ta sử dụng hàng ngày, PCB HDI là những anh hùng không được ghi danh cho phép những bước nhảy vọt công nghệ của thời đại chúng ta.
Dịch vụ tùy biến PCB mật độ cao của chúng tôi đáp ứng nhu cầu cụ thể của bạn, đảm bảo rằng bảng mạch in HDI của bạn đáp ứng các tiêu chuẩn chất lượng cao nhất.chúng ta có thể kết hợp công nghệ Half Hole và chứa một 0.25mm BGA để đặt các thành phần chính xác. Vật liệu thô được sử dụng là FR4 IT180 đáng tin cậy, đảm bảo độ bền nhiệt và độ bền cơ học tuyệt vời cho các ứng dụng PCB tốc độ cao của bạn.
Chúng tôi cũng cung cấp kiểm soát trở ngại để duy trì sự toàn vẹn tín hiệu trên bảng PCB HDI của bạn, thiết yếu cho mạch tốc độ cao.cung cấp cho bạn chính xác đường mỏng cần thiết cho các thiết kế mạch phức tạpHơn nữa, tùy biến sản phẩm của chúng tôi cho phép cấu hình Lớp bảng lên đến 6L, cho phép chúng tôi hỗ trợ các yêu cầu PCB mật độ cao đa lớp của bạn.
Sản phẩm HDI PCB Board đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo sự hài lòng và thành công của bạn với sản phẩm của chúng tôi.Hỗ trợ của chúng tôi bao gồm một loạt các dịch vụ từ khắc phục sự cố sản phẩm, tối ưu hóa hiệu suất, hướng dẫn về thực tiễn tốt nhất cho thiết kế và thực hiện.
Đội ngũ hỗ trợ kỹ thuật của chúng tôi rất hiểu biết về tất cả các khía cạnh của công nghệ PCB HDI và có thể cung cấp hỗ trợ với các khuyến nghị xếp chồng, lựa chọn vật liệu,và hiểu các hạn chế sản xuấtHọ được trang bị để giúp bạn giải quyết bất kỳ vấn đề nào bạn có thể gặp phải trong quá trình thiết kế, thử nghiệm hoặc lắp ráp.
Ngoài việc khắc phục sự cố,chúng tôi cũng cung cấp các dịch vụ tiên tiến như phân tích tính toàn vẹn tín hiệu và tư vấn quản lý nhiệt để đảm bảo PCB HDI của bạn hoạt động hiệu quả và đáng tin cậy trong mọi điều kiệnMục tiêu của chúng tôi là giúp bạn tối đa hóa hiệu suất và tuổi thọ của sản phẩm của bạn.
Chúng tôi đang liên tục cải thiện các nguồn hỗ trợ của chúng tôi, bao gồm tài liệu chi tiết, FAQ và hướng dẫn kỹ thuật,có sẵn để giúp bạn điều hướng thông qua các thách thức và câu hỏi chung liên quan đến HDI PCB.
Xin lưu ý rằng hỗ trợ kỹ thuật và dịch vụ của chúng tôi có sẵn trong giờ làm việc bình thường và tuân theo các điều khoản và điều kiện dịch vụ của chúng tôi.Chúng tôi cam kết cung cấp cho bạn với sự hỗ trợ bạn cần cho một trải nghiệm liền mạch với HDI PCB Board sản phẩm của chúng tôi.
