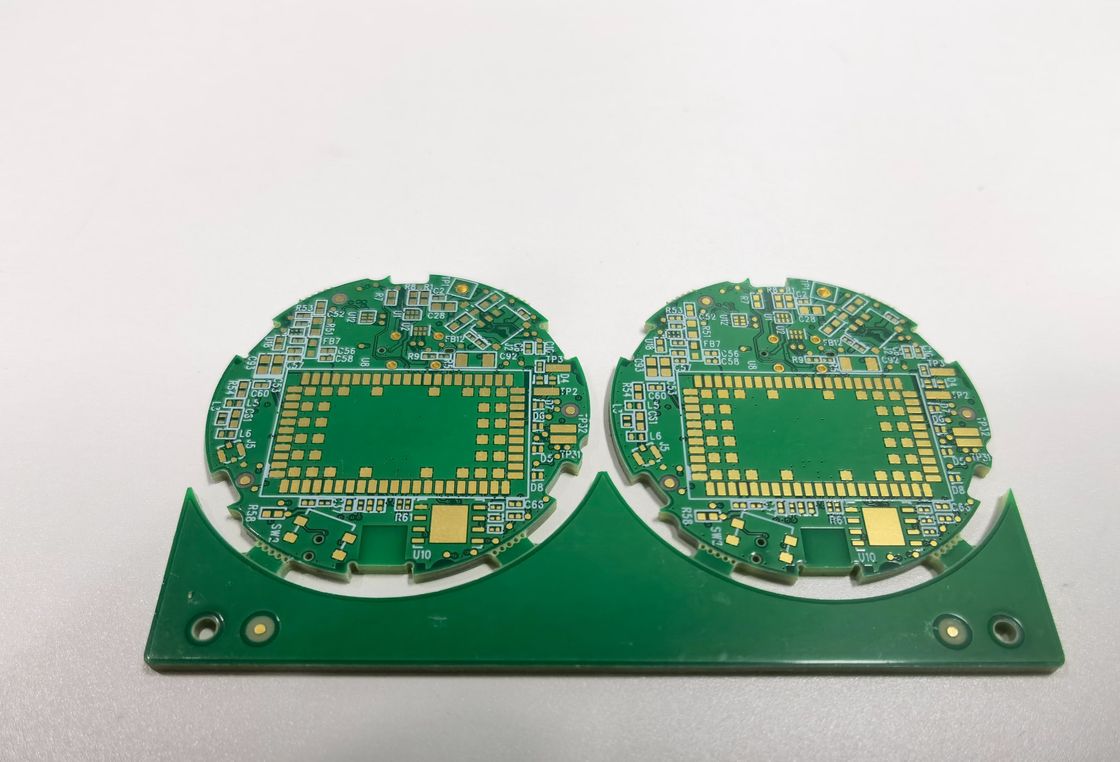

Advanced 4-Layer Hdi Pcb Boards With Impedance Control Density Interconnector X Ray Testing
HDI PCB Board đại diện cho đỉnh cao của công nghệ bảng mạch in hiện đại (PCB), nơi các chiến lược thiết kế kết nối mật độ cao (HDI) được sử dụng để tạo ra một công nghệ tiên tiến,PCB tốc độ cao đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử phức tạpHDI PCB Board của chúng tôi đã được chế tạo kỹ lưỡng để cung cấp một nền tảng đáng tin cậy cho các ứng dụng đòi hỏi sự kết hợp của kích thước nhỏ gọn, hiệu suất tăng cường và tính toàn vẹn tín hiệu vượt trội.Bản tóm tắt sản phẩm này sẽ chi tiết về các thuộc tính, các yêu cầu đặc biệt, và các giao thức thử nghiệm làm cho HDI PCB Board của chúng tôi là một sự lựa chọn đặc biệt cho các dự án điện tử của bạn.
Bắt đầu với các yêu cầu đặc biệt, HDI PCB Board của chúng tôi đã được thiết kế để chứa một ổ cắm đèn,là một tính năng quan trọng cho các ứng dụng chiếu sáng và thiết bị điện tử đòi hỏi kết nối an toàn và ổn định với nguồn ánh sángSự tích hợp ổ cắm đèn là một minh chứng cho khả năng tùy biến của PCB HDI của chúng tôi, cho phép chúng đáp ứng các nhu cầu cụ thể trong khi duy trì các tiêu chuẩn thiết kế và sản xuất cao nhất.
Một trong những thuộc tính quan trọng nhất của HDI PCB Board là phạm vi độ dày của bảng có sẵn.cung cấp sự linh hoạt lớn về độ bền cơ học và sự phù hợp với ứng dụngCho dù bạn đang làm việc trên một thiết bị nhẹ, di động hoặc một thành phần công nghiệp mạnh mẽ, có một độ dày HDI PCB Board phù hợp hoàn hảo với yêu cầu của bạn.
Khi nói đến độ chính xác của bố trí PCB, HDI PCB Board tự hào có chiều rộng và khoảng cách tối thiểu là 3/3mil.Hình học dấu vết nhỏ bé này là một minh chứng cho khía cạnh mật độ cao của PCBKhả năng này rất quan trọng để đạt được việc truyền tín hiệu tốc độ cao được yêu cầu bởi các thành phần điện tử tiên tiến.và để hỗ trợ nhu cầu ngày càng tăng về thu nhỏ trong ngành công nghiệp điện tử.
HDI PCB Board của chúng tôi trải qua các thử nghiệm nghiêm ngặt để đảm bảo độ tin cậy và chức năng.Mỗi tấm bị kiểm tra bằng điện 100% (kiểm tra bằng điện) để xác minh rằng nó đáp ứng các thông số kỹ thuật điện và để phát hiện bất kỳ khiếm khuyết tiềm ẩn nàoNgoài ra, kiểm tra tia X được sử dụng để kiểm tra tính toàn vẹn của các cấu trúc bên trong, chẳng hạn như đường ống và khớp hàn, không thể nhìn thấy bằng mắt thường.Các giao thức thử nghiệm này rất quan trọng để duy trì chất lượng và hiệu suất trong PCB mật độ cao.
Các yêu cầu đặc biệt cũng có thể được đáp ứng để đáp ứng nhu cầu độc đáo của các ứng dụng khác nhau.cần thiết cho một số loại kết nối cạnh và yêu cầu gắnHơn nữa, chúng tôi phục vụ các ứng dụng chính xác cao với một đường nét lưới bóng 0,25mm (BGA), cho phép kết nối mạch tích hợp với nhiều chân I / O trong một dấu chân rất nhỏ.Tính năng này đặc biệt quan trọng đối với các thiết kế PCB tốc độ cao đòi hỏi một số lượng lớn các kết nối trong không gian nhỏ gọn.
Tóm lại, HDI PCB Board của chúng tôi là một giải pháp linh hoạt, hiệu suất cao xuất sắc trong các ứng dụng đòi hỏi mật độ cao và mạch tốc độ cao.một loạt các độ dày tấm, hình học dấu vết chặt chẽ, thử nghiệm toàn diện và khả năng đáp ứng các yêu cầu đặc biệt như nửa lỗ và BGA sắc nét,này HDI PCB Board nổi bật như là một sự lựa chọn vượt trội cho các nhà thiết kế và kỹ sư tìm kiếm tốt nhất trong công nghệ PCBCho dù cho các thiết bị điện tử tiêu dùng tinh vi, thiết bị y tế quan trọng, hoặc các ứng dụng công nghiệp đòi hỏi, HDI PCB Board của chúng tôi cung cấp độ tin cậy, hiệu suất,và các tính năng tiên tiến cần thiết để thúc đẩy đổi mới và hiệu quả trong các dự án điện tử của bạn.
| Parameter | Chi tiết |
|---|---|
| Độ dày | 0.4-3.2mm |
| Min Trace | 3/3Mil |
| Vật liệu thô | FR4 IT180 |
| Lớp bảng | 6L |
| Kiểm tra | 100% E-Testing, X-RAY |
| Số lớp | 4-20 lớp |
| Độ dày tấm | 0.2mm-6.00mm (8mil-126mil) |
| Kiểm soát trở ngại | Vâng. |
| Yêu cầu đặc biệt | Nửa lỗ, 0,25mm BGA |
| Tỷ lệ khía cạnh | 10:1 |
HDI (High Density Interconnect) PCB Board là một bảng mạch hiệu suất cao được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử tiên tiến.sản phẩm này cung cấp độ chính xác vượt trội cho các thiết kế mạch phức tạpNó đặc biệt phù hợp với các ứng dụng mà sự toàn vẹn tín hiệu cao là rất quan trọng, nhờ vào tính năng kiểm soát trở ngại của nó.1 và một phạm vi độ dày tấm từ 0.2mm đến 6.00mm (8mil đến 126mil). Nó được chế tạo bằng vật liệu thô chất lượng cao FR4 IT180, đảm bảo độ bền và độ tin cậy trong các điều kiện hoạt động khác nhau.
Một trong những ứng dụng chính cho bảng PCB HDI là trong lĩnh vực chuyển đổi HD SDI. Các chuyển đổi này được sử dụng để chuyển đổi tín hiệu giao diện số chuỗi độ nét cao,phổ biến trong môi trường video và âm thanh chuyên nghiệpKích thước dấu vết chính xác và kiểm soát trở ngại của HDI PCB làm cho nó trở thành một ứng cử viên lý tưởng cho các bộ chuyển đổi như vậy, đảm bảo mất tín hiệu tối thiểu và độ trung thực cao trong truyền tín hiệu.
Trong lĩnh vực điện tử tiêu dùng, PCB HDI là một phần không thể thiếu trong việc phát triển các bảng mô hình dày đặc, nhỏ gọn được sử dụng trong điện thoại thông minh, máy tính bảng và máy tính xách tay.Khả năng hỗ trợ một số lượng lớn các kết nối trên mỗi đơn vị diện tích làm cho nó phù hợp hoàn hảo cho các thiết bị nơi không gian là ở mức cao và chức năng không thể bị ảnh hưởngKhi các thiết bị tiếp tục thu hẹp kích thước trong khi phát triển phức tạp, khả năng của HDI PCB trở nên thậm chí còn có giá trị hơn.
Hơn nữa, bảng PCB HDI cũng tìm thấy các ứng dụng trong các thiết bị y tế, công nghệ hàng không vũ trụ và hệ thống quân sự, nơi độ tin cậy và độ bền cao của nó là điều cần thiết.ví dụ, HDI PCB có thể được sử dụng trong thiết bị chẩn đoán tinh vi, thiết bị đeo để theo dõi số liệu sức khỏe, và cấy ghép nhỏ.tính chất mật độ cao của tấm, cùng với khả năng hoạt động đáng tin cậy trong điều kiện cực đoan, làm cho nó trở thành một thành phần được lựa chọn cho các hệ thống quan trọng.
Nhìn chung, HDI PCB Board là một sản phẩm linh hoạt phục vụ nhiều ứng dụng trên nhiều ngành công nghiệp,được điều khiển bởi thiết kế của nó để chứa các mạch mật độ cao với độ chính xác và ổn địnhViệc sử dụng nó trong các bộ chuyển đổi HD SDI, bảng mô hình mật độ cao và các hệ thống điện tử tiên tiến khác nhấn mạnh tầm quan trọng của nó trong sự phát triển liên tục của công nghệ.
Khám phá các dịch vụ PCB High Density Interconnector (HDI) cao cấp của chúng tôi, được thiết kế để phục vụ các ứng dụng tốc độ cao đòi hỏi nhất.Công nghệ HDI tiên tiến của chúng tôi đảm bảo rằng bảng PCB tốc độ cao của bạn hoạt động ở hiệu suất cao nhất với số lớp từ 4-20 lớp, phù hợp với sự phức tạp của điện tử hiện đại.
Với tỷ lệ hình ảnh ấn tượng là 10:1, bảng PCB HDI của chúng tôi cung cấp độ tin cậy và độ bền cần thiết cho các ứng dụng PCB tốc độ cao.đó là lý do tại sao chúng tôi cung cấp các tùy biến tùy chỉnh chuyên biệt như nửa lỗ và hỗ trợ cho 0.25mm BGA để đáp ứng các yêu cầu thiết kế cụ thể của bạn.
giới thiệu các tấm HDI chuyên dụng 4L 1 + N + 1, giải pháp hoàn hảo cho nhu cầu mạch tốc độ cao của bạn.Tin tưởng vào các dịch vụ tùy biến bảng PCB tốc độ cao của chúng tôi để cung cấp hiệu suất và chất lượng mà các dự án của bạn yêu cầu.
HDI PCB Board của chúng tôi đi kèm với hỗ trợ kỹ thuật toàn diện và các dịch vụ được thiết kế để đảm bảo trải nghiệm tốt nhất có thể với sản phẩm của chúng tôi.Chúng tôi cam kết cung cấp hỗ trợ với bất kỳ câu hỏi kỹ thuật hoặc các vấn đề có thể phát sinh.
Dịch vụ hỗ trợ kỹ thuật cho bảng PCB HDI bao gồm:
Xin lưu ý rằng trong khi chúng tôi cố gắng cung cấp hỗ trợ toàn diện, một số dịch vụ có thể tùy thuộc vào tính sẵn có và có thể thay đổi theo thời gian.Chúng tôi khuyến khích khách hàng tham khảo trang web chính thức của chúng tôi hoặc liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi cho thông tin cập nhật nhất về hỗ trợ và dịch vụ cho HDI PCB Board.
