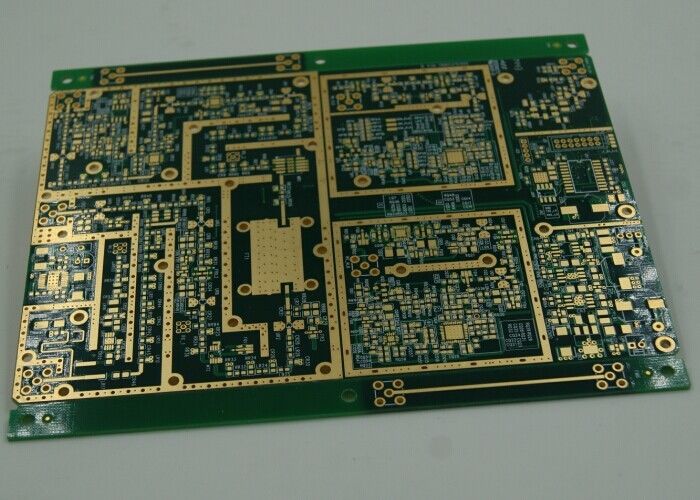

Bảng mạch PCB đa lớp tốc độ cao TU-933 FR-4 Glass Epoxy DK 3.6 từ 4-22 lớp
Bảng mạch PCB đa lớp là một giải pháp tiên tiến cho các ứng dụng điện tử phức tạp đòi hỏi hiệu suất cao, độ bền và thiết kế nhỏ gọn. Sản phẩm này được thiết kế khéo léo để phục vụ nhiều ngành công nghiệp, từ điện tử tiêu dùng đến hàng không vũ trụ, y tế đến quốc phòng và hơn thế nữa. Bảng mạch PCB đa lớp có sẵn trong các cấu hình từ 4 đến 22 lớp, mang lại sự linh hoạt và khả năng thích ứng to lớn với nhiều thiết kế mạch phức tạp khác nhau.
Trọng tâm của Bảng mạch PCB đa lớp là công nghệ mạch đa lớp của nó. Mỗi bảng được chế tạo tỉ mỉ với nhiều lớp vật liệu dẫn điện và chất nền cách điện, tất cả được liên kết với nhau dưới nhiệt và áp suất để tạo thành một đơn vị tích hợp duy nhất. Cách tiếp cận nhiều tầng này mang lại một số lợi thế so với các PCB một hoặc hai lớp truyền thống, bao gồm mật độ mạch tăng lên, tính toàn vẹn tín hiệu được cải thiện và hiệu suất điện được nâng cao.
Một trong những khía cạnh quan trọng nhất của Bảng mạch PCB đa lớp là kích thước lỗ tối thiểu 0,2mm. Tính năng này cho phép kết nối mật độ cao (HDI), cho phép các nhà thiết kế đặt nhiều thành phần hơn trên bảng và giảm kích thước tổng thể của sản phẩm. Kích thước vias nhỏ hơn dẫn đến hiệu suất điện tốt hơn và cho phép sử dụng các thành phần có bước chân nhỏ hơn, điều này rất cần thiết trong các thiết bị điện tử hiện đại đòi hỏi chức năng tăng lên trong không gian hạn chế.
Bảng mạch PCB đa lớp cũng được trang bị Công nghệ Lắp ráp Bề mặt (SMT), đây là một tính năng không thể thiếu đối với sản xuất PCB hiện đại. SMT cho phép các quy trình lắp ráp tự động đặt các thành phần trực tiếp lên bề mặt của bảng, trái ngược với công nghệ xuyên lỗ yêu cầu các chân dẫn được lắp vào các lỗ khoan. Công nghệ này tạo điều kiện cho thời gian sản xuất nhanh hơn, hiệu quả không gian lớn hơn và độ tin cậy được nâng cao, làm cho nó trở thành một lựa chọn lý tưởng cho các lô sản xuất số lượng lớn.
Một trong những vật liệu nổi bật được sử dụng trong sản xuất Bảng mạch PCB đa lớp là chất nền Bảng mạch PCB Rogers. Vật liệu Rogers nổi tiếng với các đặc tính điện vượt trội, chẳng hạn như hằng số điện môi ổn định và tổn hao thấp, rất quan trọng trong các ứng dụng tần số cao. Điều này làm cho nó trở thành một lựa chọn tuyệt vời cho các thiết kế yêu cầu tổn hao tín hiệu tối thiểu, chẳng hạn như mạch RF và vi sóng. Bằng cách tích hợp vật liệu Rogers vào PCB đa lớp, sản phẩm mang lại hiệu suất nhất quán ngay cả trong môi trường đòi hỏi khắt khe nhất.
Các PCB 16 lớp là một ví dụ điển hình về khả năng của Bảng mạch PCB đa lớp. Với 16 lớp mạch riêng biệt, các PCB này mang lại sự cân bằng đặc biệt giữa độ phức tạp và hiệu suất. Chúng cung cấp không gian rộng rãi để định tuyến và phân phối nguồn trong khi vẫn duy trì yếu tố hình thức nhỏ gọn. Các PCB 16 lớp đặc biệt phù hợp cho các ứng dụng máy tính tiên tiến, viễn thông và công nghiệp, nơi cần quản lý đồng thời nhiều tín hiệu và mức công suất.
Tóm lại, Bảng mạch PCB đa lớp đại diện cho đỉnh cao của thiết kế và sản xuất PCB. Khả năng mở rộng từ 4 đến 22 lớp phục vụ nhiều yêu cầu khác nhau, đảm bảo rằng ngay cả các hệ thống điện tử phức tạp nhất cũng có thể được đáp ứng. Cam kết về độ chính xác, với kích thước lỗ tối thiểu 0,2mm và việc áp dụng Công nghệ Lắp ráp Bề mặt, biến các bảng này thành các nền tảng hiệu quả và đáng tin cậy cao cho nhiều ứng dụng. Hơn nữa, việc tích hợp vật liệu Bảng mạch PCB Rogers cung cấp một nền tảng vững chắc cho hiệu suất tần số cao. Đối với các nhà thiết kế và kỹ sư đang tìm kiếm một PCB đa lớp thể hiện chất lượng, sự đổi mới và tính linh hoạt, Bảng mạch PCB đa lớp này là lựa chọn dứt khoát để vượt qua giới hạn của thiết kế điện tử.
| Thuộc tính | Chi tiết |
|---|---|
| Kích thước bảng tối đa | 600mm*1200mm |
| Đóng gói | Đóng gói chân không với hộp carton |
| Độ dày | 0,2mm-6,0mm |
| Kích thước lỗ tối thiểu | 0,2mm |
| Từ khóa | Bảng mạch PCB Rogers |
| Công nghệ Lắp ráp Bề mặt | Có |
| Trọng lượng đồng | 12OZ |
| Kích thước | / |
| Lớp | 4-22 Lớp |
| Bề mặt | HASL, Vàng ngâm, Thiếc ngâm, Bạc ngâm, Vàng ngón tay, OSP |
Bảng mạch PCB đa lớp, với trọng lượng đồng đáng kể 12OZ, là lựa chọn hàng đầu cho các ứng dụng đòi hỏi công suất cao và độ bền. Được chế tạo từ sự kết hợp mạnh mẽ của vật liệu RO4003C Epoxy thủy tinh và Tg170 FR-4, bảng này đảm bảo hiệu suất nhất quán ngay cả dưới áp lực nhiệt khắc nghiệt. Tính linh hoạt của độ dày đồng từ 0,5oz đến 6oz làm cho Bảng mạch PCB đa lớp này có thể thích ứng với các yêu cầu điện khác nhau. Với khả năng xử lý các mạch phức tạp, đây là chất nền lý tưởng để phát triển các PCB 14 lớp.
Một trong những dịp ứng dụng chính cho Bảng mạch PCB đa lớp chắc chắn như vậy là trong điện tử công suất cấp công nghiệp. Các thiết bị như bộ chỉnh lưu công suất cao, bộ điều chỉnh điện áp và bộ chuyển đổi hưởng lợi rất nhiều từ khả năng của bảng trong việc quản lý tải dòng điện nặng mà không ảnh hưởng đến hiệu suất hoặc an toàn. Các đặc tính quản lý nhiệt của vật liệu Epoxy thủy tinh và FR-4 đặc biệt có lợi trong môi trường mà bảng tiếp xúc với nhiệt độ hoạt động cao trong thời gian dài.
Trong lĩnh vực viễn thông, nhu cầu về truyền tín hiệu đáng tin cậy và hiệu quả mở đường cho việc sử dụng các PCB 14 lớp. Các bảng đa lớp này cung cấp nền tảng cần thiết cho các thiết kế mạch dày đặc điển hình trong các vệ tinh liên lạc, trạm gốc và bộ chuyển mạch mạng. Trọng lượng đồng cao đảm bảo tổn hao tín hiệu tối thiểu, trong khi độ chính xác của dịch vụ OEM một cửa của chúng tôi đảm bảo rằng mỗi bảng được tùy chỉnh theo các thông số kỹ thuật chính xác mà khách hàng yêu cầu.
Bảng mạch PCB đa lớp cũng tìm thấy ý nghĩa của nó trong lĩnh vực sản xuất thiết bị y tế. Các thiết bị cao cấp như máy MRI, máy CT và thiết bị siêu âm dựa vào PCB đa lớp để thực hiện các nhiệm vụ quan trọng với độ chính xác và độ tin cậy. Dịch vụ OEM đảm bảo rằng mỗi bảng tuân thủ các tiêu chuẩn nghiêm ngặt của ngành y tế, mang lại sự tin tưởng vào hiệu suất và an toàn của các máy cứu sinh này.
Hơn nữa, trong lĩnh vực hàng không vũ trụ, độ bền của Bảng mạch PCB đa lớp được kiểm tra. Các ứng dụng hàng không vũ trụ đòi hỏi các thành phần có thể chịu được sự khắc nghiệt của không gian và chuyến bay, bao gồm tiếp xúc với bức xạ, rung động cực đoan và thay đổi nhiệt độ đột ngột. Các PCB 14 lớp được làm bằng vật liệu chất lượng cao của chúng tôi cung cấp khả năng phục hồi và tuổi thọ cần thiết cho tàu vũ trụ, vệ tinh và hệ thống điện tử hàng không.
Để tóm tắt, Bảng mạch PCB đa lớp với trọng lượng đồng cao, tùy chọn độ dày linh hoạt và vật liệu vượt trội, là một thành phần thiết yếu trong các ngành công nghiệp mà độ tin cậy, hiệu suất và độ chính xác là không thể thương lượng. Cho dù thông qua dịch vụ OEM một cửa của chúng tôi cho các thiết kế tùy chỉnh hay các PCB 14 lớp tiêu chuẩn, sản phẩm này sẵn sàng đáp ứng các yêu cầu khắt khe của điện tử công suất, viễn thông, thiết bị y tế và các ứng dụng hàng không vũ trụ.
Các dịch vụ tùy chỉnh Bảng mạch PCB đa lớp của chúng tôi phục vụ nhiều số lượng lớp khác nhau, cung cấp các tùy chọn từ 4-22 Lớp bảng. Chúng tôi chuyên sản xuất mật độ cao 18 Lớp PCB , 12 Lớp PCB , và 14 Lớp PCB , đảm bảo rằng các yêu cầu dự án của bạn được đáp ứng với độ chính xác.
Chúng tôi cung cấp một trải nghiệm OEM Dịch vụ một cửa toàn diện, hợp lý hóa quy trình sản xuất từ thiết kế đến lắp ráp cuối cùng. Các bảng của chúng tôi được chế tạo để tồn tại lâu dài, có Trọng lượng đồng 12OZ đáng kể để cải thiện độ dẫn điện và quản lý nhiệt.
Tích hợp vật liệu Epoxy thủy tinh RO4003C+ Tg170 FR-4 chất lượng cao, PCB của chúng tôi được thiết kế cho hiệu suất và độ bền vượt trội trong các điều kiện khắc nghiệt.
Chúng tôi cũng hỗ trợ các thiết kế phức tạp với khả năng khoan Kích thước lỗ tối thiểu nhỏ như 0,2mm , cho phép định tuyến và kết nối phức tạp trong các ứng dụng điện tử của bạn.
